Detail produk:
|
Ukuran layar: | 1,9 inci (48,26 mm diagonal) | Resolusi: | 176 (h) × 320 (v) piksel |
---|---|---|---|
teknologi: | IPS TFT (biasanya hitam) | antarmuka: | Dual-Mode (SPI + 8-bit Parallel 8080) |
IC pengemudi: | ST7789P3 (Mendukung Warna 262K) | Cahaya: | 350 cd/m2 (nit) |
Suhu Operasi: | -20°C sampai +70°C (Kelas Industri) | Lampu latar belakang: | LED, 80MA Typ. | 40.000 jam seumur hidup |
Sumber daya listrik: | Analog 2.5V-3.3V | Logika 1.65V-3.3V | Gamut Warna NTSC:: | 55% (CIE 1931) |
Panel sentuh: | Panel sentuh: Opsional (G + F Structure, I2C, CST816D IC) | Kepatuhan: | Sesuai JANGKAUAN & RoHS & Bebas Halogen |
Menyoroti: | 1.9 inci IPS TFT LCD display,SPI paralel ST7789P3 LCD,176x320 resolusi layar TFT |
SFTO190JY-7267A-CT adalah modul LCD IPS TFT 1,9 inci yang dirancang untuk kontrol industri, perangkat medis, dan instrumen portabel.Ini memberikan 178 ° sudut pandang yang luas, rasio kontras 900: 1, dan gamut warna NTSC 55% memastikan visibilitas yang dapat diandalkan di lingkungan yang ekstrim (-20 ° C hingga + 70 ° C).
Mendukung antarmuka paralel SPI (4-kawat) dan 8-bit 8080 untuk integrasi mulus dengan ARM Cortex-M / R, Raspberry Pi Pico, dan platform tertanam lainnya.
Pin pengemudi lampu latar bertekanan konstan (LED+/LED-) memperpanjang umur hingga 40.000 jam (Halaman 8).
(2) Konstruksi yang kokoh
Divalidasi melalui penyimpanan -30°C~80°C, perlindungan ESD ±8kV, dan tes penurunan 60cm (sesuai dengan IEC 60068-2-32).
Opsional kaca penutup yang diperkuat secara kimia (ketat ≥6H) dengan transmisi cahaya ≥85% (Halaman 5).
(3) Kinerja optik presisi
Area aktif: 22,7 × 42,72 mm. Pitch piksel: 0,1335 mm. Matriks pita vertikal RGB.
Titik putih yang dikalibrasi pabrik (CIE 1931 x=0,302/y=0,325) untuk akurasi warna medis/industri (Halaman 12).
Kode inisialisasi pra-diuji untuk platform STM32/Arduino (Halaman 18-19).
Gambar mekanik, diagram waktu, dan laporan uji optik (standar BM-7) tersedia.
Solusi multi-touch opsional (CST816D IC via I2C) dengan laminasi OCA.
Mengikuti RoHS (EU 2015/863), REACH SVHC, dan Halogen-Free.
Pengemasan memenuhi mandat daur ulang UE 2025/40 (berlaku dari tahun 2026).
Dimensi Mekanis
Informasi Produk
Fitur | Rincian | Satuan |
Ukuran Tampilan (Diagonal) | 1.9 | Inci |
Jenis LCD | IPS TFT | - |
Mode Tampilan | Biasanya hitam. | - |
Resolusi | 170 RGB ((H) x 320 ((V) | Piksel |
Arah Melihat | Semua | - |
Ukuran modul | 25 ((W) x 49.33 ((H) x 2.11 ((T) | mm |
Daerah Aktif | 22.7 ((W) x 42.72 ((H) | mm |
Ukuran piksel | 0.1335 ((W) x 0.1335 ((H) | mm |
Penyusunan warna | Garis vertikal | - |
Antarmuka | SPI/Parallel | - |
Tampilkan Warna | 262K | - |
Driver IC | ST7789P3 | - |
Dengan atau Tanpa Panel Sentuh | Tanpa | - |
Suhu operasi | -20°C~70°C | °C |
Suhu penyimpanan | -30°C~80°C | °C |
Kecerahan permukaan | 350 | cd/m2 |
Spesifikasi CTP
Kategori | Parameter | Spesifikasi |
Umum |
Struktur | Cover Glass + ITO Sensor Film (G+F) |
Dimensi garis besar | 31.0 (H) x 55.33 (V) x 3.64 (T) mm | |
Memperkuat Lensa Tutup | Dikukuhkan Secara Kimia | |
Kekerasan Permukaan Lensa Tutup | ≥6H (Keras pensil) | |
Tingkat Transmisi Cahaya | ≥ 85% | |
Suhu Operasi | -20°C ~ +70°C, ≤90% RH | |
Suhu penyimpanan | -30°C ~ +80°C, ≤90% RH | |
Listrik |
Antarmuka | I2C |
Sentuh IC | CST816D | |
Tegangan catu daya (VDD) | 2.8V ~ 3.3V | |
Resistensi inang (SDA/SCL) | Dapat dikonfigurasi pada Main-board | |
Titik Sentuh | Single Touch, multi-touch opsional | |
Lingkungan | Kondisi Operasi | Dapat disesuaikan |
Permukaan Properti |
Tinta permukaan | Tipe yang jelas |
Pengolahan Permukaan | Dapat disesuaikan | |
Laminasi LCD-TP | AIR, OCA Bonding Opsional | |
Kepatuhan | Standar Materi | RoHS & Bebas Halogen |
Rating Maksimal Absolut
Artikel | Simbol | Min. | Max. Apa yang terjadi? | Satuan |
Tegangan Pasokan Logika | IOVCC | - 0.3 | 4.0 | V |
Tegangan Pasokan Analog | VCC | - 0.3 | 4.6 | V |
Suhu operasi | Di atas | - 20 | 70 | °C |
Suhu penyimpanan | Tst | - 30 | 80 | °C |
Karakteristik DC
Artikel | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
Tegangan Pasokan Analog | VCC | 2.5 | 2.75 | 3.3 | V |
Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8 | 3.3 | V |
Input tegangan tinggi | Nomor kendaraan | 0.7*IOVCC | - | IOVCC | V |
Tegangan rendah masukan | VIL | GND | - | 0.3*IOVCC | V |
Tegangan tinggi output | VOH | 0.8*IOVCC | - | IOVCC | V |
Tegangan rendah output | VOL | GND | - | 0.2*IOVCC | V |
Input Current | IIN | - | 20 | - | mA |
Karakteristik lampu latar
Artikel | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
Tegangan ke depan | VF | - | 3.2 | - | V |
Arus ke depan | Jika | - | 80 | - | mA |
Penghambatan daya | Pd | - | 256 | - | mW |
Waktu Hidup LED ((25 oC) | - | 30000 | 40000 | - | Jam |
Definisi Pin
Pin. Tidak. | Simbol | Deskripsi | |||||||||
1 | GND | Tanah | |||||||||
2 | VCC | Sumber daya untuk analog | |||||||||
3 | IM2 |
|
|||||||||
4 | IM1 | ||||||||||
5 | Reset | LCM Reset pin | |||||||||
6 | CS | Chip pilih pin (Low) | |||||||||
7 | DC/SCL | Serial jam pin. | |||||||||
8 | WR/RS | Daftar pilih pin. | |||||||||
9 | RD | Membaca diaktifkan di MCU 8080 antarmuka paralel. | |||||||||
10 | SDA | SPI interface input/output pin | |||||||||
11-18 | DB0-DB7 | MCU paralel antarmuka data bus. | |||||||||
19 | SDO | SPI interface output pin. | |||||||||
20 | LED+ | Anode backlit | |||||||||
21-24 | LED- | Katode dengan lampu latar belakang | |||||||||
25 | GND | Tanah | |||||||||
26-29 | NC | NC | |||||||||
30 | GND | Tanah |

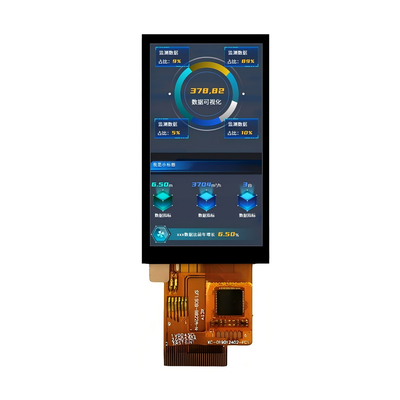

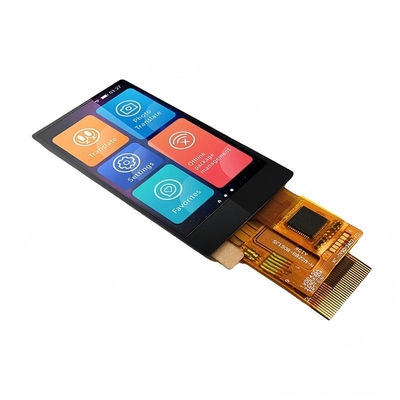

Gambar produk
