Detail produk:
|
| Produk: | LCD persegi 4 inci | Resolusi: | 320X320 Piksel |
|---|---|---|---|
| Antarmuka: | SPI MCU | layar sentuh: | dengan layar sentuh kapasitif PCAP |
| Dimensi Garis Besar: | 84,0(L) x 84,0 (T) x 3,37 (T) mm (dengan sentuhan) | Melihat arah: | Semua Sudut Pandang (85/85/85/85) |
| Nomor PIN: | 40 PIN | Hubungan: | Memasukkan (dapat disesuaikan) |
| Luminansi Permukaan: | 300 cd/m2 (dapat disesuaikan) | Pasokan Daya: | 3.3 V |
| Konsumsi saat ini: | 20 mA | Suhu Operasi: | -20 ℃ hingga +70 ℃ |
| SEUMUR HIDUP: | 40000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Layar TFT Persegi 4 Inci,Layar TFT 320x320 4 Inci,Layar TFT MIPI 4 Inci |
||
Square TFT Display 4 Inch SPI&MCU 320x320 Titik Pambuka Produk
TEKNOLOGI SAFESF-TO400DX-8979A-CTTFT LCD display module adalah transmisi jenis warna matriks aktif TFT (Thin Film Transistor) liquid crystal display (LCD) yang menggunakan amorf silikon TFT sebagai perangkat switching.Modul ini terdiri dari modul LCD TFT, sirkuit driver, dan unit lampu latar. resolusi 4 ′′ berisi 320 (RGB) X 320 titik, dan dapat menampilkan hingga 262k warna.SF-TO400DX-8979A-CTModel LCD TFT mendukung antarmuka MCU dan SPI; tegangan pasokan (VCC) panel LCD pengemudi adalah dari adalah 2.7V hingga 3.6V. Nilai khas adalah 3.3V.
SF-TO400DX-8979A-CTdapat beroperasi pada suhu dari -20°C sampai +70°C; suhu penyimpanan berkisar dari -30°C sampai +80°C. modul LCD adalah dengan layar sentuh kapasitif PCAP,peralatan medis, perangkat industri, peralatan keamanan barang putih, aplikasi rumah pintar, Sistem IoT, peralatan mobil, dasbor mobil, audio mobil, jam mobil, sistem tampilan pintu mobil, ioniser air,yang membutuhkan tampilan TFT dalam kualitas tinggi dan gambar berwarna.
| Produk: | TFT 4′′ Inch |
|---|---|
| Resolusi: | 320X320 piksel |
| Antarmuka: | MCU SPI |
| Layar sentuh: | Dengan PCAP Capacitive Touch Screen |
| Dimensi garis besar: | 84.0(W) x 84.0 (H) x 3.37 (T) mm (dengan sentuhan) |
| Arah melihat: | Semua sudut pandang (85/85/85/85) |
| Nomor Pin: | 40 pin |
| Koneksi: | Penghubung |
| Luminance permukaan: | 300 Cd/m2 |
| Kekuatan pasokan: | 3.3 V |
| Konsumsi saat ini: | 20 mA |
| Operasi Temp.: | -20°C sampai +70°C |
| Waktu Hidup: | 40000 jam |
| Kepatuhan: | Sesuai dengan REACH & RoHS |

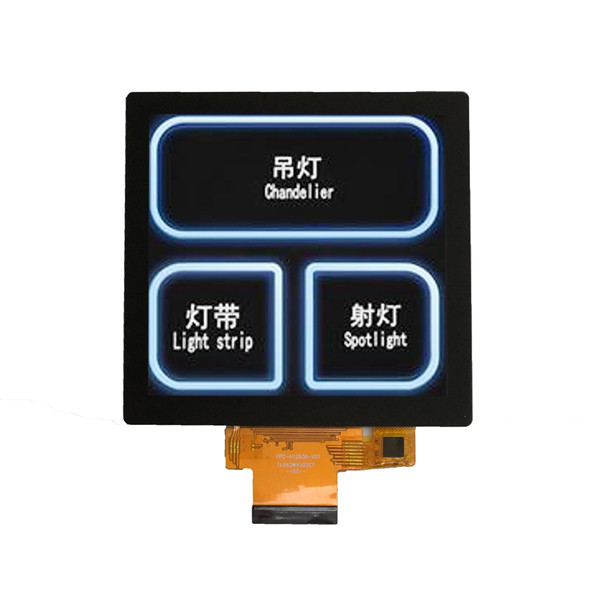

TFT Square Display 4" SPI&MCU 320x320 Titik Gambar Produk
Definisi Pin Antarmuka
| Pin No. | Simbol | Deskripsi | Saat tidak digunakan | |||
| 1 | LEDA | B/L pin positif | ️ | |||
| 2 | LEDK | B/L pin negatif | ️ | |||
| 3 | LEDK | B/L pin negatif | ️ | |||
| 4 | GND | Tanah | ️ | |||
| 5 | VCI | Sumber daya ((2.8-3.3V) | ️ | |||
| 6 | IOVCC | Sumber daya I/O ((1.8-3.3V) | ️ | |||
| 7 | TE | Kekuatan efek merobek | Buka | |||
| 8 | CS | Pin pemilih chip, kurang aktif. | ️ | |||
| 9 | RS | Tampilan data/pemilihan perintah
DCX = ′ 1 ′: menampilkan data atau parameter. DCX = 0: daftar indeks / perintah. |
️ | |||
| 10 | WR/SCK | Menulis aktifkan di MCU antarmuka.
Dalam mode SPI, pin ini sclk |
️ | |||
| 11 | RD | Membaca aktif | GND | |||
| 12 | SDI | SPI interface input/output pin. | ️ | |||
| 13 | SDO | SPI interface output pin. | ️ | |||
| 14 | GND | Tanah | ️ | |||
| 15-30 | D0-D15 | Masukan sinkronisasi horizontal | GND | |||
| 31 | Reset | Sinyal ini akan mengatur ulang perangkat dan harus diterapkan untuk benar menginisialisasi chip | ️ | |||
| 32 | IM2 | IM0 = 0 | IM2 = 0 | MCU 16 BIT | D[ 15:0] digunakan | ️ |
| IM0= 1 | IM2 = 0 | MCU 8 BIT | D[7:0] digunakan | |||
| 33 | IM0 | IM0= 1 | IM2= 1 | 4Line SPI | CS,RS,SCK.SDI | ️ |
| IM0 = 0 | IM2= 1 | Reservasi | ️ | |||
| 34 | GND | Tanah | ️ | |||
| 35 | TP_INT | TP Interrupt ke host | Buka | |||
| 36 | TP_SDA | Masuk dan keluar data TP I2C | Buka | |||
| 37 | TP_SCL | Masukan jam TP I2C | Buka | |||
| 38 | TP_RES | TP reset eksternal, Low aktif | Buka | |||
| 39 | TP_VCI | Sumber daya TP ((2.8-3.3V) | Buka | |||
| 40 | GND | Tanah | ️ | |||
| Artikel | Simbol | Min | Tipikal | Max. Apa yang terjadi? | Satuan |
| Modul LED ke depan
Tegangan |
VB LEDB | 12-13 tahun.2 | V | ||
| Daya arus modul LED | IB LEDB | 30 | 40 | 50 | mA |
| Kecerahan permukaan LCM
Luminance▼1 |
LB SB | ️ | 300 | - Tidak, tidak. | Cd/mP 2P |
| Kecerahan permukaan LCM
seragam▼2 |
LB DBBB | - Tidak, tidak. | 80 | - Tidak, tidak. | % |
| parameter | Simbol | Kondisi | Min | Jenis | Maksimal | Satuan | ||
|
Sudut pandang |
Φ=3 jam |
θ |
Cr>10 |
75 | 85 |
Dega |
||
| Φ= 6 jam | 75 | 85 | ||||||
| Φ=9 O'clock | 75 | 85 | ||||||
| Φ=12 jam | 75 | 85 | ||||||
| Rasio kontras | Cr | θ=0
Φ=0 |
800 | 1000 | ||||
| Waktu tanggap | Tr+Tf | ️ | 25 | ️ | ms | |||
| NTSC | % | 55 | 60 | |||||
| CIE(x,y) kromatik | Putih | X | θ=0
Φ=0 |
Jenis
- 0.03 |
0.294 | Ketik +0.03 | ||
| Y | 0.329 | |||||||
Uji Keandalan
| Tidak, tidak. | PEMBANGUNAN | Kondisi | Cr |
| 1 | Tes tanpa operasi suhu tinggi | 70°C*48Hrs |
* Tidak ada cacat operasi Fungsi Dalam Kamar Suhu adalah Diizinkan. *IDD dari LCM di Pra- dan Setelah tes Harus Mengikuti Spesifikasi |
| 2 | Uji tanpa operasi suhu rendah | -20°C*48Hrs | |
| 3 | Uji tanpa operasi suhu/kelembaban tinggi | 50°C*90%RH*48Hrs | |
| 4 | Tes operasi suhu tinggi | 60°C*48Hrs | |
| 5 | Tes operasi suhu rendah | -10°C*48Hrs | |
|
6 |
Tes kejut termal |
-10°C ((30 menit) -25°C ((5 menit) -60 ((30Min) * 2 Siklus |
|
|
7 |
Tes ESD |
Tegangan: ± 6KV R: 330Ω C:150pF Air discharge, 10 kali |

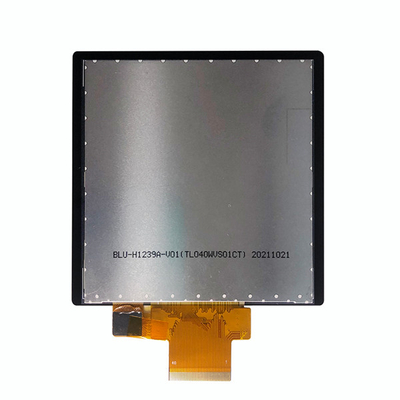

Square TFT Display 4" SPI&MCU 320x320 Titik Gambar Produk
