Detail produk:
|
| Kata kunci: | 13.3 inci PCAP TFT Modul | Resolusi: | 1920*1080 piksel |
|---|---|---|---|
| Antarmuka LCD: | EDP | Luminansi Permukaan: | 1000 cd/m2 |
| Layar sentuh: | CTP (Layar Sentuh Kapasitif Proyektif) | Antarmuka CTP: | USB |
| Daerah Aktif: | Ukuran 293,76 x 165,24 (mm) | Suhu Operasi: | -10 ℃ hingga +60 ℃ |
| suhu penyimpanan: | -20 ℃ hingga +60 ℃ | Tipe tampilan: | Sudut pandang penuh IPS |
| Pengolahan permukaan: | Kabut 25%, 3H | Rasio Kontras: | 1000 |
| Tampilkan Warna: | 16,7 M | Seumur Hidup LED: | 30.000 Jam |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 13.3 inci TFT LCD Modul,Modul LCD TFT HD,Modul LCD 1920x1080 TFT |
||
** Unduh Lembar Data **
Spesifikasi SFTO1330XC-7119A10CT.pdf
TFT eDP 13,3 inci dengan Deskripsi Produk OCA PCAP
SFTO1330XC-7119A10CT adalah modul layar TFT LCD resolusi tinggi 13,3 inci yang menawarkan resolusi 1920x1080 piksel dan fungsionalitas sentuh PCAP. Modul layar LCD TFT resolusi tinggi ini dilengkapi IC driver TC2055G bawaan dan mendukung antarmuka eDP. Dengan dimensi garis besar 307,55 x 185,62 x 4,58 mm (dengan Sentuhan) dan ukuran area aktif 293,76 x 165,24 mm, ia menggunakan teknologi IPS untuk menghadirkan sudut pandang lebih lebar hingga 80 derajat ke segala arah (Kiri: 80 / Kanan: 80 / Atas: 80 / Bawah: 80).
Dengan rasio kontras tinggi 1000:1 (nilai tipikal) dan kecerahan 1000 nits (nilai tipikal), model ini memastikan visual yang hidup dan jernih, sehingga meningkatkan pengalaman pengguna. Selain itu, modul ini mengadopsi panel sentuh kapasitif yang diproyeksikan (PCAP) dengan IC ILI2511, yang mendukung antarmuka USB dan I2C serta sentuhan 10 titik, yang semakin meningkatkan kegunaan dan fungsinya.
Beroperasi dalam rentang tegangan daya 3.0V hingga 3.6V (nilai tipikal: 3.3V), modul ini dirancang untuk tahan terhadap berbagai kondisi lingkungan. Suhu pengoperasiannya berkisar antara -10°C hingga +60°C, sedangkan suhu penyimpanan berkisar antara -20°C hingga +60°C, sehingga cocok untuk berbagai aplikasi. Dari mesin dan peralatan industri hingga sistem HMI (Human-Machine Interface), terminal POS (Point of Sale), dan sistem penjual luar ruangan, modul layar TFT LCD resolusi tinggi ini menawarkan kinerja dan keandalan yang sangat baik.
|
Karakteristik |
Ukuran | 13,3 inci |
| Resolusi | 1920(horizontal)x1080(Vertikal) | |
| Antarmuka | eDP1.2/2.7Gbps/2 jalur | |
| Tipe sambungan | 20455-030E-76 (I-PEX) | |
| Kedalaman Warna | 16,7 juta | |
| Jenis teknologi | A-si | |
| Spesifikasi Tampilan. Jarak piksel (mm) | 0,153x0,153 | |
| Konfigurasi Piksel | Garis Vertikal RGB | |
| Modus Tampilan | Biasanya Hitam | |
| IC Driver TP | ILI2511 | |
| Perawatan Permukaan LCD | Lapisan anti-silau:(3H) | |
| Arah Pandang | U/D/Kiri/Kanan:85/85/85/85 | |
| Rasio Kontras | 250(JENIS.) | |
| Skema warna | 72% | |
| Pencahayaan (cd/m2) | 1000(TYP.) | |
| Konsumsi Daya |
LCD:1,8(W)(Maks.)(Pola Putih) |
|
| Nomor LED | 50 LED | |
| Berat (g) | - | |
|
Mekanis |
Garis Besar (L x T x D) (mm) | 307,55x185,62x7,25mm |
| Area tampilan Lensa TP (mm) | - | |
| KPK (P x T x T) (mm) | 305,19 x 177,69 x 2,58 mm | |
| Area Aktif LCD (mm) | 293,76x165,24 | |
| Dengan / Tanpa TSP | Dengan TSP |

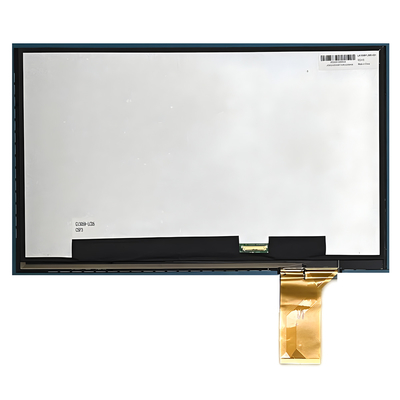

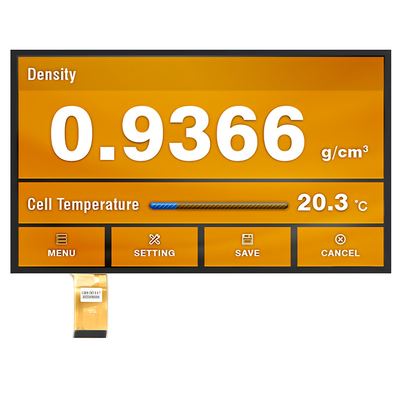

TFT eDP 13,3 inci dengan Gambar Produk OCA PCAP
Definisi Pin Tampilan
|
Terminal |
Simbol |
Fungsi |
|
|
1 |
tidak |
Tidak ada koneksi |
|
|
2 |
H-GND |
Tanah |
|
|
3 |
LAN1 N |
Tautan Sinyal Pelengkap _Lane1 |
|
|
4 |
LAN1 hal |
Tautan Sinyal Sejati _Lane1 |
|
|
5 |
H-GND |
Tanah |
|
|
6 |
LAN0_N |
Tautan Sinyal Pelengkap _Lane0 |
|
|
7 |
LAN0_P |
Tautan Sinyal Sejati _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
Tautan Sinyal Sejati _Saluran Tambahan |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
Tanah |
|
|
12 |
LCD_VCC |
Catu Daya, 3.3V (umum) |
|
|
13 |
LCD_VCC |
Catu Daya, 3.3V (umum) |
|
|
14 |
BIST |
Uji mandiri panel diaktifkan |
|
|
15 |
H_GND |
Tanah |
|
|
16 |
H_GND |
Tanah |
|
|
17 |
HPD |
Pin Sinyal HPD (Deteksi Hot Plug). |
|
|
18 |
BL_GND |
Daratan Berkecepatan Tinggi |
|
|
19 |
BL_GND |
Daratan Berkecepatan Tinggi |
|
|
20 |
BL_GND |
Daratan Berkecepatan Tinggi |
|
|
21 |
BL_GND |
Daratan Berkecepatan Tinggi |
|
|
22 |
BL EN |
Lampu latar hidup/mati Pin kontrol |
|
|
23 |
BL PWM |
Lampu belakang PWM Peredupan |
|
|
24 |
tidak |
Tidak ada koneksi |
|
|
25 |
tidak |
Tidak ada koneksi |
|
|
26 |
BL PWR |
Kekuatan lampu latar |
|
|
27 |
BL PWR |
Kekuatan lampu latar |
|
|
28 |
BL PWR |
Kekuatan lampu latar |
|
|
29 |
BL PWR |
Kekuatan lampu latar |
|
|
30 |
tidak |
Tidak ada koneksi |
|
Spesifikasi Listrik
|
Parameter |
Minimal. |
Ketik. |
Maks. |
Satuan |
Perkataan |
|
|
Kecerahan Permukaan |
800 | 1000 | cd/m2 | |||
|
Tegangan Catu Daya |
VDD |
3.0 |
3.3 |
V |
Catatan 1 |
|
|
Tegangan Riak Masukan yang Diijinkan |
VRF |
- |
- |
100 |
mV |
Pada VDD = 3.3V |
|
Arus Catu Daya |
IDD |
- |
- |
mA |
Catatan1 |
|
|
Tegangan Masukan Diferensial |
VID |
- |
1320 |
mV |
||
|
Konsumsi Daya |
0,9 |
|
W |
Catatan1 |
||
|
- |
4 |
- |
W |
Catatan2 |
||
|
- |
4.9 |
- |
W |
|||
Spesifikasi Optik
| Barang | Simbol | Kondisi | Spesifikasi | Satuan | |||
| Minimal. | Ketik. | Maks. | |||||
| Rasio Kontras | Kr |
O=0 derajat |
700 | 1000 | |||
| Pencahayaan putih | YLI | 1000 | cd/m² | ||||
| Waktu Respons | TR+TF | 30 | 35 | MS | |||
|
Kromatisitas |
Merah | XR | (0,642) | ||||
| tahun | (0,333) | ||||||
| Hijau | Xg | (0,301) | |||||
| Yg | (0,621) | ||||||
| Biru | XB | (0,153) | |||||
| YB | (0,055) | ||||||
| Putih | Xw | (0,313) | |||||
| Yw | (0,329) | ||||||
|
Sudut pandang |
Hor. | ①1(jam 3) |
Pusat CR≥10 |
80 | 85 |
derajat |
|
| ①2(jam 9) | 80 | 85 | |||||
| Ver. | θ2(jam 12) | 80 | 85 | ||||
| θ1(jam 6) | 80 | 85 | |||||
| rasio NTSC | % | 65 | 72 | % | |||

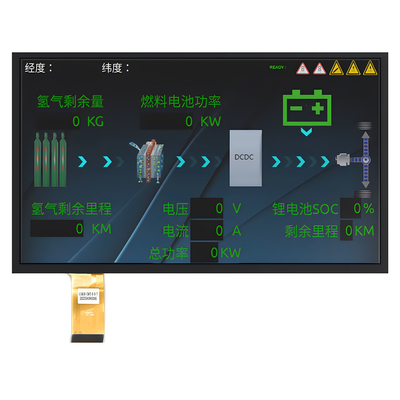

TFT eDP 13,3 inci dengan Gambar Produk OCA PCAP
UJI KEANDALAN
| Barang Tes |
Kondisi Tes |
Inspeksi demi pengujian |
| Operasi Suhu Tinggi | 60℃ selama 96 jam |
Setelah Pengujian selesai, sampel LCD yang diuji harus ditempatkan di lingkungan bersuhu dan lembab dalam ruangan normal selama 2-4 jam atau lebih sebelum inspeksi fungsional dan visual. Sampel tidak boleh memiliki cacat berikut: 2. Setiap modul yang diuji hanya dapat digunakan untuk salah satu proyek pengujian |
| Operasi Suhu Rendah | 0℃ selama 96 jam | |
| Penyimpanan Suhu Tinggi | 60℃ selama 96 jam | |
| Penyimpanan Suhu Rendah | -10℃ selama 96 jam | |
| Operasi Kelembaban Operasi Suhu Tinggi | 60℃, 90%RH selama 72 jam | |
| Kejutan Termal | -10℃(30 menit) ~+25℃(5 menit)~ +60℃(30 menit) selama 10 siklus | |
| Uji Getaran (Tanpa Operasi) |
Frekuensi: 10~55Hz Amplitudo:1,0mm Waktu Sapu: 11 menit Periode Tes: 6 Siklus untuk setiap arah X, Y, Z |
|
| Tes listrik statis | Sentuh ±4KV, sentuhan udara ±8KV |
