15.6 inci TFT LCD Display dengan 1000 Nits Kecerahan, Outdoor LCD Display dengan Full-HD Resolution dan 1000 Nits Deskripsi Produk

SFTO1560SMT-7050A3-N PCAP TFT display adalah 15,6 inci warna aktif matriks TFT LCD modul menggunakan amorf silikon TFT (Thin Film Transistors) sebagai perangkat aktif beralih.6 inci diukur secara diagonal aktif a rea dengan resolusi Full-HD (1920 horizontal dengan 1080 vertikal piksel array). Setiap piksel dibagi menjadi titik MERAH, HIJAU, BLU yang diatur dalam jalur vertikal dan modul ini dapat menampilkan 16.7M ((Dinding) ((6bit + 2FRC) warna dan gamut warna 45%.Driver LED untuk mengemudi lampu belakang dibangun dalam model ini.

SFTO1560SMT-7050A3-N PCAP TFT display adalah menunjukkan grafis dan teks pada 1920×3×1080 dotpanel dengan 16,7M ((8bit) warna dengan menggunakan eDP (Embedded Display Port) Ver1.2 antarmuka dan menyediakan +3.Tegangan pasokan 3VDC untuk pengemudi panel TFT-LCDDalam panel SFTO1560SMT-7050A3-N TFT-LCD ini, filter warna untuk kinerja warna yang sangat baik dimasukkan untuk mewujudkan gambar yang lebih terang dan jelas,membuat tampilan ini optimal untuk digunakan dalam aplikasi multimedia.Pengamatan optimal di semua arah.Tanpa pengendali LED yang mengemudi lampu latar. Spesifikasi laju transfer EDP: 2.7Gbps / 2 lane 8bit.

* Tipe cadangan
* antarmuka eDP
* Respon kecepatan tinggi
* 6-bit (Hi-FRC) kedalaman warna, Tampilan 16,7M warna
* Pencahayaan belakang tipe tepi terintegrasi (LED)
* Kompatibel dengan RGB98% dan NTSC45% (NTSC72% juga tersedia)
* Rasio kecerahan dan kontras yang tinggi, pantulan rendah dan sudut pandang yang luas
* DE (data aktif) saja
* Rohs dan Halogen bebas
* TEO 6.0, ES6.0 Sesuai
* Gamma Koreksi

Fitur:

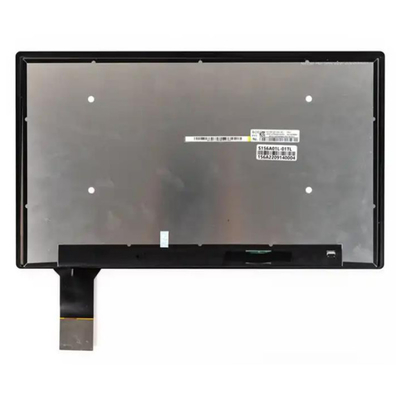

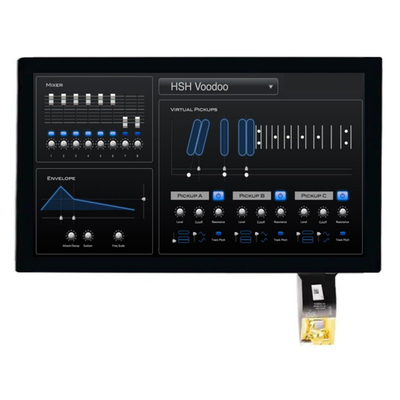

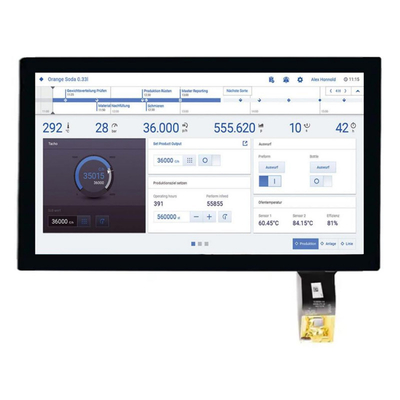

15.6 Inci TFT LCD Display dengan 1000 Nits Kecerahan, Outdoor LCD Display dengan Full-HD Resolution dan 1000 Nits Produk Ipenyamun

15.6 Inci TFT LCD Display dengan 1000 Nits Kecerahan, Outdoor LCD Display dengan Full-HD Resolution dan 1000 NitsProdukMenggambar

Pendahuluan ke eDP dan perbedaannya dari DP

Pendahuluan pada fitur-fitur spesifik eDP

Versi terbaru eDP 1.4 mengacu pada DisplayPort v1.2a. Meskipun DisplayPort adalah spesifikasi dasar eDP, eDP tidak sepenuhnya mereplikasi semua spesifikasi DisplayPort.Ada beberapa fitur yang didefinisikan dalam DisplayPort yang tidak didukung oleh eDP saat ini, seperti MST (Multi-Stream Technology), yang digunakan untuk mendukung beberapa tampilan. Selanjutnya kita akan menjelaskan secara singkat fungsi unik eDP, termasuk Fisik Interface, Power Sequencing,Konektivitas, Otentikasi Gambar dan Perlindungan Konten, Variable Frame Rate, Kontrol Lampu Belakang atau Fungsi Panel Lainnya melalui AUX Channel, Panel Self Refresh (PSR),Pemanasan tegangan rendah antara saluran utama dan saluran AUX, pemilihan kecepatan transmisi, kompresi data tampilan, transmisi data multi-touch melalui AUX, dan pengujian kompatibilitas. Physical interfaces vary depending on the system combination External DisplayPort requires the use of standardized connectors and connects to a variety of different devices through standard DisplayPort cables, tetapi eDP cocok untuk sistem tertutup, dan perangkat yang akan dihubungkan sepenuhnya dikendalikan oleh produsen peralatan asli sistem (OEM),jadi eDP tidak mendefinisikan standar konektor atau kabel, hanya mendefinisikan terminal konektor (Pin Assignment) untuk berbagai kombinasi sistem, Perbedaan ini berasal dari berapa banyak saluran utama panel tampilan yang digunakan, dan bentuk pencahayaan belakang yang digunakan.

Sebagian besar panel eDP di pasar saat ini menggunakan konektor 30-pin yang mendukung hingga dua saluran utama dan dilengkapi dengan chip driver LED,atau konektor 40-pin yang mendukung hingga empat saluran utama dan juga dilengkapi dengan chip driver LED untuk aplikasi panel resolusi tinggiMisalnya, jika laju eDP ditarik ke 5,4 Gbit / s, hanya satu saluran utama yang dibutuhkan untuk mendukung panel dengan resolusi 1,920x1,200Jika tidak ada batas khusus pada tingkat transmisi, 5,4 Gbit/s tidak diperlukan, tetapi 2.7 Gbit/s dapat digunakan untuk mengurangi konsumsi daya sistem secara keseluruhan dan memperpanjang umur bateraiDalam sebagian besar arsitektur sistem, konsumsi daya yang dihasilkan oleh satu saluran utama 5,4 Gbit/s akan lebih besar daripada dua saluran utama 2,7 Gbit/s, karena4 Gbit / s membutuhkan kinerja yang lebih tinggi pada penerima DisplayPort dan persyaratan kinerja yang lebih tinggi untuk peer, sehingga mengurangi dampak dari distorsi sinyal yang disebabkan oleh jalur transmisi pada kecepatan tinggi.konektor yang dipilih oleh pabrik sistem dan pabrik panel tidak akan sama, sehingga karakteristik fisik konektor pada motherboard dan konektor pada panel tidak sama.Persyaratan RFI/EMI, sensitivitas receiver chip kontrol jam LCD, dll, kabel koneksi dapat menjadi pasangan bengkok murah atau kabel koaksial yang lebih mahal.

Urutan catu daya terkait dengan kecepatan respons sistem

Tampilan biasanya berhenti ketika perangkat seluler memasuki mode siaga atau mode daya rendah, dan panel tidak memasok daya pada saat ini,jadi urutan power-on ketika meninggalkan modus siaga cukup penting. eDP jelas mengatur urutan daya-up untuk meminimalkan waktu reaksi sistem setelah meninggalkan modus siaga.Spesifikasi eDP juga mendefinisikan waktu yang diizinkan untuk setiap langkah, dan beberapa merek bahkan mendefinisikan waktu yang lebih pendek dari spesifikasi untuk meningkatkan responsif produk (misalnya, setelah menyentuh touchpad dalam mode siaga,layar dapat ditampilkan segera).

Koneksi eDP mendukung Pelatihan Fast Link

Selain tautan umum yang didefinisikan oleh DisplayPort, eDP juga harus mendukung Pelatihan Tautan Cepat.tapi tidak perlu berkomunikasi melalui AUX. Pelatihan Fast Link adalah seperti link, output akan mengirim pola pelatihan sebelum mengirim layar video normal,sehingga penerima dapat mengunci sinyal output untuk memastikan kualitas koneksi, tetapi mengurangi tindakan AUX untuk memverifikasi dan mengirimkan hasil koneksi sebelum data video di keluarkan.karena AUX ditransmisikan pada kecepatan rendah sekitar 1 Mbit/s, dan karena dalam sistem tertutup, panel tidak perlu berinteraksi dengan CPU dan driver video.Pelatihan Fast Link dirancang untuk memahami kondisi jalur transmisi saluran utama, sehingga output dapat menyesuaikan karakteristiknya sendiri (amplitudo dan pra-penekanan) dan penerima dapat menyesuaikan karakteristik equalizer.Output dan penerima harus melakukan penyesuaian ini pada saat yang sama, dan penyesuaian karakteristik ini didasarkan pada platform sistem, dan hasil penyesuaian berbeda untuk platform yang berbeda.Fitur selektif lainnya di sisi penerima adalah No Link Training, yang menguji kemampuan penerima untuk mengunci sinyal pada output tanpa pola pelatihan khusus.terutama ketika sistem bergerak jauh dari modus daya rendahTidak ada Link Training juga merupakan fitur opsional dalam PSR.

Otentikasi Video dan Perlindungan Konten

Konektor DisplayPort eksternal mendukung High Bandwidth Digital Content Protection (HDCP), which encrypts audio and video data and confirms that the receiver is allowed to prevent copyrighted audio and video content from being intercepted or copied by unauthorized digital image capture devices during transmissionUntuk perangkat tampilan tertanam, transmisi gambar di dalam sistem masih perlu dilindungi, dan eDP mendefinisikan beberapa metode otentikasi gambar untuk memenuhi kebutuhan ini,metode yang paling umum digunakan adalah ASSR (Alternate Scrambler Seed Reset)Seperti yang dijelaskan sebelumnya, data gambar yang ditransmisikan oleh saluran utama disusupi, sehingga RFI dan EMI dapat dikurangi, dan untuk mencapai efek ini,output dan penerima harus menyinkronkan pekerjaan dan memahami urutan scramble untuk benar scramble dan merakit kembali data. ASSR menggunakan Scramble Sequence, yang hanya tersedia dengan tampilan eDP, yang menghilangkan kebutuhan untuk tampilan non-eDP untuk terhubung ke output eDP.

Mendukung tingkat refresh display yang berbeda

eDP dapat secara dinamis mengontrol tingkat refresh panel tampilan, yang dirancang untuk mengurangi konsumsi daya saat menampilkan gambar diam.tingkat refresh panel dapat dikurangi dari 60 frame per detik normal ke frekuensi yang tidak akan menghasilkan anomali tampilan atau berkedipMenurunkan refresh rate mengurangi konsumsi daya dan memperpanjang umur baterai, dengan beberapa panel turun ke 40fps atau kurang.Aplikasi lain yang menggunakan tingkat penyegaran layar yang berbeda adalah saat bermain film atau bermain game. Dalam mode permainan, layar sering ditampilkan hanya setelah dihitung oleh mesin grafis, dan akan ada penundaan di antara, dalam hal ini,secara dinamis menyesuaikan tingkat refresh panel dapat membuat tampilan layar halus tanpa distorsi dan penundaanSaat memutar film, Anda dapat menyesuaikan layar 24fps ke pemutaran 48fps, menghilangkan 3: 2 pull-down dalam mode 60fps tradisional.
