Detail produk:
|
Kata kunci: | Layar Sentuh Kapasitif TFT 13,3 inci | Resolusi: | 1920*1080 piksel |
---|---|---|---|
LCD dengan Sentuhan: | 327,2 x 215,2 x 6,55 mm (dengan Layar Sentuh) | Daerah Aktif: | Ukuran 293,76 x 165,24 (mm) |
Antarmuka LCD: | EDP | Antarmuka CTP: | USB |
Layar sentuh: | CTP (Layar Sentuh Kapasitif Proyektif) | Luminansi Permukaan: | 300 cd/m2 |
Suhu Operasi: | -10 ℃ hingga +60 ℃ | suhu penyimpanan: | -20 ℃ hingga +60 ℃ |
Tipe tampilan: | Sudut pandang penuh IPS | Pengolahan permukaan: | Tipe Jelas |
Rasio Kontras: | 800:1 | Seumur Hidup LED: | 30.000 Jam |
sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | EDP TFT LCD Display,Layar LCD TFT 13,3 inci |
SFTO1330SM-7191ACT SPECIFICATION.pdf
IPS TFT LCD Screen 13.3 Inch FHD EDP Display Pambuka Produk
Sebuah monitor EDP FHD 13,3 inci biasanya mengacu pada layar kristal cair dengan resolusi 1920 × 1080 full HD, menampilkan panel LCD IPS TFT 13,3 inci dan antarmuka tampilan yang ditingkatkan (eDP).Berikut adalah beberapa fitur produk utama dan parameterSFTO1330SM-7191ACT:
Jenis panel:IPS TFT LCD, memberikan sudut pandang yang luas dan akurasi warna.
Resolusi:1920 × 1080 piksel, juga dikenal sebagai resolusi Full HD (FHD), memberikan detail gambar yang jelas.
Cahaya:Kecerahan dari model yang berbeda dapat bervariasi, tetapi umumnya sekitar 350cd / m 2, cocok untuk berbagai lingkungan penggunaan.
Rasio kontras:800:1, memberikan representasi detail terang dan gelap yang sangat baik.
Sudut pandang:Teknologi IPS menyediakan sudut pandang hampir 180 °, memungkinkan warna dan kontras untuk dipertahankan dari sudut yang berbeda.
Waktu respons:biasanya sekitar 30ms, cukup untuk aplikasi grafis non-profesional.
Berbagai warna:Mencakup 72% dari gamut warna NTSC, mampu menampilkan warna yang kaya.
Antarmuka:Antarmuka eDP, mendukung koneksi terminal 30 pin, menyediakan transmisi data berkecepatan tinggi.
Jenis lampu latar:Lampu latar WLED, memberikan kecerahan yang seragam dan umur yang lebih lama.
Suhu kerja:umumnya berkisar dari -10 sampai 60 ° C, cocok untuk berbagai kondisi lingkungan.
Layar sentuh kapasitas:Menawarkan fungsi layar sentuh kapasitif, mendukung multi touch. memungkinkan pengguna untuk berinteraksi melalui sentuhan.Layar sentuh kapasitif memiliki karakteristik transparansi tinggi dan respon cepat, membuat mereka cocok untuk aplikasi yang membutuhkan interaksi langsung.
Spesifikasi Mekanis
Parameter | Spesifikasi | Satuan |
Nomor model | SFTO1330SM-7191ACT | |
Ukuran layar | 13.3 (Diagonal) | inci |
dimensi garis besar |
327.2 x 215.2 x 6.55 |
mm |
Area aktif | 293.76H) ×165.24 ((V) | mm |
Format piksel |
1920 ((H) ×1080 ((V) (1 pixel = R + G + B titik) |
piksel |
Pitch piksel | 0.153 ((H) x 0.153 (V) | mm |
Konfigurasi piksel | R, G, B jalur vertikal | |
Mode Tampilan | Biasanya hitam. | |
Pengolahan permukaan polariser depan | Lapisan anti silau: (3H) | |
Layar sentuh | Panel sentuh kapasitif yang diproyeksikan |
ProdukMenggambar
Definisi Pin Antarmuka
Pin No. | Simbol | I/O | Fungsi |
1 | CABC_EN / NC | - | Dibuat untuk CD |
2 | H_GND | P | Percepatan tinggi putaran |
3 | Jalur 1_N | Aku | Lintasan sinyal tambahan jalur 1 |
4 | Jalur 1P | Aku | Benar-benar sinyal Link Lane 1 |
5 | H_GND | P | Percepatan tinggi putaran |
6 | Jalur 0_N | Aku | Jalur penghubung sinyal 0 |
7 | Jalur 0P | Aku | Benar jalur sinyal 0 |
8 | H_GND | P | Percepatan tinggi putaran |
9 | AUX_CH_P | Aku | Saluran Bantuan Sinyal Benar |
10 | AUX_CH_N | Aku | Saluran Bantuan Sinyal Komplementer |
11 | H_GND | P | Percepatan tinggi putaran |
12 | LCD_VDD | P | LCD logika dan daya pengemudi (3,3V) |
13 | LCD_VDD | P | LCD logika dan daya pengemudi (3,3V) |
14 | NC | Aku | Diasumsikan untuk digunakan oleh produsen LCD |
15 | LCD_GND | P | Logika LCD dan ground driver |
16 | LCD_GND | P | Logika LCD dan ground driver |
17 | HPD | O | Pin sinyal HPD |
18 | LED-1 | P | Lampu latar tanah |
19 | LED-2 | P | Lampu latar tanah |
20 | LED-3 | P | Lampu latar tanah |
21 | LED-4 | P | Lampu latar tanah |
22 | BL Mampu | Aku | Lampu latar dihidupkan/dimatikan |
23 | BL PWM DIM | Aku | Sistem PWM |
24 | SCL/NC | - | Diasumsikan untuk digunakan oleh produsen LCD |
25 | SDA/NC | - | Diasumsikan untuk digunakan oleh produsen LCD |
26 | BL PWR | P | Kekuatan lampu latar |
27 | BL PWR | P | Kekuatan lampu latar |
28 | BL PWR | P | Kekuatan lampu latar |
29 | BL PWR | P | Kekuatan lampu latar |
30 | NC | - | Diasumsikan untuk digunakan oleh produsen LCD |
PCAB USB Pin Definisi
1 VCC
2 USB-
3 USB+
4 GND
Rating Maksimal mutlak
Parameter | Simbol | Min. | Max. Apa yang terjadi? | Satuan | Pengamatan |
Tegangan catu daya lampu latar | HVDDOUT | - | - | V | Ta = 25 °C Catatan 1&2 Catatan |
Arus LED lampu latar | IHVDD | - | - | mA | |
Tegangan LED Lampu Belakang | VR | - | - | V | |
Suhu operasi | TOP | - 10 | 60 | °C |
Ta = 25 °C Catatan 1&2 |
Suhu penyimpanan | TST | - 20 | 60 | °C | |
Kelembaban Lingkungan Operasi | Melompat. | - | 90 | % RH | |
Kelembaban penyimpanan | Hst | - | 90 | % RH | |
Persyaratan pelepasan panas | Trls | 15 | °C |
Spesifikasi Elektronik LCD TFT
Parameter | Simbol | Ratings | Satuan | ||
MIN | TYP | Maksimal | |||
Tegangan Masuk Sumber Daya | V DD | 3.0 | 3.3 | 3.6 | V |
Arus Pasokan Listrik | IDD | - | - | - | mA |
Tegangan Pasokan Listrik Driver LED | HVDD | 2.7 | 24 | V | |
Listrik Suplai Listrik Pengemudi LED | IHVDD | 20 | - | mA | |
Konsumsi Daya LED | PLED | 2.7 | W | ||
Tegangan ambang masuk positif | VIT+ | +100 | mV | ||
Tegangan ambang masuk negatif | VIT- | -100 | mV | ||
Tegangan modus umum input diferensial | Vcom | TBD | V |
Spesifikasi Elektronik Lampu Belakang
Parameter | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
Tegangan suplai | VBL | 5 | 12.0 | 37 | V |
Pasokan daya arus untuk lampu belakang | ILED | 6 |
- |
25 | mA |
Sumber daya untuk lampu belakang | PLED | 0.18 | - | 5.55 | W |
Tegangan sinyal cahaya yang dimodulasi | VPWM H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
Rasio tugas kontrol kecerahan | Tugas | 1 | - | 100 | % |
Frekuensi kontrol kecerahan | fPWM | 100 | - | 1,600 | KHz |
LED-BL ON/OFF Tegangan tinggi | VCNTH | 1.2 | 5.0 | V | |
LED-BL ON/OFF tegangan rendah | VCNTL | 0 | - | 0.6 | V |
Umur LED | - | 30,000 | 40,000 | - | h |

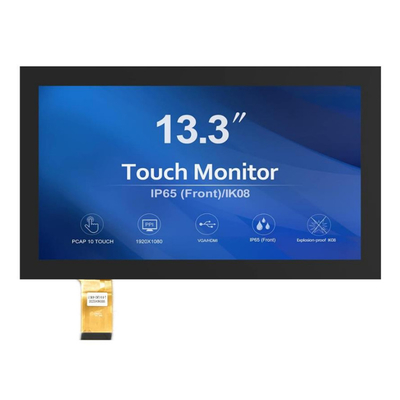

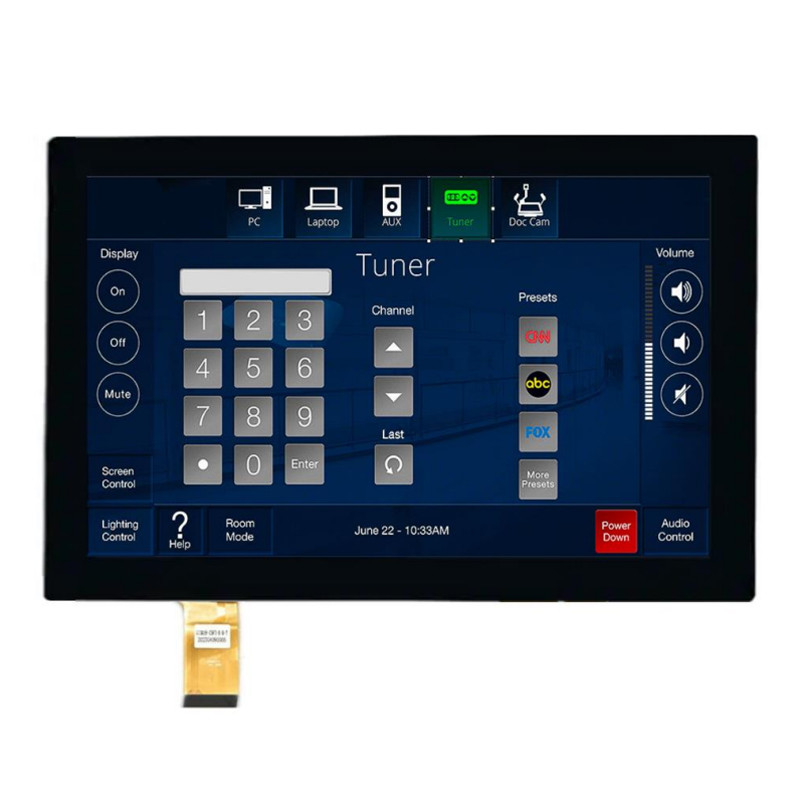

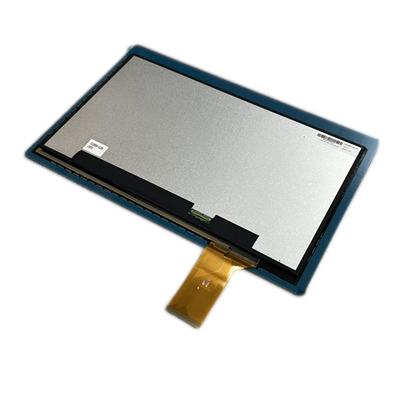

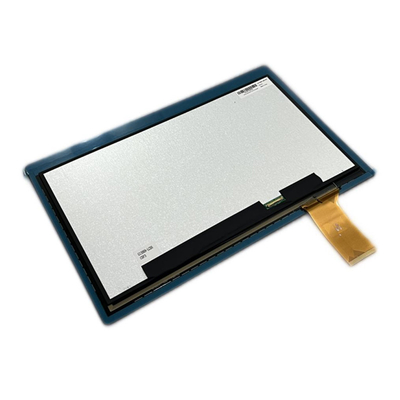

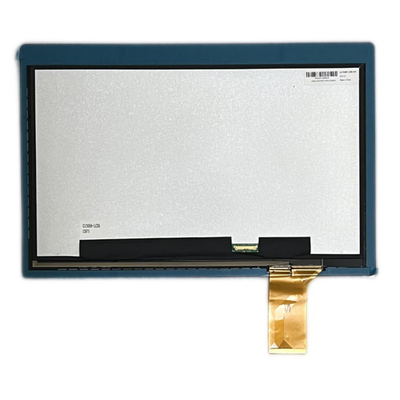

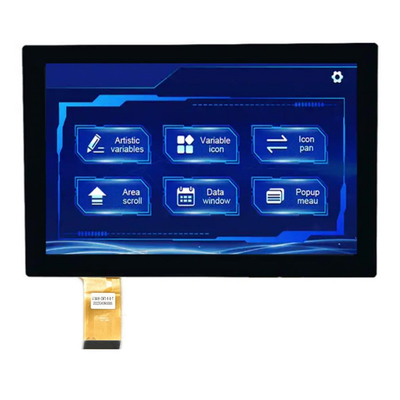

Gambar produk
