Detail produk:
|
Ukuran layar: | Lingkaran 1,09 inci | Resolusi: | 240 × 240 piksel |
---|---|---|---|
antarmuka: | SPI 4-Wire (SCL/SDA/CS/RS) | kedalaman warna: | 262k warna |
IC pengemudi: | GC9A01 (gram tertanam) | Sudut pandang: | 85 ° semua arah |
Luminansi Permukaan: | 400 cd/m² | Suhu Operasi: | -20°C hingga +70°C |
suhu penyimpanan: | -30°C hingga +80°C | Tegangan operasi: | Logika: 1.65-3.3V (IOVCC) |
Waktu merespon: | 30ms (TR+TF tipikal) | Kepatuhan: | Jangkauan, Rohs & Halogen Free |
Ultra-Kompak Bulat TFT untuk Wearables & IoT Perangkat
SFTO109JY-7337AN adalah modul LCD TFT melingkar 1,09 inci yang dirancang untuk aplikasi terbatas ruang seperti jam tangan pintar, sensor medis, dan antarmuka IoT industri.Dengan resolusi 240×240 dan 262K warna yang didorong oleh GC9A01 controller, ia memberikan grafis yang tajam sambil mengkonsumsi daya ultra-rendah (μA-range sleep mode).
Keuntungan Teknis Utama
Integrasi yang disederhanakan dengan ARM Cortex-M, ESP32, dan Raspberry Pi Pico MCUs
Spesifikasi Kritis untuk Desain Tertanam
Kepatuhan & Penjaminan Mutu
Untuk Insinyur Desain:Unduh diagram waktu SPI, kode inisialisasi Arduino, dan laporan tes optik di lembar data penuh. Kompatibel dengan perpustakaan STM32 HAL.
Dimensi Bentuk Mekanis
Spesifikasi Umum
Posisi | Spesifikasi | Satuan |
Elemen drive | a-Si TFT | - |
Ukuran garis besar LCM | 30.59 (H) x 32.98 (V) | mm |
Area aktif | 27.79 (H) x 27.79 (V) | mm |
Jumlah piksel | 240 ((H) X240 ((V) | piksel |
Pengaturan piksel | RGB Garis vertikal | - |
Pixel Pitch | 0.1158 x 0.1158 | mm |
Tampilkan warna | 262k | warna |
Arah melihat | Semua | - |
Pengontrol / Pengemudi | GC9A01 | - |
Antarmuka data | SPI 4W | - |
Lampu latar belakang | 2 LED putih | - |
Berat badan | TBD | g |
Rating Maksimal mutlak
Karakteristik | Simbol | Min. | Jenis | Max. Apa yang terjadi? |
Satuan t |
Tegangan Pasokan |
IOVCC | - 0.3 | - | 4.6 | V |
VCI | - 0.3 | - | 4.6 | V | |
Gerbang TFT pada tegangan | VGH | - 0.3 | - | 27 | V |
TFT Gate Off tegangan | VGL | - 0.3 | - | 27 | V |
Lampu latar arus ke depan | Jika | - | 40 | mA | |
Suhu operasi | TOPR | - 20 | +70 | °C | |
Suhu penyimpanan | TSTG | - 30 | +80 | °C | |
Kelembaban | RH | - | 90 | % |
Karakteristik DC
Karakteristik |
Sym bol |
Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Catatan |
Tegangan Sumber Daya 1 |
IOVC C |
1.65 | 1.8 | 3.3 | V | |
Tegangan Sumber Daya 2 | VCI | 2.5 | 2.8 | 3.3 | V | |
Gerbang Pengemudi Tegangan Tinggi | VGH | 12 | - | 13 | V | |
Gerbang Pengemudi Tegangan Rendah | VGL | - 11 | - | - 18 tahun. | V | |
Konsumsi Saat Ini |
IDD | - | TBD | - | mA | Mode normal |
IDD-SL EEP |
TBD | UA | Mode tidur | |||
Tegangan masukan | VIL | GND | - | 0.3IOVCC | V |
IOVCC = 1,65 ~ 3.3 |
Tegangan masukan | HIV | 0.7IOVCC | - | IOVCC | V | |
Tegangan keluaran | VoL | GND | - | 0.2IOVCC | V | IOL = 1mA |
Tegangan keluar H Tingkat | VoH | 0.8IOVCC | - | IOVCC | V | IOH=-1mA |
Karakteristik Unit Lampu Belakang
Karakteristik | Simbol | Kondisi | Min. | Jenis | Max. Apa yang terjadi? | Satuan |
Tegangan ke depan | Vf | IL=40mA | - | 2.8 | 3.0 | V |
arus ke depan | IL | - | 40 | - | mA | |
Luminance | Lv | IL=40mA | - | 450 | ... | cd/m2 |
Waktu hidup LED | - | IL=40mA | 20,000 | 25,000 | ... | Waktu |

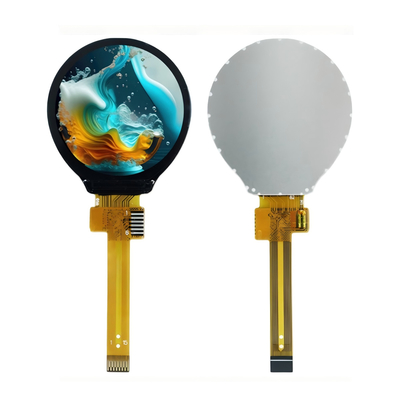

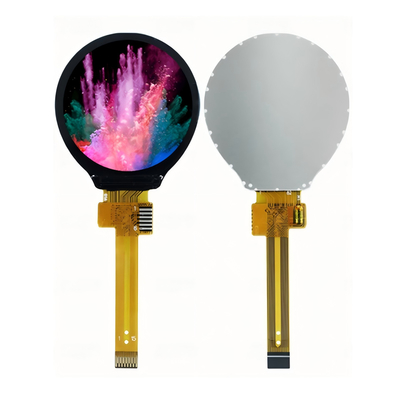

Gambar produk
