Detail produk:
|
Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
---|---|---|---|
Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
Power Consumption: | 31 W (Typical) | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
Menyoroti: | Modul LCD FHD TFT untuk penggunaan industri,17.3 FHD TFT LCD Modul,800 Nits FHD TFT LCD Modul |
Modul LCD TFT FHD 17,3" Kecerahan Tinggi - SFTO1730RX-7332AN
SFTO1730RX-7332AN adalah modul LCD TFT Full HD (1920 x 1080) 17,3" berkinerja tinggi yang dirancang untuk aplikasi industri, komersial, dan luar ruangan. Dengan kecerahan 800 cd/m² yang mengesankan, modul ini memastikan visibilitas yang jelas bahkan di bawah sinar matahari langsung, menjadikannya ideal untuk lingkungan dengan cahaya sekitar yang tinggi.
Spesifikasi Teknis
Parameter | Nilai |
---|---|
Ukuran Layar | 17,3" Diagonal (17,25") |
Area Aktif | 381,888 mm (T) x 214,812 mm (V) |
Jarak Piksel | 0,1989 mm (per triad) |
Perawatan Permukaan | Dilapisi keras (3H), Anti-Silau |
Jenis Lampu Latar | LED dengan kecerahan yang dapat disesuaikan |
Tegangan Masukan | 3,3 V (Logika/Penggerak LCD) |
Tegangan Masukan Lampu Latar | 12 V DC |
Berat | 1080 g (Tipikal) |
Dimensi | 403 mm (T) x 240 mm (V) x 12,5 mm (D) |
Kami menawarkan dukungan teknis, dokumentasi bersertifikasi, dan layanan pelanggan 24/7 untuk memastikan keberhasilan proyek Anda.
Dimensi Eksternal
Spesifikasi Lampu Latar
Pin No. | Simbol | Deskripsi |
1 | VCC | Tegangan catu daya +12V |
2 | VCC | Tegangan catu daya +12V |
3 | ON/OFF | Sinyal aktif keluaran |
4 | DIM | Sinyal peredupan |
5 | GND | Ground daya |
6 | GND | Ground daya |
Karakteristik Listrik
Parameter | Simbol | Nilai | Satuan | ||||
Min | Typ | Maks | |||||
Tegangan Masukan Catu Daya | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
Arus Masukan Catu Daya | IBL | - | 2.16 | 2.53 | A | ||
Arus Masukan Catu Daya (In-Rush) | In-rush |
- |
- |
(TBD) | A | ||
Konsumsi Daya | PBL | - | 26 | 35 | W | ||
Tegangan Masukan untuk Sistem Kontrol Sinyal |
On/Off | On | V on | 2.5 | - | 5.5 | Vdc |
Off | V off | -0.3 | 0.0 | 0.5 | Vdc | ||
Penyesuaian Kecerahan | ExtVBR-B | 30 | - | 100 | % | ||
30 | - | 100 | % | ||||
Frekuensi ExtVBR-B | fPWM | 500 |
- |
1500 | Hz | ||
Tingkat Duty Pulse (PWM) | Tingkat Tinggi | 2.5 | - | 5.5 | Vdc | ||
Tingkat Rendah | 0.0 | - | 0.5 | Vdc | |||
Masa Pakai | 30,000 | 50,000 | Jam |
Definisi Pin Antarmuka
Pin# | Nama Sinyal | Pin# | Nama Sinyal |
1 | RxOIN0- | 2 | RxOIN0+ |
3 | RxOIN1- | 4 | RxOIN1+ |
5 | RxOIN2- | 6 | RxOIN2+ |
7 | VSS | 8 | RxOCLKIN- |
9 | RxOCLKIN+ | 10 | RxOIN3- |
11 | RxOIN3+ | 12 | RxEIN0- |
13 | RxEIN0+ | 14 | VSS |
15 | RxEIN1- | 16 | RxEIN1+ |
17 | VSS | 18 | RxEIN2- |
19 | RxEIN2+ | 20 | RxECLKIN- |
21 | RxECLKIN+ | 22 | RxEIN3- |
23 | RxEIN3+ | 24 | VSS |
25 | VSS | 26 | VSS |
27 | VSS | 28 | VDD |
29 | VDD | 30 | VDD |
Item | Satuan | Kondisi | Min. | Typ. | Maks. |
Sudut Pandang |
[derajat] |
Horizontal (Kanan) CR = 10 (Kiri) |
70 70 |
80 80 |
- |
Vertikal (Atas) CR = 10 (Bawah) |
50 70 |
60 80 |
- |
||
Keseragaman Luminansi | [%] | 13 Poin | 75 | 80 | - |
Waktu Respons Optik |
[mdetik] |
Meningkat | - | 37 | 50 |
Menurun | - | 3 | 10 | ||
Meningkat + Menurun | - | 40 | 60 | ||
Warna / Koordinat Kromatisitas (CIE 1931) |
Merah x | 0.59 | 0.64 | 0.69 | |
Merah y | 0.3 | 0.35 | 0.4 | ||
Hijau x | 0.27 | 0.32 | 0.37 | ||
Hijau y | 0.57 | 0.62 | 0.67 | ||
Biru x | 0.1 | 0.15 | 0.2 | ||
Biru y | 0 | 0.05 | 0.1 | ||
Putih x | 0.25 | 0.30 | 0.35 | ||
Putih y | 0.26 | 0.31 | 0.36 | ||
Luminansi Putih (Pada LED=100mA) |
[cd/m2 ] | 700 | 800 |
- |
|
Rasio Kontras | 500 | 600 | - | ||
NTSC | % | 72 |

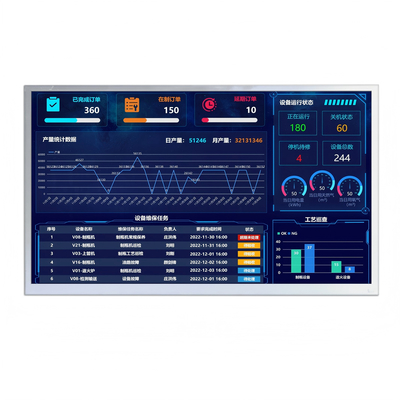

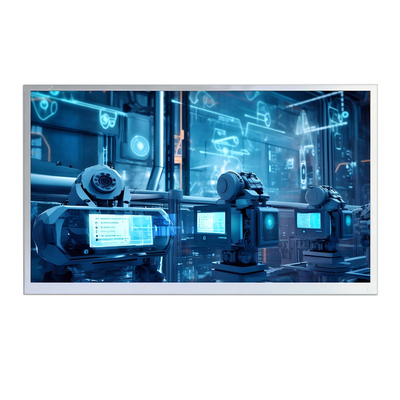

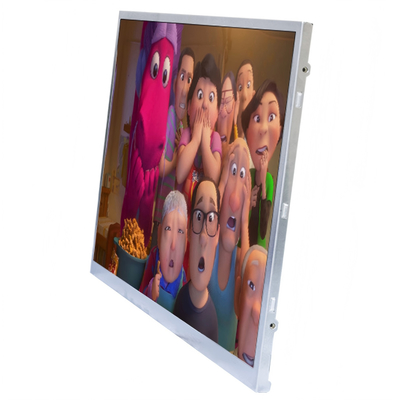

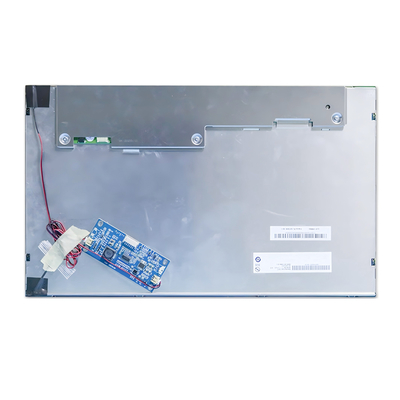

Gambar Produk
