Detail produk:
|
| kecerahan puncak: | 1000 CD/m² (Sunlight dapat dibaca) | Ukuran layar: | 21,5 inci (546,86mm diagonal) |
|---|---|---|---|
| Resolusi: | 1920 × 1080 (Full HD) | Teknologi sentuh: | CTP 10 poin (kompatibel sarung tangan) |
| antarmuka: | LVD dual-channel (8-bit RGB) | Suhu Operasi: | -10 ° C hingga +60 ° C (kelas industri) |
| suhu penyimpanan: | -20 ℃ hingga +60 ℃ | Sudut pandang: | 89 ° horizontal/vertikal (CR> 10) |
| Rasio Kontras: | 1000: 1 (tipikal) | antarmuka sentuh: | USB |
| Aplikasi: | Pencitraan Medis, Kios, HMI | Pengolahan Permukaan: | Kabut 20%, 6h |
| Jaminan: | 2 Tahun (Coverage diperluas untuk penggunaan industri) | Kepatuhan: | RoHS, REACH, Bebas Halogen, ISO 9001/14001 |
| Menyoroti: | LCD TFT Industri 1000nits,LCD TFT Industri Bersertifikasi RoHS |
||
Ultra-Cerah 21,5 "Industri TFT LCD untuk Ekstrim Lingkungan UE / AS
SFHD2150A01PT-H20%2 memberikan kecerahan 1000 cd/m2 yang tak tertandingi ‡ dirancang untuk visibilitas sinar matahari dalam aplikasi industri Amerika Utara dan Eropa.operasi suhu luas (-10°C sampai +60°C), dan 10-titik capacitive touch, tampilan ini unggul dalam diagnostik medis, terminal pembayaran luar ruangan, dan otomatisasi pabrik.memenuhi persyaratan peraturan UE/AS yang ketat.
Keuntungan Utama untuk Pelanggan Industri:
✅ 1000nits Kecerahan Tinggi ️ Dapat dibaca di bawah sinar matahari langsung (ideal untuk kios luar ruangan)
✅ Handset-Compatible Touch ️ Bekerja dengan stylus kapasitif / tangan basah (interface USB)
✅ Perpanjangan Garansi ️ 2 tahun cakupan untuk operasi 24/7
Kinerja Industri
Ketahanan terhadap Suhu Besar
Dimulai dingin pada -10 °C (pergudangan beku) dan beroperasi pada +60 °C (tanah pabrik), melewati uji siklus termal 120 jam.
Interface LVDS dua saluran
Transmisi sinyal tahan kebisingan untuk PLC Siemens/Beckhoff di lingkungan dengan EMI tinggi.
Medis & Outdoor Siap
10001:1 rasio kontras + sudut pandang 89° untuk pencitraan skala abu-abu yang kompatibel dengan DICOM dan signage luar ruangan.
Bangunan yang kokoh
Anti-silau kaca keras 6H, IP65-setara tahan kabut, dan ± 4 kV ESD perlindungan.
Spesifikasi Teknis
|
Fitur |
Nilai Industri |
|---|---|
|
Efisiensi Tenaga |
Sirkuit soft-start (≤3A arus dalam rush) |
|
Sensitivitas Sentuh |
Deteksi 10 jari ( |
|
Pengemudi lampu latar |
MY-1L2136A-v2.1 (10-30V input) |
|
Ikatan Optik |
OCR cair untuk refleksi yang berkurang |
Medis
Monitor bedah, pencitraan diagnostik (DICOM grayscale)
Infrastruktur Luar
Kantor tol, papan informasi halte bus, kios self-service
Industri 4.0
HMI mesin CNC, antarmuka kontrol robot (Jerman)
Transportasi
Tampilan bagasi bandara, sistem kontrol kereta (Inggris/Perancis)
Mengapa Memilih Tampilan Ini?
Diproduksi oleh Saef Technology (bersertifikat ISO 9001/14001), modul ini mencakup:
Spesifikasi
Aku tidak tahu.
| Artikel-artikel | Satuan | Spesifikasi |
| Diagonal layar | mm | 546.86 ((21.5 ̇) |
| Area aktif | mm | 476.064 ((H) x 267.786 ((V) |
| Piksel H x V | - | 1920 ((x3) x 1080 |
| Pixels Pitch | Um.. | 247.95 ((per satu triad) x247.95 |
| Pengaturan piksel | - | Strip vertikal RGB |
| Mode Tampilan | - | Mode VA, biasanya Hitam |
| Waktu Tanggapan | Msec | 14ms (biasanya, on/off) |
| Berat badan | Gram | TBD |
| Antarmuka Listrik | - | Input data RGB dual channel LVDS, 8 bit |
| Warna Dukungan | - | 16.7M warna |
| Pengolahan Permukaan | - | Anti-silau, 3H |
|
Kisaran suhu yang beroperasi Penyimpanan ((pengiriman) |
°C |
-10 sampai +60 -20 sampai +60 |
Dimensi Luar
![]()
![]()
Definisi Pin Antarmuka
| Pin No. | Simbol | Deskripsi |
| 1 | RxO0- | Masukan data diferensial LVDS negatif (data ganjil) |
| 2 | RxO0+ | Input data diferensial LVDS positif (data ganjil) |
| 3 | RxO1- | Masukan data diferensial LVDS negatif (data ganjil) |
| 4 | RxO1+ | Input data diferensial LVDS positif (data ganjil) |
| 5 | RxO2- | Masukan data diferensial LVDS negatif (data ganjil) |
| 6 | RxO2+ | Input data diferensial LVDS positif (data ganjil) |
| 7 | GND | Tanah |
| 8 | RxOCLK- | Input jam diferensial LVDS negatif (jam ganjil) |
| 9 | RxOCLK+ | Input jam diferensial LVDS positif (jam ganjil) |
| 10 | RxO3- | Masukan data diferensial LVDS negatif (data ganjil) |
| 11 | RxO3+ | Input data diferensial LVDS positif (data ganjil) |
| 12 | RxE0- | Masukan data diferensial LVDS negatif (data genap) |
| 13 | RxE0+ | Masukan data diferensial LVDS positif (data genap) |
| 14 | GND | Tanah |
| 15 | RxE1- | Masukan data diferensial LVDS negatif (data genap) |
| 16 | RxE1+ | Masukan data diferensial LVDS positif (data genap) |
| 17 | GND | Tanah |
| 18 | RxE2- | Masukan data diferensial LVDS negatif (data genap) |
| 19 | RxE2+ | Masukan data diferensial LVDS positif (data genap) |
| 20 | RxECLK- | Input jam diferensial LVDS negatif (jam genap) |
| 21 | RxECLK+ | Input jam diferensial LVDS negatif (jam genap) |
| 22 | RxE3- | Masukan data diferensial LVDS negatif (data genap) |
| 23 | RxE3+ | Masukan data diferensial LVDS positif (data genap) |
| 24 | GND | Tanah |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Tidak ada koneksi. |
| 28 | VDD | Tegangan Masuk Sumber Daya |
| 29 | VDD | Tegangan Masuk Sumber Daya |
| 30 | VDD | Tegangan Masuk Sumber Daya |
Spesifikasi lampu latar
| Parameter | Simbol | Nilai | Satuan | ||
| Aku. | Seperti itu. | Max. Apa yang terjadi? | |||
| Lampu Bar input Tegangan | VLED | 48 | 52 | 56 | V |
| Lampu Bar input arus | ILED | - | 480 | - | mA |
| Konsumsi Daya | PLED | 23.04 | 24.96 | 26.88 | W |
| Waktu Hidup LED | LBL | 40000 | 50000 | - | Jam |
Karakteristik Listrik
| Parameter | Simbol | Min | Tipe Max | Satuan | |
| Tegangan catu daya | VDD | 4.5 | 5.0 | 5.5 | V |
| Arus Pasokan Listrik | IVDD | 500 | 1200 | mA | |
| Arus dalam Kecamatan | IRUSH | 2.0 | 3.0 | A | |
| Tegangan Ripple Input yang Diizinkan | VRF | 300 | mV | ||
| Tegangan ambang diferensial tingkat tinggi | HIV | +100 | mV | ||
| Tegangan ambang diferensial tingkat rendah | VIL | -100 | mV | ||
| Tegangan input diferensial | VID | 200 | 600 | mV | |
| Tegangan masukan ((BL) | VBL_I | - 0.3 | VDD + 0.3 | mV | |
| Tegangan modus umum input diferensial | VCM | 1.0 | 1.2 | 1.5 | |
| Konsumsi Daya | Penyakit VD | 2.5 | 6 | W | |
| Parameter | Ketentuan | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
| Rasio Kontras | Pusat | 700 | 1000 | - | - |
| Waktu Tanggapan | Tr+Td | - | 14 | 20 | ms |
|
CF Kromatisitas Warna (CIE1931) |
Merah x |
Tipe. -0.03 |
0 |
Tip. +0.03 |
0 |
| Putih x | 0.323 | - | |||
| Putih y | 0.379 | - | |||
| Pusat Luminans putih | YLI | 800 | 1000 | cd/m2 | |
| Cross Talk | Ct | 2.0 | % |

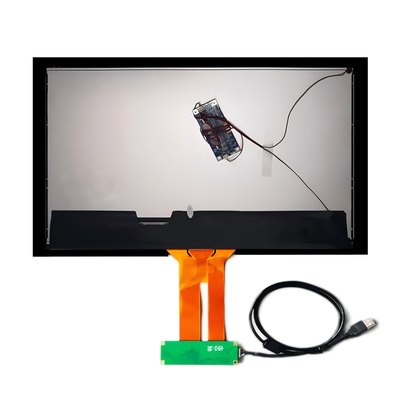

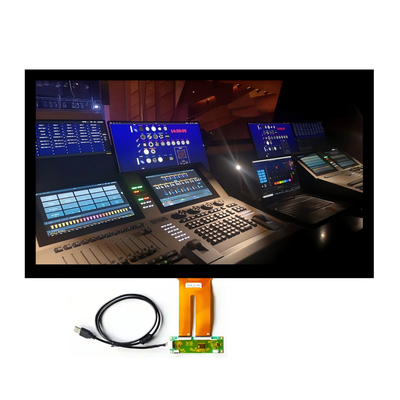

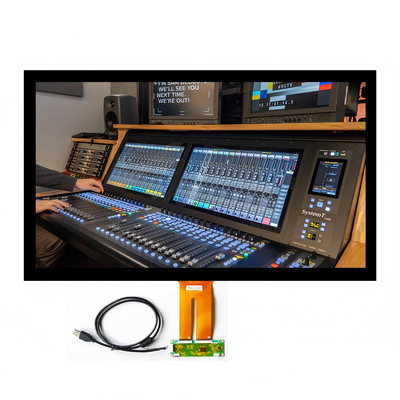

Gambar produk
![]()
![]()
