Detail produk:
|
Cahaya: | 1000 CD/m² (Sunlight dapat dibaca) | Ukuran layar: | Diagonal 13,3 inci |
---|---|---|---|
Resolusi: | 1920 × 1080 piksel (Stripe RGB) | suhu penyimpanan: | -20°C hingga +70°C |
Suhu Operasi: | -30°C hingga +80°C | Teknologi sentuh: | Panel sentuh kapasitif |
antarmuka: | 2 jalur EDP 1.2 (2.7Gbps) | Gamut Warna: | 72% KNKT |
Sudut pandang: | 85°/85°/85°/85° | Umur lampu latar: | 50.000 jam (LED, @25 ° C) |
Pengolahan Permukaan: | Pelapis AG/AR/AF (dapat dipilih) | Rasio Kontras: | 800: 1 (tipikal) |
Kekerasan permukaan: | ≥6 jam (anti-silau, kabut 10%) | Opsi IC: | Eeti, Ilitek, Cypress, Goodix |
Ketahanan Lingkungan: | Mengoperasikan dalam Kabut/Uap Permukaan | Kepatuhan: | ROHS, bebas halogen, ISO 9001/14001 (Bersertifikat EU/AS) |
Menyoroti: | Modul Tampilan LCD TFT dengan Antarmuka eDP,Modul TFT Lcd Display Industri,Modul TFT Lcd Display Industri |
Tampilan TFT 1000nits Terdepan di Industri untuk Visibilitas Ekstrem
SFTO1330SM-7208A3CT2 mendefinisikan ulang kinerja kecerahan tinggi dengan luminansi luar biasa 1000 cd/m², yang dirancang untuk aplikasi kritis di seluruh Amerika Utara dan Eropa. Ideal untuk kios luar ruangan, HMI industri, dan peralatan medis, modul LCD TFT FHD 13,3 inci ini memberikan kejernihan tak tertandingi di bawah sinar matahari langsung atau lingkungan sekitar yang tinggi. Menampilkan layar sentuh kapasitif yang kokoh (kompatibel dengan sarung tangan) dan rentang suhu pengoperasian yang sangat luas (-20°C hingga +70°C), ia memenuhi standar industri UE/AS yang ketat.
Inovasi Inti
Kejelasan yang Dapat Dibaca di Bawah Sinar Matahari: Kecerahan 1000nits + gamut warna 72% NTSC untuk visual yang jelas di bawah pencahayaan yang keras.
Sentuhan Tingkat Industri: Kaca penutup anti-silau (kekerasan 6H), mendukung pengoperasian dalam kabut/kondensasi (kekokohan setara IP65).
Konektivitas Kecepatan Tinggi: Antarmuka eDP 1.2 2-jalur (2,7Gbps) memastikan transmisi data tanpa jeda untuk sistem kontrol waktu nyata.
Lampu Latar 50.000 Jam: LED hemat energi dengan peredupan PWM (100Hz–1.6KHz) mengurangi konsumsi daya sebesar 40% dibandingkan CCFL.
Integrasi Plug & Play: Mendukung daya logika 3.3V + input lampu latar 12V/24V, kompatibel dengan papan driver HDMI 2.0 (termasuk dalam lembar data).
Keunggulan Teknis untuk Pasar UE/AS
Keunggulan Optik: Sudut pandang 85°, rasio kontras 800:1, dan Waktu respons <35ms untuk pemutaran video yang mulus.
Siap untuk Lingkungan Ekstrem: Beroperasi pada -20°C (kondisi beku) hingga +70°C (lantai pabrik), dengan sertifikasi kelembaban/kejutan termal 72 jam.
Tanpa Risiko Kepatuhan: RoHS, Bebas Halogen, bersertifikasi ISO 9001/14001 – sepenuhnya selaras dengan arahan EMC Eropa dan FCC AS.
Kompak & Tahan Lama: Profil tipis 5,2mm, desain tahan guncangan, dan konektor I-PEX berpelindung EMI.
Aplikasi Target
Terminal Pembayaran Luar Ruangan (POS/Kios)
Panel Kontrol Industri (Otomatisasi, Robotika)
Perangkat Pencitraan Medis
Hiburan Transportasi (Bus, Kereta)
Peralatan Pabrik Cerdas
Mengapa Pelanggan Global Mempercayai Tampilan Ini
Diproduksi oleh Saef Technology (Shenzhen), SFTO1330SM-7208A3CT2 menggabungkan daya tahan kelas militer dengan optik canggih. Antarmuka eDP-nya menyederhanakan integrasi dengan NVIDIA Jetson, Raspberry Pi, dan PC industri, sementara panel yang dapat dibaca di bawah sinar matahari menghilangkan pelindung eksternal yang mahal. Didukung oleh garansi 2 tahun, modul ini adalah pilihan optimal untuk OEM yang menargetkan pasar yang digerakkan oleh keandalan di AS, Jerman, Inggris, dan Skandinavia.
Dimensi Eksternal
Definisi Pin Antarmuka
Nomor Pin | Simbol | I/O | Fungsi |
1 | CABC_ EN / NC | - | Dicadangkan untuk CD |
2 | H_GND | P | Kecepatan Tinggi bulat |
3 | Lane1_N | I | Sinyal Pelengkap Link Lane 1 |
4 | Lane1_P | I | Sinyal Benar Link Lane 1 |
5 | H_GND | P | Kecepatan Tinggi bulat |
6 | Lane0_N | I | Sinyal Pelengkap Link Lane 0 |
7 | Lane0_P | I | Sinyal Benar Link Lane 0 |
8 | H_GND | P | Kecepatan Tinggi bulat |
9 | AUX_CH_P | I | Saluran Tambahan Sinyal Benar |
10 | AUX_CH_N | I | Saluran Tambahan Sinyal Pelengkap |
11 | H_GND | P | Kecepatan Tinggi bulat |
12 | LCD_VDD | P | Daya logika dan driver LCD (3.3V) |
13 | LCD_VDD | P | Daya logika dan driver LCD (3.3V) |
14 | NC | I | Dicadangkan untuk penggunaan pabrikan LCD |
15 | LCD_GND | P | Ground logika dan driver LCD |
16 | LCD_GND | P | Ground logika dan driver LCD |
17 | HPD | O | Pin sinyal HPD |
18 | LED-1 | P | Ground lampu latar |
19 | LED-2 | P | Ground lampu latar |
20 | LED-3 | P | Ground lampu latar |
21 | LED-4 | P | Ground lampu latar |
22 | BL_ ENABLE | I | Lampu latar hidup/mati |
23 | BL_PWM_DIM | I | PWM sistem |
24 | SCL/NC | - | Dicadangkan untuk penggunaan pabrikan LCD |
25 | SDA/NC | - | Dicadangkan untuk penggunaan pabrikan LCD |
26 | BL_PWR | P | Daya lampu latar |
27 | BL_PWR | P | Daya lampu latar |
28 | BL_PWR | P | Daya lampu latar |
29 | BL_PWR | P | Daya lampu latar |
30 | NC | - | Dicadangkan untuk penggunaan pabrikan LCD |
Karakteristik Optik
Parameter | Kondisi | Min. | Typ. | Maks. | Satuan | |
Sudut Pandang (CR>10) |
Horizontal | θL | - | 85 | - |
derajat |
θ R | - | 85 | - | |||
Vertikal | θT | - | 85 | - | ||
θB | - | 85 | - | |||
Rasio Kontras | Pusat | 600 | 800 | - | - | |
Waktu Respons | Tr+Td | - | 30 | 35 | ms | |
Warna CF Kromatisitas (CIE1931) |
Merah x |
Typ. -0.05 |
TBD |
Typ. +0.05 |
- | |
Merah y | TBD | - | ||||
Hijau x | TBD | - | ||||
Hijau y | TBD | - | ||||
Biru x | TBD | - | ||||
Biru y | TBD | - | ||||
Putih x | (0.323) | - | ||||
Putih y | (0.379) | - | ||||
Rasio NTSC | % | (72) | - | |||
Luminansi pusat putih |
YLI | 800 | 1000 | cd/m2 |
Karakteristik Lampu Latar
Parameter | Simbol | Min. | Typ. | Maks. | Satuan |
Tegangan suplai | VBL | 5 | 12.0 | 37 | V |
Arus suplai daya untuk Lampu Latar |
ILED | 6 |
- |
25 | mA |
Suplai daya untuk lampu belakang | PLED | 0.18 | - | 5.55 | W |
Tegangan sinyal cahaya termodulasi | VPWM H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
Rasio Tugas Kontrol Kecerahan | Tugas | 1 | - | 100 | % |
Frekuensi Kontrol Kecerahan | fPWM | 100 | - | 1,600 | KHz |
LED-BL ON/OFF Tegangan tinggi | VCNTH | 1.2 | 5.0 | V | |
LED-BL ON/OFF Tegangan rendah | VCNTL | 0 | - | 0.6 | V |
Masa pakai LED | - | 40,000 | 50,000 | - | h |
Spesifikasi CTP
Kategori | Parameter | Spesifikasi |
Umum | Struktur | Kaca Penutup + Kaca DITO |
Penguatan Lensa Penutup | Diperkuat Secara Kimia | |
Kekerasan Permukaan Lensa Penutup | ≥6H (Kekerasan Pensil) | |
Laju Transmisi Cahaya | ≥85% | |
Suhu Pengoperasian | -20℃ ~ +70℃, ≤85% RH | |
Suhu Penyimpanan | -30℃ ~ +80℃, ≤85% RH | |
Listrik | Antarmuka | IIC / USB / UART |
Sentuh IC | IL12511 | |
Tegangan Suplai Daya (VDD) | 3.3V atau 5V (Dapat Dipilih) | |
Resistansi Host (SDA/SCL) | Dapat dikonfigurasi pada Mainboard | |
Lingkungan | Kondisi Pengoperasian | Fungsional dalam kabut/air permukaan |
Properti Permukaan | Tinta Permukaan | Anti-UV |
Perawatan Permukaan | Anti-Silau (Kabut: 10%) | |
Laminasi LCD-TP | OCA (Perekat Optik Bening) | |
Kepatuhan | Standar Material | Sesuai RoHS & Bebas Halogen |

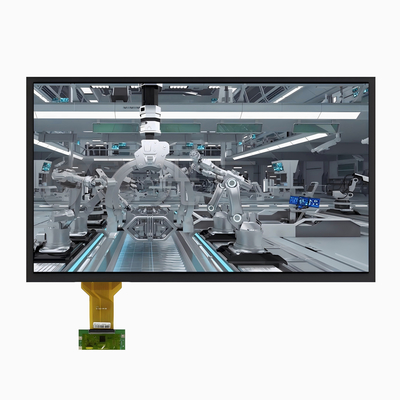

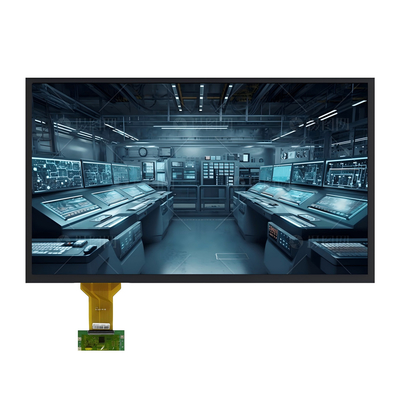

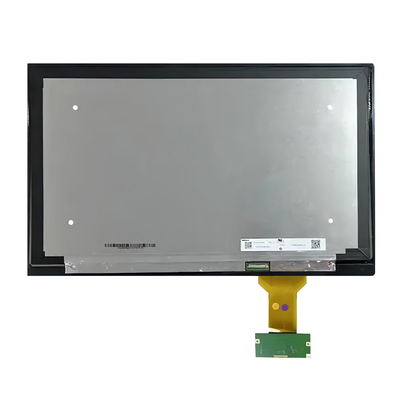

Gambar Produk
