Detail produk:
|
Ukuran layar: | Diagonal 23,8 inci | Resolusi: | 1920 × 1080 piksel (Stripe RGB) |
---|---|---|---|
Cahaya: | 350 cd/m² | antarmuka: | LVD (2-port, 8-bit) |
Gamut Warna: | 72% KNKT | kedalaman warna: | 16,7 juta warna (6-bit HI-FRC) |
Sudut pandang: | Sudut pandang lebar (refleksi rendah) | suhu penyimpanan: | 0°C hingga +50°C |
Suhu Operasi: | -20°C hingga +60°C | Sumber daya listrik: | 5V DC (4.5V - 5.5V) |
Teknologi sentuh: | Panel sentuh kapasitif | Umur lampu latar: | 50.000 jam (LED, @25 ° C) |
Kekerasan permukaan: | ≥6 jam (anti-silau, kabut 10%) | Rasio Kontras: | 800: 1 (tipikal) |
Opsi IC: | Eeti, exc3189 | Ketahanan lingkungan: | Fungsional dalam kabut/air permukaan |
Kepatuhan: | ROHS, REACH, FREE HALOGEN, ISO 9001/14001 (Bersertifikat EU/AS) | ||
Menyoroti: | Tampilan LCD Industri bersertifikat UE/AS,350 cd/m2 Layar LCD industri,23.8 Layar LCD TFT Industri |
Ultra-reliable 23,8 "FHD TFT LCD untuk menuntut aplikasi UE / AS
SFTO2380HY-7253ACT adalah modul TFT LCD berkinerja tinggi berukuran 23,8 inci yang dirancang untuk penggunaan industri dan komersial di Amerika Utara dan Eropa.Antarmuka LVDS, dan rentang suhu operasi yang diperpanjang (0°C sampai +50°C), layar ini memberikan kejelasan dan keandalan yang luar biasa di lingkungan yang keras seperti pabrik, fasilitas medis, dan kios luar ruangan.Sertifikasi RoHS, REACH, dan standar ISO, memenuhi persyaratan peraturan UE/AS yang ketat.
Ketahanan Industri: Lapisan keras anti silau (permukaan 6H) tahan goresan, bahan kimia, dan kelembaban.
Antarmuka LVDS Berkecepatan Tinggi: LVDS dual-port (2x8-bit) memastikan transmisi data yang lancar untuk sistem kontrol real-time.
50,000-Hour LED Backlight: Desain hemat energi dengan dukungan redup PWM, mengurangi konsumsi daya sebesar 30% dibandingkan CCFL.
Capacitive Touch Ready: Opsional EXC3189 touch IC mendukung operasi sarung tangan/permukaan basah (interface I2C/USB).
Operasi suhu luas: Kinerja yang dapat diandalkan dari kondisi pembekuan (0 °C) hingga pengaturan industri dengan suhu tinggi (+50 °C).
Kinerja optik: kecerahan 300 cd/m2, warna 16,7M, dan teknologi refleksi rendah untuk kemampuan membaca sinar matahari.
Konstruksi yang kokoh: Profil 8.2mm yang ramping, uji getaran / jatuh (60cm tinggi), dan dilindungi ESD (± 15kV udara / ± 8kV debit kontak).
Integrasi Mudah: Masukan daya 5V DC, VCOM yang dapat disesuaikan dengan I2C, dan konektor LVDS plug-and-play (Starconn 300B30-0000RA-M4).
Keandalan bersertifikat: siklus termal 120 jam (-10°C+60°C), pengujian kelembaban (90% RH), dan bahan bebas halogen.
Panel kontrol industri (otomatisasi, robotika)
Peralatan Diagnostik Medis
Digital Signage & Tampilan Informasi Publik
Terminal POS/Retail
Sistem Infotainment Transportasi
Diproduksi oleh Saef Technology (Shenzhen), SFTO2380HY-7253ACT menggabungkan ketahanan kelas militer dengan teknologi tampilan mutakhir.,NVIDIA Jetson, dan PC industri, sementara kepatuhan RoHS / REACH menghilangkan hambatan impor ke Jerman, Prancis, Inggris, dan Amerika Serikat.modul ini dioptimalkan untuk operasi 24/7 di Eropa yang ketat EMC dan Amerika Utara FCC diatur lingkungan.
Dimensi Luar
Spesifikasi
Parameter | Spesifikasi | Satuan |
Area aktif | 527.04 ((H) × 296.46 ((V) | MM |
Jumlah piksel | 1920 ((H) ×1080 ((V) | piksel |
Pitch piksel | 0.2745 x 0.2745 | MM |
Pengaturan piksel | RGB Garis vertikal | |
Sinar biru | 350 | Cd/m2 |
Tampilkan warna | 16.7M | warna |
Mode Tampilan | Mode Transmissive, biasanya Hitam | |
Dimensional garis besar |
543 ((H) × 317.4 ((V) × 8.2 ((D) tip. |
mm |
Pengolahan Permukaan | Anti-Glare, Hardcoating ((3H) | |
Lampu latar belakang | Tipe lampu 1-LED Bar | Pcs |
Definisi Pin Antarmuka
Pin | Simbol | Deskripsi |
1 | RO(0) N | Sinyal LVDS aneh- |
2 | RO ((0) P | Sinyal LVDS+ |
3 | RO(1) N | Sinyal LVDS aneh- |
4 | RO(1) P | Sinyal LVDS+ |
5 | RO(2) N | Sinyal LVDS aneh- |
6 | RO(2) P | Sinyal LVDS+ |
7 | GND | Tanah |
8 | ROCLK- | Jam LVDS yang aneh... |
9 | ROCLK+ | Jam LVDS ganjil + |
10 | RO(3) N | Sinyal LVDS aneh- |
11 | RO(3) P | Sinyal LVDS+ |
12 | RE(0) N | Bahkan sinyal LVDS- |
13 | RE(0) P | Bahkan sinyal LVDS+ |
14 | GND | Tanah |
15 | RE(1) N | Bahkan sinyal LVDS- |
16 | RE(1) P | Bahkan sinyal LVDS+ |
17 | GND | Tanah |
18 | RE(2) N | Bahkan sinyal LVDS- |
19 | RE(2) P | Bahkan sinyal LVDS+ |
20 | Ingatlah... | Bahkan LVDS Clock- |
21 | RECLK+ | Bahkan jam LVDS + |
22 | RE(3) N | Bahkan LVDS Clock- |
23 | RE(3) P | Bahkan jam LVDS + |
24 | GND | Tanah |
25 | WP | Tulis Pertahankan (Tinggi: Tulis Aktifkan, Rendah atau Buka: Tulis Batalkan) |
26 | SCL | I2C Serial Clock (untuk menyesuaikan VCOM) |
27 | SDA | I2C Serial Clock (untuk menyesuaikan VCOM) |
28 | 5V | Sumber daya DC |
29 | 5V | Sumber daya DC |
30 | 5V | Sumber daya DC |
Rating Maksimal mutlak
Parameter |
Simbol |
Min. |
Max. Apa yang terjadi? |
Satuan |
Tegangan Pasokan Daya |
V DD |
- 0.3 |
6 |
V |
Tegangan Pasokan Logika |
V IN |
VSS-0.3 |
V DD +0.3 |
V |
Suhu operasi |
TOP |
0 |
50 |
°C |
Suhu penyimpanan |
T ST |
- 20 |
60 |
°C |
Karakteristik lampu latar
Parameter |
Min. |
Seperti itu. |
Max. Apa yang terjadi? |
Satuan |
|
LED Light Bar Input Voltage PerInput Pin |
VPIN |
- |
55.2 |
- |
V |
LED Light Bar Input Current PerInput Pin |
IPIN |
- |
60 |
- |
MA |
Konsumsi Daya LED |
P BL |
- |
13.2 |
- |
W |
BLU Brightncs |
- |
300 |
350 |
- |
Cd/m2 |
Waktu Hidup LED |
|
|
50000 |
|
Jam |
Spesifikasi CTP
Kategori |
Parameter |
Spesifikasi |
Umum |
Struktur |
Cover Glass + ITO Sensor Glass |
|
Memperkuat Lensa Tutup |
Diperkuat Secara Fisik |
|
Kekerasan Permukaan Lensa Tutup |
≥6H (Keras pensil) |
|
Tingkat Transmisi Cahaya |
≥ 85% |
|
Suhu Operasi |
-10°C ~ +60°C, ≤85% RH |
|
Suhu penyimpanan |
-20°C ~ +70°C, ≤85% RH |
Listrik |
Antarmuka |
IIC / USB Opsional |
|
Sentuh IC |
Pemanfaatan bahan kimia |
|
Tegangan catu daya (VDD) |
IIC:3.3V USB: 5V |
|
Resistensi inang (SDA/SCL) |
Dapat dikonfigurasi pada Main-board |
Lingkungan |
Kondisi Operasi |
Fungsi dalam kabut/ Air permukaan/Glove |
Sifat permukaan |
Tinta permukaan |
Anti-UV |
|
Pengolahan Permukaan |
Anti-silau (Kabut: 3%) |
|
Laminasi LCD-TP |
OCR (Optically Clear Resin) |
Kepatuhan |
Standar Materi |
RoHS & Bebas Halogen |

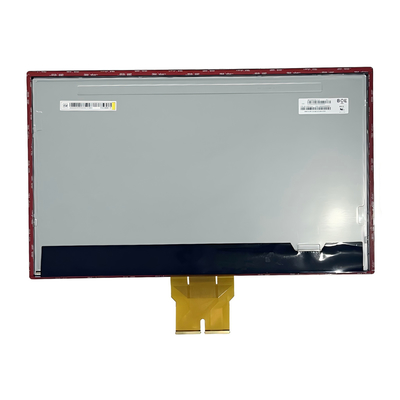

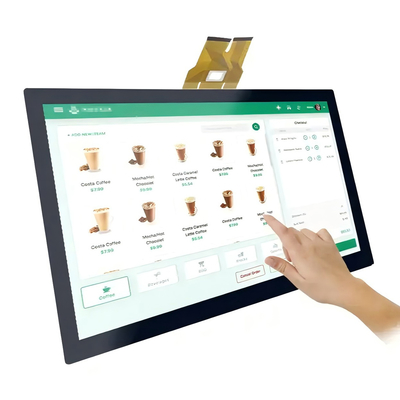

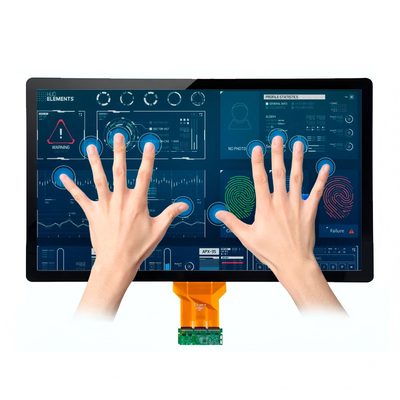

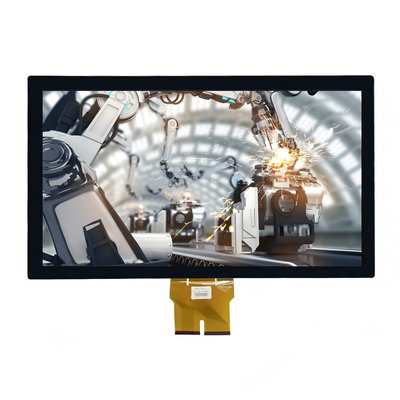

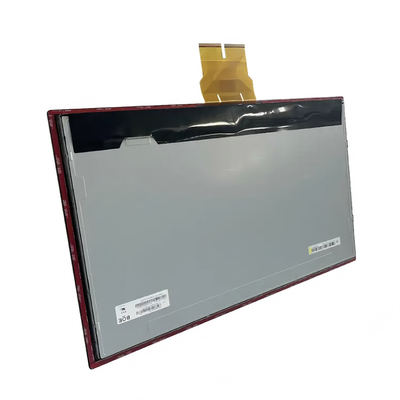

Gambar produk
