Detail produk:
|
produk: | 5.7 inci TFT LCD Display | Resolusi: | 640x480 VGA |
---|---|---|---|
Cahaya: | 500 CD/m² (tipikal) | Melihat arah: | 80° (All Directions, CR≥10) |
Rasio Kontras: | 1200:1 | antarmuka: | RGB 6-bit (40-pin) |
Suhu Operasi: | -30°C hingga +80°C | Pengaturan khusus: | Kaca/sensor/FPC menjahit |
IC pengemudi: | JD9168S | Seumur Hidup LED: | 30.000 Jam |
Menyentuh: | Kapasitas yang Diproyeksikan (PCAP) | Kepatuhan: | Mengikuti Rohs & Reach |
Menyoroti: | PCAP Sentuh Industrial TFT LCD,JD9168S Industrial TFT LCD,640x480 Industrial TFT LCD |
Tampilan LCD TFT 5,7" yang kokoh 500Nits dengan PCAP Touch - Industrial Grade Wide Temperature
SFTO570DX-7263AN dari Saef Technology memberikan kinerja yang luar biasa di lingkungan yang ekstrim. Dengan kecerahan 500 nits, rentang operasi -30 ° C hingga +80 ° C, dan sudut pandang 80 ° ke segala arah, ini 5.VGA TFT 7 inci dirancang untuk HMI industri, perangkat medis, dan dashboard mobil di seluruh Eropa dan Amerika Utara.
✅ Siap untuk Lingkungan Ekstrim: Beroperasi di dingin Arktik hingga panas gurun (-30 ° C ~ 80 ° C) dengan sertifikasi kelelahan termal 120 jam.
✅ Ketahanan Industri: Permukaan keras 3H tahan goresan + resistensi getaran acak (0.015G2/Hz, 5-500Hz).
✅ Daya yang Optimalkan: Konsumsi lampu latar hanya 1.5W + kontrol redup PWM (1-50kHz).
✅ Kejelasan Visual Tinggi: Rasio kontras 1200: 1 + 60% gamut warna NTSC.
Integrasi sentuhan yang mulus
Tingkatkan solusi Anda dengan kustomisasi sentuh Capacitive Projected (PCAP):
Opsi kaca: Gorilla Glass®/Tempered Glass/PMMA dengan lapisan AG/AR/AF.
Fleksibilitas sensor: Kaca/Film/Film+Film stack + bentuk FPC khusus.
Kompatibilitas pengontrol: EETI, ILITEK, Cypress, Goodix (interface I2C/USB/RS232).
Rapid Prototyping: Waktu lead sampel 4 minggu untuk kombinasi display + touch.
Ideal untuk: antarmuka medis yang dapat disterilkan, dashboard otomotif, kontrol otomatisasi pabrik.
Spesifikasi Produk
Artikel | Spesifikasi | Satuan |
Jenis LCD | TFT | - |
Tampilkan warna | 16.7M | - |
Arah Melihat | IPS, semua sudut pandang | Jam |
Suhu operasi | -30 ~ +80 | °C |
Suhu penyimpanan | -30 ~ +80 | °C |
Ukuran modul | Lihat gambar garis besar | mm |
Area Aktif ((W × H) | 115.20X86.40 | mm |
Jumlah Titik | 640 x 480 | titik |
Kontroler LCM | JD9168S | - |
Tegangan Pasokan Daya | 3.3 | V |
Lampu latar belakang | 3S7P-LED (putih) | pcs |
Antarmuka | Antarmuka RGB | - |
Dimensi Luar
Rating Maksimal Absolut
Artikel | Simbol | Min. | Max. Apa yang terjadi? | Satuan |
Tegangan Supply Tegangan | VCC | - 0.3 | 3.3 | V |
Tegangan Pasokan Lampu Belakang | VLED | - 0.3 | 6.0 | V |
Suhu operasi | Di atas | - 30 | 80 | °C |
Suhu penyimpanan | Tst | - 30 | 80 | °C |
Karakteristik lampu latar
Artikel | Simbol | Nilai Tipikal | |
Tegangan pasokan | VLED | 5V | |
Pasokan arus | IL | 300 - mA | |
Konsumsi Daya | PL | 1.5 - W | |
Frekuensi kontrol PWM | FPDIM | 50K Hz | |
Lampu latar ON-OFF | Tinggi |
VEN |
1VLED V |
Rendah | 0 - 0,4 V | ||
Tingkat Kontrol PWM | Tinggi |
VPDIM |
1.5 V |
Rendah | 0 - 0,4 V | ||
Keseragaman | ΔBp | 80% | |
Waktu Hidup | waktu | 40K jam |
Definisi Pin Antarmuka
Pin No. | Simbol | I/O | Definisi |
1 | U/D | Aku | Ke arah scan atas/bawah pada modul panel. |
2 | NC | - | Tidak ada koneksi. |
3 | HSYNC | Aku | Masukan sinkronisasi horizontal di antarmuka RGB. |
4-6 | VLED | P | Sumber daya untuk driver LED. |
7 | VCC | P | Sumber daya untuk TFT. |
8 | VSYNC | Aku | Masukan sinkronisasi vertikal di antarmuka RGB. |
9 | DE | Aku | Aktifkan input data di antarmuka RGB. |
10 | XL | Aku | Tidak ada koneksi. |
11 | YU | Aku | Tidak ada koneksi. |
12 | ADJ | Aku | Pin input sinyal PWM. |
13-15 | B5-B3 | Aku | Bus data biru. |
16 | VSS | P | Tanah. |
17-19 | B2-B0 | Aku | Bus data biru. |
20 | VSS | P | Tanah. |
21-23 | G5-G3 | Aku | Bus data hijau. |
24 | VSS | P | Tanah. |
25-27 | G2-G0 | Aku | Bus data hijau. |
28 | VSS | P | Tanah. |
29-31 | R5-R3 | Aku | Bus data merah. |
32 | VSS | P | Tanah. |
33-35 | R2-R0 | Aku | Bus data merah. |
36 | XR | Aku | Tidak ada koneksi. |
37 | YD | Aku | Tidak ada koneksi. |
38 | DCLK | Aku | Input jam piksel dalam antarmuka RGB. |
39 | VSS | P | Tanah. |
40 | L/R | Aku | Arahan scan kiri/kanan pada modul panel. |

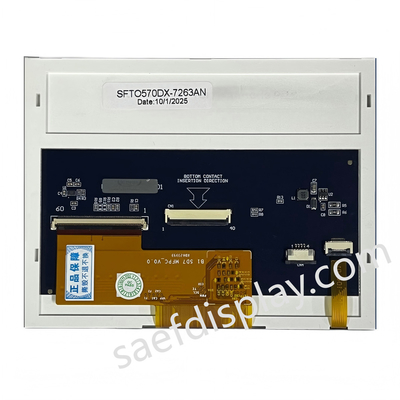

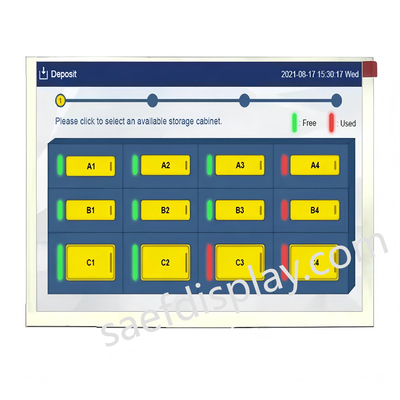

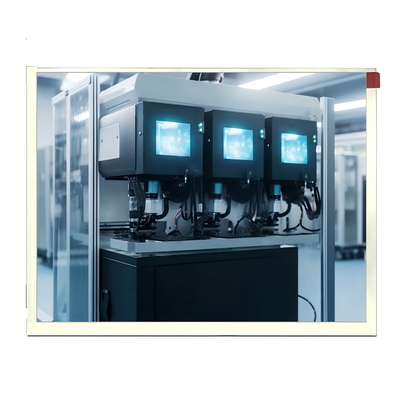

Gambar produk
