Detail produk:
|
Nomor model: | SFTO2700RX-7322AN | Ukuran layar: | Diagonal 27 inci |
---|---|---|---|
Resolusi: | 1920 × 1080 piksel (Stripe RGB) | Cahaya: | 1000 Cd/m² |
suhu penyimpanan: | -20°C hingga +60°C | Suhu Operasi: | 0°C hingga +50°C |
Rasio Kontras: | 1000:1 (Khusus) | antarmuka: | LVD dual-channel (2 piksel/jam) |
Waktu merespon: | 14ms (on/off, typ.) | Lampu latar belakang: | 50.000 jam |
Pengolahan Permukaan: | Pelapis AG/AR/AF (dapat dipilih) | Teknologi sentuh: | Opsional PCAP (CTP) |
kaca penutup: | Gorilla Glass/Tempered Glass/PMMA (Custom) | Titik sentuh: | 10 titik multi-touch |
antarmuka sentuh: | I²C/USB/RS232 (Dapat Dikonfigurasi) | Opsi IC: | Eeti, Ilitek, Cypress, Goodix |
Pengaturan khusus: | Pencetakan sutra, logo, cut-out | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Layar LCD TFT Resolusi RGB Stripe,Layar LCD TFT Dapat Dibaca di Bawah Sinar Matahari,Layar LCD TFT 27” |
1000Nit Cahaya Matahari-Membaca 27 "TFT LCD - Display Solusi Industri yang dapat disesuaikan
SFTO2700SM-7322AN dari Saef Technology adalah LCD TFT bercahaya tinggi 27 inci yang dirancang untuk lingkungan yang menantang.dan sudut pandang lebar 178°, ia memberikan visibilitas yang luar biasa dalam sinar matahari langsung, ideal untuk kios luar ruangan, HMI industri, dan peralatan medis di seluruh Eropa dan Amerika Utara.
✅ Ultra-HD Clarity: Resolusi 1920x1080 FHD dengan warna 16.7M memastikan citra yang jernih.
✅ Keandalan yang kokoh: Bekerja di -20°C~60°C ekstrim (penyimpanan) dan tahan kelelahan termal (24 siklus diuji).
✅ Efisiensi daya: Konsumsi maksimum hanya 5.3W meskipun output 1000nit.
✅ Umur panjang: 50.000 jam lampu latar LED (50% retensi kecerahan).
Disesuaikan dengan Kebutuhan Anda
Kami menyediakan kustomisasi end-to-end untuk mitra OEM / ODM:
Modifikasi panel: Ubah ukuran layar (dimensi non-standar didukung).
Fleksibilitas antarmuka: konversi LVDS, eDP, HDMI.
Integrasi firmware: OSD khusus, penyesuaian gamma, sekuensing daya.
Rapid Prototyping: 4 minggu lead time untuk sampel.
Ideal untuk aplikasi khusus: layar penerbangan, kendaraan militer, monitor medis bercahaya tinggi.
Permintaan Pribadi
Kontaksales2@saef.com.cnuntuk versi tertutup IP65, opsi sentuhan kapasitif, atau desain bezel khusus.
Spesifikasi
Posisi | Satuan | Spesifikasi |
Diagonal layar | mm | 27.0 |
Area aktif | mm | 597.888 ((H) x 336.312 ((V) |
Piksel H x V | - | 1920 ((x3) x 1080 |
Pixels Pitch | Um.. | 31.14 ((per satu triad) x31.14 |
Pengaturan piksel | - | Strip vertikal RGB |
Mode Tampilan | - | Biasanya hitam. |
Waktu Tanggapan | Msec | 14ms (biasanya, on/off) |
Berat badan | Gram | TBD |
Antarmuka Listrik | - | Input data RGB dual channel LVDS, 8 bit |
Warna Dukungan | - | 16.7M warna |
Pengolahan Permukaan | - | Anti-silau, 3H |
Suhu operasi | °C |
0 sampai +50 |
Suhu penyimpanan | °C | -20 sampai +60 |
Dimensi Luar
Definisi Pin Antarmuka
Pin No. | Simbol | Deskripsi |
1 | RxO0- | Masukan data diferensial LVDS negatif (data ganjil) |
2 | RxO0+ | Input data diferensial LVDS positif (data ganjil) |
3 | RxO1- | Masukan data diferensial LVDS negatif (data ganjil) |
4 | RxO1+ | Input data diferensial LVDS positif (data ganjil) |
5 | RxO2- | Masukan data diferensial LVDS negatif (data ganjil) |
6 | RxO2+ | Input data diferensial LVDS positif (data ganjil) |
7 | BIST | BIST |
8 | RxOCLK- | Input jam diferensial LVDS negatif (jam ganjil) |
9 | RxOCLK+ | Input jam diferensial LVDS positif (jam ganjil) |
10 | RxO3- | Masukan data diferensial LVDS negatif (data ganjil) |
11 | RxO3+ | Input data diferensial LVDS positif (data ganjil) |
12 | RxE0- | Masukan data diferensial LVDS negatif (data genap) |
13 | RxE0+ | Masukan data diferensial LVDS positif (data genap) |
14 | GND | Tanah |
15 | RxE1- | Masukan data diferensial LVDS negatif (data genap) |
16 | RxE1+ | Masukan data diferensial LVDS positif (data genap) |
17 | GND | Tanah |
18 | RxE2- | Masukan data diferensial LVDS negatif (data genap) |
19 | RxE2+ | Masukan data diferensial LVDS positif (data genap) |
20 | RxECLK- | Input jam diferensial LVDS negatif (jam genap) |
21 | RxECLK+ | Input jam diferensial LVDS negatif (jam genap) |
22 | RxE3- | Masukan data diferensial LVDS negatif (data genap) |
23 | RxE3+ | Masukan data diferensial LVDS positif (data genap) |
24 | GND | Tanah |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Tidak ada koneksi. |
28 | VDD | Tegangan Masuk Pasokan Listrik 5V |
29 | VDD | Tegangan Masuk Pasokan Listrik 5V |
30 | VDD | Tegangan Masuk Pasokan Listrik 5V |
Karakteristik optik
Parameter | Ketentuan | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
Sudut pandang (CR>10) |
Horizontal | θL | 89 | - |
tingkat |
|
θR | 89 | - | ||||
Vertikal | θT | 89 | - | |||
θB | 89 | - | ||||
Rasio Kontras | Pusat | 700 | 1000 | - | - | |
Waktu Tanggapan | Tr+Td | - | 14 | 20 | ms | |
CF Kromatisitas Warna (CIE1931) |
Merah x |
Tipe. -0.03 |
0.646 |
Tip. +0.03 |
- | |
Merah y | 0.341 | - | ||||
Hijau x | 0.327 | - | ||||
Hijau y | 0.612 | - | ||||
Biru x | 0.143 | - | ||||
Biru y | 0.041 | - | ||||
Putih x | 0.283 | - | ||||
Putih y | 0.289 | - | ||||
Pusat Luminans putih | YLI | 800 | 1000 | cd/m2 |

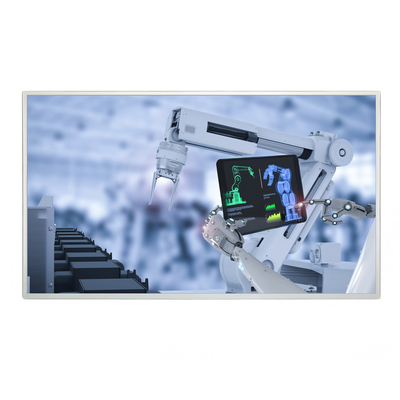

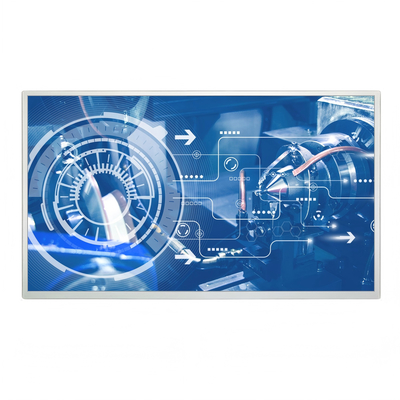

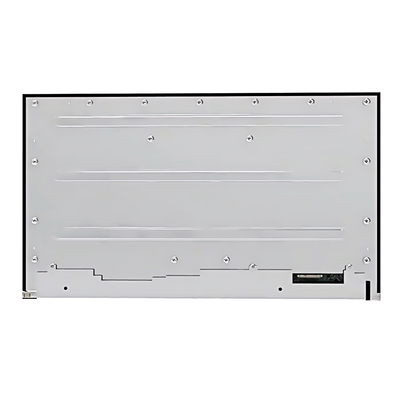

Gambar produk
