Detail produk:
|
Nomor model: | SFTO2700SM-7317AN | Ukuran layar: | Diagonal 27 inci |
---|---|---|---|
Resolusi: | 1920 × 1080 piksel (Stripe RGB) | Cahaya: | 350 cd/m² |
Suhu Operasi: | 0°C hingga +50°C | Rasio Kontras: | 1000:1 (Khusus) |
antarmuka: | LVD dual-channel (2 piksel/jam) | Waktu merespon: | 14ms (on/off, typ.) |
Lampu latar belakang: | 30.000 Jam | Pengolahan Permukaan: | Anti-silau, kekerasan 3H |
Input daya: | 5V ± 10% (maks 5.5V) | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 350 cd/m2 LCD TFT industri,LCD TFT Industri LVDS ganda,LCD TFT industri 27" |
Industri yang cocok 27-Zoll Display für Kontrollräume
Der SFTO2700SM-7317AN menggabungkan Full-HD-Auflösung dengan Industrierobustheit für Leitstände, Medizintechnik und Automatisierungssysteme.Dengan 350 cd/m2 Helligkeit und 89° Blickwinkel memberikan visualisasi yang jelas bahkan di bawah kondisi cahaya yang ketat.
Keuntungan utama untuk insinyur
✅ Industrielle Zuverlässigkeit
Operasi pada 0°C sampai 50°C (Lagerung -20°C~60°C)
Dual-LVDS-Schnittstelle dengan Taktfrequenz 74.25MHz
3H kratzfeste Anti-Reflex-Oberfläche
✅ Keunggulan Optik
10001:1 Kontrastverhältnis für scharfe Graustufdarstellung (Rasio kontras untuk performa yang tajam)
14ms Reaktionszeit (Schwarz-Weiß-Übergang)
Koordinat warna menurut CIE1931 (Weißpunkt x=0,283/y=0,289)
✅ Integrasi Einfache
Verriegelbarer JAE FI-X30HL-Stecker
Mode Waktu DE saja (kein HSYNC/VSYNC benötigt)
Befestigungspunkte yang kompatibel dengan VESA
Zertifizierte Robustheit (Pengakuan Kekuatan)
72h Hochtemperaturtest @60°C
24 Zyklen Thermischer Shock (-20°C ∼60°C)
ESD-Schutz: ±8kV (Kontakt) menurut IEC 61000-4-2
Prozessleittechnik: SCADA-Systeme, Pemeran Pemandu
Medizingeräte: OP-Monitore, Diagnosekonsolen
Otomatisasi laboratorium: Mikroskopiemonitore, Analysegeräte
Digital Signage: Sistem Infotainment yang Berguna untuk Industri
Sertifikat ISO: 9001:2015 (Kualität), 14001:2015 (Umwelt)
EMV: EN 55032:2015 Konform
Garansi: 2 tahun pada cacat fungsi
Pengiriman: ESD-Schutzverpackung, Montagezeichnungen (DXF)
Permintaan Pribadi
Kontaksales2@saef.com.cnuntuk versi tertutup IP65, opsi sentuhan kapasitif, atau desain bezel khusus.
Spesifikasi
Posisi | Satuan | Spesifikasi |
Diagonal layar | mm | 27.0 |
Area aktif | mm | 597.888 ((H) x 336.312 ((V) |
Piksel H x V | - | 1920 ((x3) x 1080 |
Pixels Pitch | Um.. | 31.14 ((per satu triad) x31.14 |
Pengaturan piksel | - | Strip vertikal RGB |
Mode Tampilan | - | Biasanya hitam. |
Waktu Tanggapan | Msec | 14ms (biasanya, on/off) |
Berat badan | Gram | TBD |
Antarmuka Listrik | - | Input data RGB dual channel LVDS, 8 bit |
Warna Dukungan | - | 16.7M warna |
Pengolahan Permukaan | - | Anti-silau, 3H |
Suhu operasi | °C |
0 sampai +50 |
Suhu penyimpanan | °C | -20 sampai +60 |
Dimensi Luar
Definisi Pin Antarmuka
Pin No. | Simbol | Deskripsi |
1 | RxO0- | Masukan data diferensial LVDS negatif (data ganjil) |
2 | RxO0+ | Input data diferensial LVDS positif (data ganjil) |
3 | RxO1- | Masukan data diferensial LVDS negatif (data ganjil) |
4 | RxO1+ | Input data diferensial LVDS positif (data ganjil) |
5 | RxO2- | Masukan data diferensial LVDS negatif (data ganjil) |
6 | RxO2+ | Input data diferensial LVDS positif (data ganjil) |
7 | BIST | BIST |
8 | RxOCLK- | Input jam diferensial LVDS negatif (jam ganjil) |
9 | RxOCLK+ | Input jam diferensial LVDS positif (jam ganjil) |
10 | RxO3- | Masukan data diferensial LVDS negatif (data ganjil) |
11 | RxO3+ | Input data diferensial LVDS positif (data ganjil) |
12 | RxE0- | Masukan data diferensial LVDS negatif (data genap) |
13 | RxE0+ | Masukan data diferensial LVDS positif (data genap) |
14 | GND | Tanah |
15 | RxE1- | Masukan data diferensial LVDS negatif (data genap) |
16 | RxE1+ | Masukan data diferensial LVDS positif (data genap) |
17 | GND | Tanah |
18 | RxE2- | Masukan data diferensial LVDS negatif (data genap) |
19 | RxE2+ | Masukan data diferensial LVDS positif (data genap) |
20 | RxECLK- | Input jam diferensial LVDS negatif (jam genap) |
21 | RxECLK+ | Input jam diferensial LVDS negatif (jam genap) |
22 | RxE3- | Masukan data diferensial LVDS negatif (data genap) |
23 | RxE3+ | Masukan data diferensial LVDS positif (data genap) |
24 | GND | Tanah |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Tidak ada koneksi. |
28 | VDD | Tegangan Masuk Pasokan Listrik 5V |
29 | VDD | Tegangan Masuk Pasokan Listrik 5V |
30 | VDD | Tegangan Masuk Pasokan Listrik 5V |
Karakteristik optik
Parameter | Ketentuan | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
Sudut pandang (CR>10) |
Horizontal | θL | 89 | - |
tingkat |
|
θR | 89 | - | ||||
Vertikal | θT | 89 | - | |||
θB | 89 | - | ||||
Rasio Kontras | Pusat | 700 | 1000 | - | - | |
Waktu Tanggapan | Tr+Td | - | 14 | 20 | ms | |
CF Kromatisitas Warna (CIE1931) |
Merah x |
Tipe. -0.03 |
0.646 |
Tip. +0.03 |
- | |
Merah y | 0.341 | - | ||||
Hijau x | 0.327 | - | ||||
Hijau y | 0.612 | - | ||||
Biru x | 0.143 | - | ||||
Biru y | 0.041 | - | ||||
Putih x | 0.283 | - | ||||
Putih y | 0.289 | - | ||||
Pusat Luminans putih | YLI | 300 | 350 | cd/m2 |
Karakteristik lampu latar
Parameter | Simbol | Nilai | Satuan | ||
Aku. | Seperti itu. | Max. Apa yang terjadi? | |||
Lampu Bar input Tegangan | VLED | 51 | 54 | 57 | V |
Lampu Bar input arus | ILED | - | 480 | - | mA |
Waktu Hidup LED | LBL | 20000 | 30000 | - | Jam |

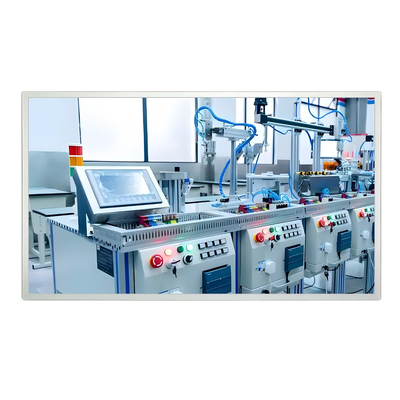

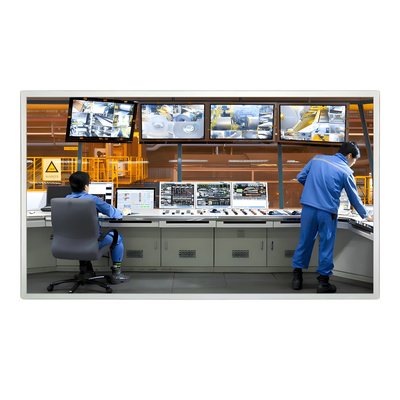

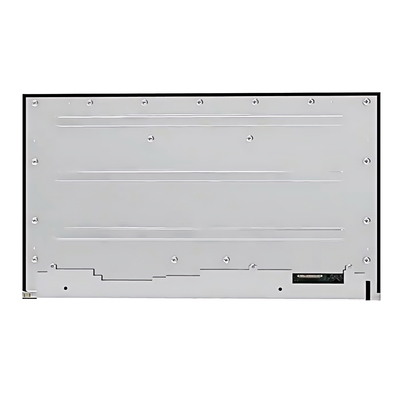

Gambar produk
