Detail produk:
|
Nomor model: | SFTO2150RX-7320AN | Ukuran layar: | Diagonal 21,5 inci |
---|---|---|---|
Resolusi: | 1920 × 1080 piksel (Stripe RGB) | Cahaya: | 500 cd/m² |
Suhu Operasi: | -30°C hingga +80°C | Rasio Kontras: | 1000:1 (Khusus) |
antarmuka: | LVD dual-channel (2 piksel/jam) | Lampu latar belakang: | 50.000 jam |
Konsumsi Daya: | 20.96W (LCD: 3.5W + Lampu Latar: 17.46W) | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 500 cd/m2 LCD TFT industri,LCD TFT Industri 21,5 inci |
Ultra-Rugged 21,5 "FHD TFT LCD untuk Lingkungan Kritis
SFTO2150RX-7320AN memberikan keandalan kelas militer untuk sistem industri yang menuntut kinerja visual tanpa kompromi.layar yang dapat dibaca sinar matahari ini unggul dalam diagnostik medis, kontrol aerospace, dan operasi lepas pantai.
Dirancang untuk Kondisi Ekstrim
Keandalan bersertifikat (Menurut Standar IEC):
240 jam @ 85°C/85% RH Operasi
100 Siklus Shock Termal (-30°C-60°C)
Perlindungan ESD: ±15kV (udara), ±8kV (kontak)
Pencitraan Medis: Monitor bedah, konsol MRI
Avionics: layar kokpit, sistem kontrol penerbangan
Marinir: jembatan navigasi, panel ruang mesin
Industri 4.0: HMI untuk CNC, robotika, SCADA
Direktif UE: ROHS 2011/65/EU, REACH SVHC, EN 55032 EMC
Sertifikasi keselamatan: UL 60601-1 (Medical), DNV-GL (Marine)
Garansi: 1 tahun penggantian fungsional
HSF: Konstruksi bebas halogen
Permintaan Pribadi
Kontaksales2@saef.com.cnuntuk versi tertutup IP65, opsi sentuhan kapasitif, atau desain bezel khusus.
Spesifikasi
Posisi | Spesifikasi | Satuan |
Ukuran layar aktif | 21.5 | inci |
Jumlah piksel | 1920 X 1080 | Pixel |
Area Tampilan | 476.64 (H) x 268.11 ((V) | mm |
Pembukaan Bezel | 479.84 ((H) x 271.3 ((V) | mm |
Dimensi garis besar | 495.6 ((H) x 292.4 ((V) x 10.35 ((D) | mm |
Luminance, Putih | 500 (Pusat 1 poin,Jenis) | cd/m2 |
Tegangan Masuk Sumber Daya | 12 (jenis) | V |
Tegangan Pasokan Daya | 5.0 (jenis) | V |
Konsumsi Daya | Total = 20,96 (Typ.) | W |
Rasio Kontras | 1000:1 | ... |
Waktu tanggap | 14 (Jenis) (G sampai G) | ms |
Suhu warna | TBD | K |
Berat badan | TBD ((Jenis) | Kilo |
Suhu operasi | -30 ~ 80 | °C |
Suhu penyimpanan | -30 ~ 85 | °C |
Karakteristik optik
Parameter | Simbol | Kondisi | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | ||
Sudut pandang rentang |
Horizontal |
Θ3 |
CR > 10 |
85 | 89 | - | Deg. | |
Θ9 | 85 | 89 | - | Deg. | ||||
Vertikal |
Θ12 | 85 | 89 | - | Deg. | |||
Θ6 | 85 | 89 | - | Deg. | ||||
Rasio kontras luminansi | CR |
Θ = 0. (Pusat) Normal Menonton Sudut |
450 | 500 | ||||
Transmisi Sel | Tr | - | 3.55 | - | % | |||
Keseragaman cahaya putih | ΔY | 75 | 80 | - | % | |||
Reproduksi berwarna |
Putih |
Wx | 0.283 | 0.313 | 0.343 | - | ||
Wy. | 0.299 | 0.329 | 0.359 | - | ||||
Merah |
Rx | 0.607 | 0.637 | 0.667 | - | |||
Ry | 0.320 | 0.350 | 0.380 | - | ||||
Hijau |
Gx | 0.266 | 0.296 | 0.326 | - | |||
Gy | 0.590 | 0.620 | 0.650 | - | ||||
Biru |
Bx | 0.120 | 0.150 | 0.180 | - | |||
Oleh | 0.02 | 0.05 | 0.08 | - | ||||
Tanggapan Waktu |
GTG | Tg | 14 | 25 | ms | |||
Cross Talk | CT |
- |
- |
2.0 | % |
Karakteristik lampu latar
Parameter | Simbol | Nilai | Satuan | ||
Min. | Seperti itu. | Max. Apa yang terjadi? | |||
Tegangan Masuk LED Light Bar Per Pin Masuk | VPIN | 46.5 | 48.5 | 51.5 | V |
LED Light Bar Input total arus | IPIN | --- | 360 | mA | |
Waktu Hidup LED | LLED | 40000 | 50000 | --- | Jam |
Konsumsi Daya | PBL | 17.46 | W |
Dimensi Luar
Definisi Pin Antarmuka
Pdalam Tidak | Simbol | Fungsi |
1 | RXO0- | Data transmisi negatif dari Pixel 0 (ODD) |
2 | RXO0+ | Positif Data Transmisi Pixel 0 (ODD) |
3 | RXO1- | Data Transmisi negatif dari Pixel 1 (ODD) |
4 | RXO1+ | Positif Data Transmisi dari Pixel 1 (ODD) |
5 | RXO2- | Data Transmisi negatif dari Pixel 2 (ODD) |
6 | RXO2+ | Positif Data Transmisi Pixel 2 (ODD) |
7 | GND | Power Ground |
8 | RXOC- | Jam Transmisi Negatif (ODD) |
9 | RXOC+ | Jam Transmisi Positif (ODD) |
10 | RXO3- | Data Transmisi negatif dari Pixel 3 (ODD) |
11 | RXO3+ | Positif Data Transmisi Pixel 3 (ODD) |
12 | RXE0- | Data transmisi negatif dari Pixel 0 (EVEN) |
13 | RXE0+ | Positif Data Transmisi dari Pixel 0 (EVEN) |
14 | GND | Power Ground |
15 | RXE1- | Data Transmisi negatif dari Pixel 1 (EVEN) |
16 | RXE1+ | Positif Data Transmisi dari Pixel 1 (EVEN) |
17 | GND | Power Ground |
18 | RXE2- | Data transmisi negatif dari Pixel 2 (EVEN) |
19 | RXE2+ | Positif Data Transmisi dari Pixel 2 (EVEN) |
20 | RXEC- | Jam Transmisi Negatif (EVEN) |
21 | RXEC+ | Jam Transmisi Positif (EVEN) |
22 | RXE3- | Data transmisi negatif dari Pixel 3 (EVEN) |
23 | RXE3+ | Positif Data Transmisi Pixel 3 (EVEN) |
24 | GND | Power Ground |
25 | NC | Tidak koneksi, pin ini harus terbuka |
26 | NC | Tidak koneksi, pin ini harus terbuka |
27 | NC | Tidak ada koneksi |
28 | VDD |
Sumber Daya: +5V |
29 | VDD | |
30 | VDD |

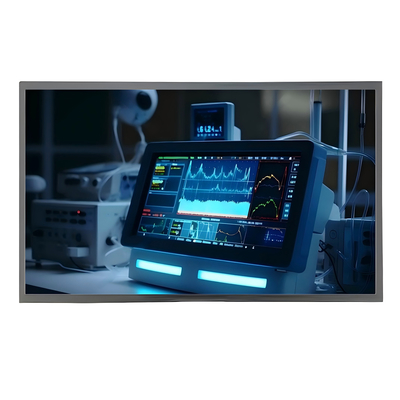

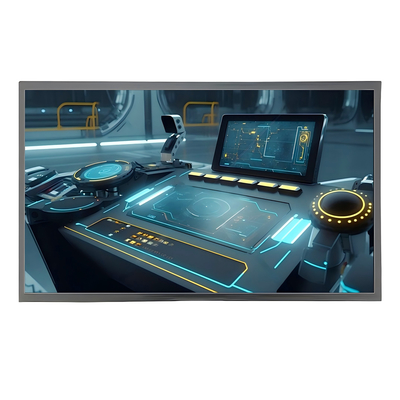

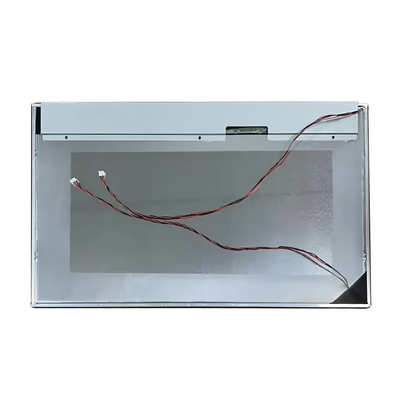

Gambar produk
