Detail produk:
|
Nomor model: | SFTO560SH-7316AN | Ukuran layar: | Diagonal 5,6 inci |
---|---|---|---|
Resolusi: | 640 × 480 piksel (Stripe RGB) | Cahaya: | 250 cd/m² |
Suhu Operasi: | -20°C hingga +70°C | teknologi: | Tn tft, transmisif |
antarmuka: | RGB digital 24-bit | Lampu latar belakang: | 15 LED, |
Melihat arah: | Pukul 12 optimal | Performa optik: | 51,2% NTSC |
Sumber daya listrik: | Logika 3.3V + penggerak tegangan ganda | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Modul TFT LCD Display,640x480 Tampilan Industri,5.6 inci TFT LCD Display |
LCD TFT berkinerja tinggi 5,6" untuk aplikasi industri
SFTO560SH-7316AN memberikan keandalan yang tangguh untuk sistem misi-kritis.
Keuntungan Teknis Utama
✅ Meningkatkan Visibilitas
Resolusi 640x480 dengan polariser antisilau
250 cd/m2 kecerahan tinggi untuk kemampuan membaca sinar matahari
5001:1 rasio kontras dengan 12 jam optimal melihat
✅ Ketahanan Industri
Bekerja pada suhu ekstrim (-20°C ~ +70°C)
Tahan kejut mekanik 100G (6ms durasi)
Perlindungan debu setara IP50 melalui konstruksi tertutup
✅ Dirancang untuk Stabilitas
Antarmuka RGB 24-bit dengan mode sinkronisasi DE/HV
Sistem penggerak dua tegangan (VGH:15V, VGL:-12V)
Kontrol arah pemindaian (L/R, U/D pin) untuk pemasangan fleksibel
Keandalan yang Disertifikasi
Melalui tes lingkungan yang ketat sesuai dengan standar internasional:
96 jam suhu tinggi (70 °C) & kelembaban (50 °C/90% RH)
Kejut termal 20-siklus (-30°C~80°C)
Perlindungan ESD: ±8kV (udara), ±4kV (kontak)
Kepatuhan Global
RoHS 2011/65/EU & REACH SVHC sesuai
Kemasan memenuhi arahan 94/62/EC
Pb-free solder kompatibel (Sn96.3-Ag3.3-Cu0.4)
Aplikasi
Otomasi Industri: panel HMI, antarmuka PLC
Perangkat medis: monitor pasien, diagnostik portabel
Sistem Transportasi: Layar kontrol kereta api, avionik
Peralatan pengujian: alat pengukuran lapangan, pemindai genggam
Permintaan Pribadi
Kontaksales2@saef.com.cnuntuk versi tertutup IP65, opsi sentuhan kapasitif, atau desain bezel khusus.
Spesifikasi
Fitur | Rincian |
Ukuran Tampilan (Diagonal) | 5.6 |
Jenis LCD | TN TFT |
Mode Tampilan | Transmissive / Biasanya putih |
Resolusi | 640 RGB x 480 |
Lihat Arah | Jam 12 |
Arah Inversi Skala Abu-abu | Jam 6 |
Modul Sketsa | 126.5 ((H) x 100 ((V) x 5.7 ((T) (Catatan 1) |
Daerah Aktif | 112.896 ((H) x84.672 ((V) |
Ukuran piksel | 58.8*3 x 176.4 |
Pengaturan piksel | RGB |
Pengolahan Permukaan Polarizer | Anti-silau |
Driver IC | ILI6192A-01&ILI5481A |
Tampilkan Warna | 16.7M |
Antarmuka | 24 Bits-RGB Interface |
Dengan atau Tanpa Panel Sentuh | Tanpa |
Suhu operasi | - 20️70 |
Suhu penyimpanan | - 30️80 |
Berat badan | 100 |
Karakteristik optik
Artikel | Simbol | Kondisi | Spesifikasi | Satuan | |||
Min. | Seperti itu. | Max. Apa yang terjadi? | |||||
Luminance di TFT (jika = 20mA/LED) |
Lv |
Biasanya sudut pandang θX = φY =0o |
200 |
250 |
- |
cd/m2 |
|
Rasio kontras (lihat 6.3) | CR | 600 | 1000 | - | |||
Waktu tanggap (Lihat 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
Putih | XW | 0.25 | 0.30 | 0.35 | |||
YW | 0.26 | 0.31 | 0.36 | ||||
Sudut pandang (Lihat 6.4) |
Horizontal | θX+ |
Pusat CR≥10 |
60 | 70 | - |
Deg. |
θX- | 60 | 70 | - | ||||
Vertikal | φY+ | 40 | 50 | - | |||
φY- | 60 | 70 | - | ||||
Rasio NTSC (Gamut) | - | 51.2 | - | % |
Karakteristik lampu latar
Artikel | Simbol | Kondisi | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
Tegangan lampu latar | VLED | Ta=25 oC, IF=20mA/LED | - | 9.3 | - | V |
Arus lampu latar | ILED | Ta=25 oC, VF=3,1V/LED | - | 100 | - | mA |
Penghambatan daya | PD | - | 930 | - | mW | |
Keseragaman | Rata-rata | 75 | 80 | - | % | |
Umur kerja LED ((25°C) | - | 20000 | 30000 | - | Jam | |
Metode penggerak | Arus konstan | |||||
Konfigurasi LED | 15 LED putih ((3 LED dalam satu string dan 5 kelompok secara paralel) |
Dimensi Luar
Definisi Pin Antarmuka
Pin No. | Simbol | I/O | Fungsi |
1 | VLED+ | P | Daya untuk anode lampu latar LED |
2 | VLED+ | P | Daya untuk anode lampu latar LED |
3 | VLED- | P | Daya untuk katode lampu latar LED |
4 | VLED- | P | Daya untuk katode lampu latar LED |
5 | GND | P | Power ground |
6 | VCOM | Aku | Masukan VCOM |
7 | VCC | P | Sumber daya listrik untuk sirkuit digital |
8 | MODE | Aku | Kontrol mode DE atau HV |
9 | DE | Aku | Aktifkan Data |
10 | VS | Aku | Masukan sinyal Vsync |
11 | HS | Aku | Masukan sinyal Hsync |
12 | B7 | Aku | Masukan data biru (MSB) |
13 | B6 | Aku | Masukan data biru |
14 | B5 | Aku | Masukan data biru |
15 | B4 | Aku | Masukan data biru |
16 | B3 | Aku | Masukan data biru |
17 | B2 | Aku | Masukan data biru |
18 | B1 | Aku | Masukan data biru |
19 | B0 | Aku | Masukan data biru (LSB) |
20 | G7 | Aku | Masukan data hijau (MSB) |
21 | G6 | Aku | Masukan data hijau |
22 | G5 | Aku | Masukan data hijau |
23 | G4 | Aku | Masukan data hijau |
24 | G3 | Aku | Masukan data hijau |
25 | G2 | Aku | Masukan data hijau |
26 | G1 | Aku | Masukan data hijau |
27 | G0 | Aku | Masukan data hijau (LSB) |
28 | R7 | Aku | Masukan data merah (MSB) |
29 | R6 | Aku | Masukan data merah |
30 | R5 | Aku | Masukan data merah |
31 | R4 | Aku | Masukan data merah |
32 | R3 | Aku | Masukan data merah |
33 | R2 | Aku | Masukan data merah |
34 | R1 | Aku | Masukan data merah |
35 | R0 | Aku | Masukan data merah (LSB) |
36 | GND | P | Power ground |
37 | DCLK | Aku | Jam sampel |
38 | GND | P | Power ground |
39 | L/R | Aku | Pilih arah pemindaian dari kiri ke kanan |
40 | U/D | Aku | Pilih arah pemindaian ke atas atau ke bawah |
41 | VGH | Aku | Daya positif untuk driver scan |
42 | VGL | Aku | Daya negatif untuk driver scan |
43 | AVDD | P | Sumber daya untuk sirkuit analog |
44 | Reset | Aku | Reset |
45 | POL | O | Polaritas dipilih untuk sinyal kontrol inversi garis |
46 | VCOM | Aku | Masukan VCOM |
47 | NC | - | Tidak ada konektor |
48 | NC | - | Tidak ada konektor |
49 | NC | - | Tidak ada konektor |
50 | NC | - | Tidak ada konektor |

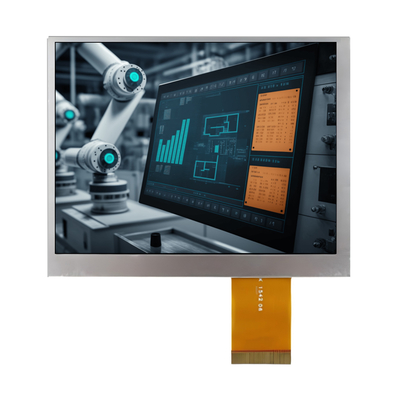

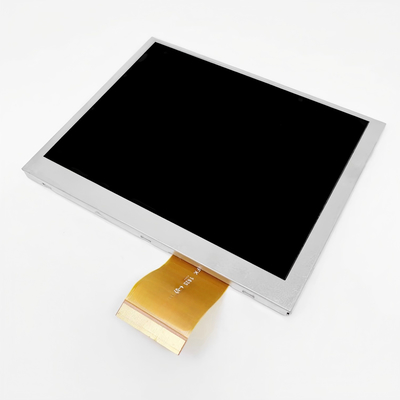

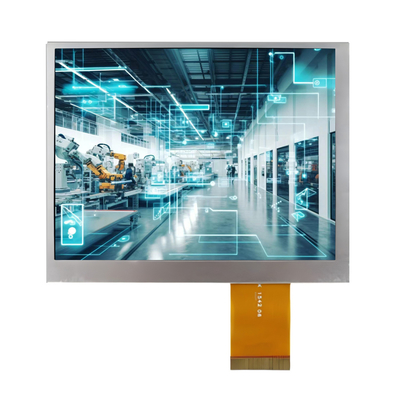

Gambar produk
