Detail produk:
|
| produk: | LCD TFT 2,8 inci | Resolusi: | 480 x 640 （VGA） |
|---|---|---|---|
| Warna: | 262K | Tipe tampilan: | IPS-TFT LCD |
| antarmuka: | RGB | Sudut pandang: | 80°/80°/80°/80° (L/R/U/D) |
| IC pengemudi: | ST7701S | Keterbacaan sinar matahari: | Ya. |
| Luminansi Permukaan: | 1000 cd/m2 (nits) | Aplikasi: | HMI industri, peralatan luar ruangan |
| Umur lampu latar: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Layar LCD TFT yang dapat dilihat oleh sinar matahari,480x640 Modul Tampilan Industri,1000nits TFT LCD display |
||
| Artikel | Spesifikasi | Satuan |
| Ukuran layar | 2.8 inci | Diagonal |
| Jumlah piksel | 480RGB ((H) x640 ((V) | Piksel |
| Area tampilan | 43.2 ((H) x57.6 ((V) | mm |
| Pitch piksel | 0.09 ((H) x0.09 ((V) | mm |
| Dimensi garis besar | 46.2x65.2x2.3±0.2 | mm |
| Pengaturan piksel | Strip Vertikal RGB | ―― |
| Mode Tampilan | Biasanya hitam. | ―― |
| Arah Melihat (mata) | Semua | ―― |
| Tampilkan Warna | 262K | ―― |
| Luminansi ((cd/m2) | 1100 | nit |
| Rasio Kontras | 1200:1 | ―― |
| Antarmuka | RGB | |
| Lampu latar belakang | Tipe lampu sisi LED | ―― |
| Drive IC | ST7701S | |
| Suhu Operasi | -20 ~ 70 | °C |
| Suhu penyimpanan | -30 ~ 80 | °C |
High Brightness 1000nits 2,8 inci TFT LCD Display adalah solusi utama bagi para profesional yang mencari tampilan yang kuat, serbaguna, dan berkinerja tinggi.Tingkatkan perangkat Anda dengan kecerahan dan kejelasan yang tak tertandingi, dan melayani berbagai aplikasi dari industri ke elektronik konsumen.
Dimensi Luar
Definisi Pin Antarmuka
| Pin No. | Simbol | Fungsi |
| 1 | LEDA | Lampu belakang LED (katode) |
| 2 | LEDK | Lampu belakang LED (katode) |
| 3 | GND | Tanah |
| 4 | VDD | Pasokan listrik. 2,8 ~ 3,3V |
| 5 | GND | Tanah |
| 6 | Reset | Setel ulang input. |
| 7 | GND | Tanah |
| 8 ~ 25 | DB17~DB0 | Masukan data biru RGB |
| 26 | GND | Tanah |
| 27 | SDA | Jam antarmuka SPI |
| 28 | SCL | Jam antarmuka SPI |
| 29 | CS | Chip pilih pin input |
| 30 | HSYNC | Sinyal sinkronisasi baris untuk operasi antarmuka RGB |
| 31 | HSYNC | Sinyal sinkronisasi frame untuk operasi antarmuka RGB |
| 32 | PCLK | Sinyal jam titik untuk operasi antarmuka RGB |
| 33 | DE | Sinyal aktif data untuk operasi antarmuka RGB |
| 34 | GND | Tanah |
Karakteristik Listrik
| Artikel | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
| Tegangan pasokan analog | VDD | 2.4 | 2.8 | 3.3 | V |
| Tegangan pasokan digital | VDDI | - | - | - | |
| Sinyal masukan Tegangan | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Unit lampu latar (GND=0V)
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
| Arus LED | IL | - | 45 | 60 | mA |
| Tegangan LED | VL | - | 11.2 | 13.6 | V |
| Waktu hidup LED yang beroperasi | Waktu | 40000 | - | - | Jam |
Spesifikasi optik
| Artikel | Simbol | Kondisi | Min | Jenis | Maksimal | Satuan | |
| Luminansi putih (Pusat) | Lv |
Θ=0 Normal Menonton Sudut IBL = 80mA |
1000 | 1100 | ... | cd/m2 | |
| Waktu tanggap | Tr+Tf | ... | 35 | 40 | ms | ||
| Rasio kontras | CR | 900 | 1200 | ... | ... | ||
|
Warna Kromatisitas (CIE1931) |
putih |
Wx | 0.278 | 0.308 | 0.338 | ||
| Wy. | 0.309 | 0.339 | 0.369 | ||||
|
Sudut pandang |
Hor |
ThL |
CR≥10 |
... | 80 | ... | |
| ΘR | ... | 80 | ... | ||||
|
Ver |
Aku | ... | 80 | ... | |||
| ΘD | ... | 80 | ... | ||||
| Keseragaman kecerahan | Rata-rata | Θ=0 | 80 | 90 | ... | % | |
| Gamut Warna | NTSC | Θ=0 | 65 | 70 | ... | % | |

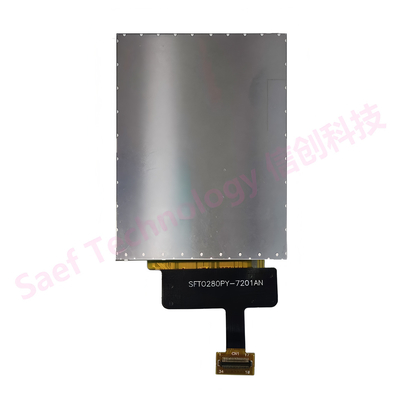

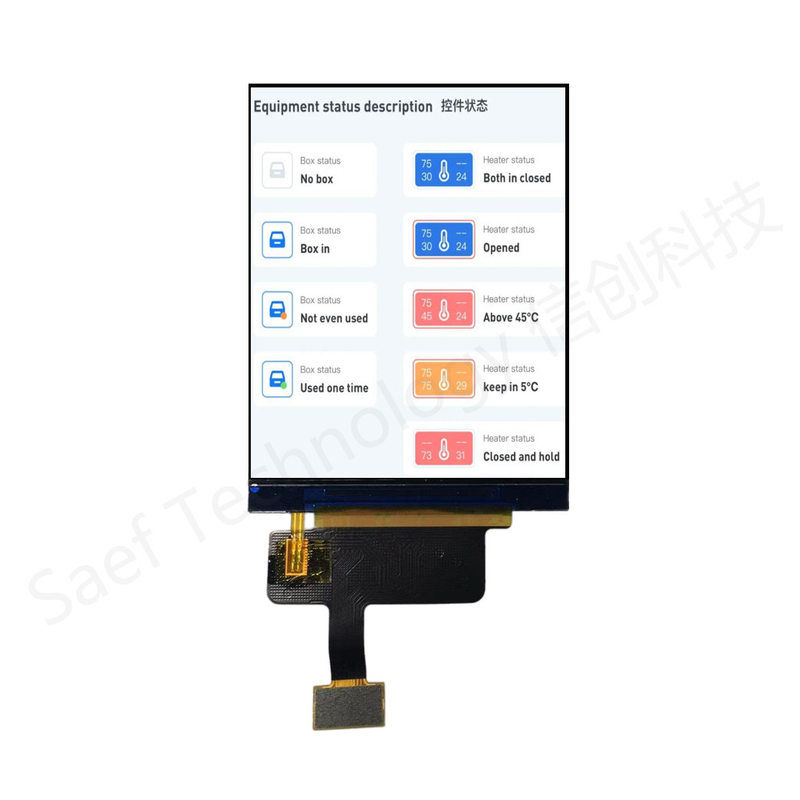

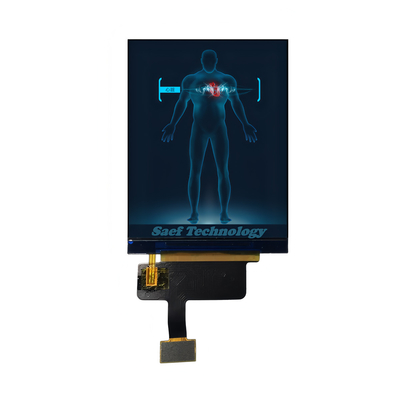

Gambar produk
