Detail produk:
|
| Produk: | 2.0 "TFT LCD | Teknologi Tampilan: | IPS, Semua Sudut Pandang |
|---|---|---|---|
| Resolusi: | 240x320 titik | antarmuka: | 8 bit paralel |
| Nomor PIN: | 22 pin | Hubungan: | Zif (dapat disesuaikan） |
| Luminansi Permukaan: | 400 Cd/m2 | Suhu Operasi: | -20 ℃ hingga +70 ℃ |
| Rasio Kontras: | 800 : 1 | Warna: | 262K |
| Jaminan: | 1 tahun | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Modul tampilan LCD 240x320 tft,400 Nits TFT LCD Display Module,IoT Devices TFT-LCD Display Module |
||
Tentang Produk ini 2 inci IPS TFT LCD Display: SFTO200JY-7251AN
Tingkatkan proyek IoT Anda dengan state-of-the-art 2-Inch High Brightness IPS TFT-LCD Display Module.layar kompak ini menawarkan resolusi 240x320 piksel, memberikan visual yang menakjubkan dan warna-warna cerah yang membawa ide-ide Anda menjadi hidup.
Fitur dan Manfaat Utama:
Aplikasi:
Mengapa Memilih Modul Tampilan Kami?
2-Inch High Brightness IPS TFT-LCD Display kami dibangun untuk kinerja, daya tahan, dan fleksibilitas.Manfaatkan kekuatan kejelasan visual yang luar biasa dan fleksibilitas desain untuk meningkatkan interaksi pengguna dalam aplikasi IoT AndaDengan fitur yang dapat diandalkan dan integrasi yang user-friendly, Anda dapat fokus pada apa yang paling penting - membawa ide-ide inovatif Anda ke pasar.
Pesanlah hari ini!
Transformasi proyek perangkat IoT Anda dengan solusi tampilan terbaik. Pesan 2 Inci High Brightness IPS TFT-LCD Display Module hari ini dan rasakan perpaduan sempurna kualitas, kinerja,dan keterjangkauan. Tersedia sekarang untuk pengiriman di seluruh AS!
Spesifikasi Produk
| Artikel | Spesifikasi |
| Mode Tampilan | Biasanya Hitam, Transmissive |
| Arah Melihat | Semua |
| Warna | 262K |
| Drive IC | ST7789P3 |
| Jenis antarmuka | 4Wire SPI |
| Dimensional Outline | 34.60 ((W) x 47.80 ((H) x 2.03 ((T) |
| LCD Area Aktif LCD | 30.60 ((W) x 40.80 ((H) |
| Resolusi | 240 RGB ((H) x 320 ((V) |
| Pixel Pitch | 0.1275 ((W) x 0.1275 ((H) |
| Permukaan Brightnes | 400 nits |
Dimensi Mekanis
Rating Maksimal mutlak
| Parameter | Simbol | Min | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | - 0.3 | 4.6 | V |
| Tegangan Pasokan Analog | VCC | - 0.3 | 4.6 | V |
| Suhu operasi | Di atas | - 20 | 70 | °C |
| Suhu penyimpanan | Tst | - 30 | 80 | °C |
| Kelembaban | RH |
... |
90% ((Max60C) | RH |
Karakteristik Listrik
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
- |
| Input Current | Aku tahu. |
... |
20 |
... |
mA |
Karakteristik lampu latar
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
| Arus ke depan | Jika |
... |
60 |
... |
mA |
| Waktu Hidup Operasi |
... |
30000 | 40000 |
... |
Jam |
Definisi Pin Antarmuka
|
Pin. Tidak. |
Simbol | Deskripsi |
| 1 | LED+ | Anode Lampu Belakang |
| 2 | LED- | Katode Lampu Belakang |
| 3-4 | NC | |
| 5 | IOVCC | Pasokan listrik untuk antarmuka ((1.8V-3.3V) |
| 6 | VCC | Pasokan listrik untuk analog ((2.8V-3.3V) |
| 7-14 | DB7-DB0 | Masukan data paralel / output. |
| 15 | RD |
Membaca diaktifkan di MCU 8080 antarmuka paralel. |
|
16 |
WR |
Menulis memungkinkan di antarmuka paralel. Tampilkan data/pin pemilihan perintah dalam antarmuka serial 4 baris. |
|
17 |
RS |
Daftar pilih pin RS= 1 : Tampilkan data. RS = √0 √: data perintah. |
| 18 | CS |
Chip pilih pin (LoSw) |
| 19 | TE | Sinyal efek merobek digunakan untuk menyinkronkan MCU ke memori bingkai |
| 20 | Reset | LCM Reset pin |
| 21 | SDA | Masukan data serial / output. |
| 22 | GND | Tanah |
Karakteristik optik
| Artikel | Simbol | Kondisi | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
|
Transmittansi (tanpa Polarizer) |
T ((%) |
- |
- |
(4.50) |
- |
% |
|
Transmisi (dengan Polarizer) |
T ((%) |
- |
- |
(Tahun 2012) |
- |
% |
| Rasio Kontras | CR |
Θ=0 Pengamatan normal sudut |
640 | 800 |
- |
- |
| Waktu Tanggapan | TR +TF |
- |
30 | 40 |
msec |
|
| Gamut Warna | S(%) | 54 | 60 |
- |
% |

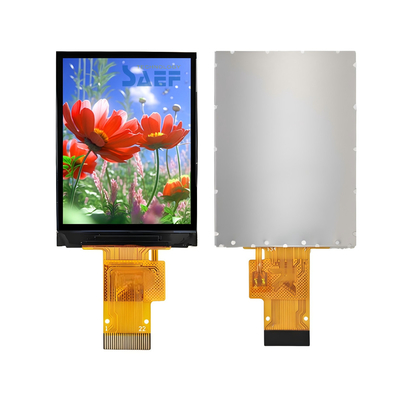

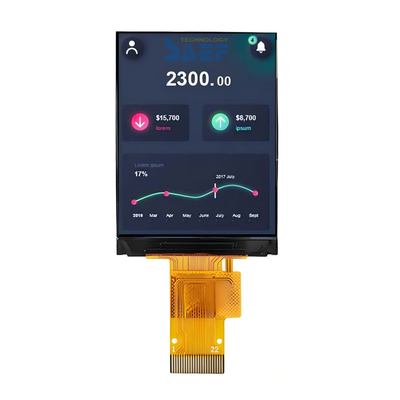

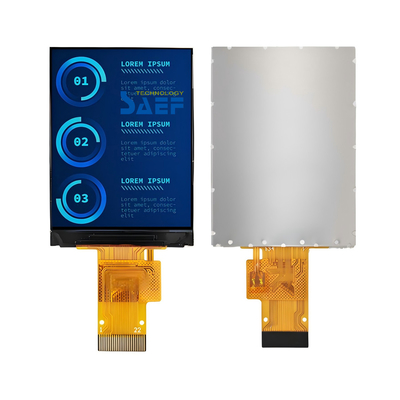

Gambar produk
Lebih banyak pilihan: SPI Interface (Model:SFTO200JY-7250AN)
