Detail produk:
|
| Kata kunci: | LCD TFT 8 inci | Resolusi: | 1920*1200 |
|---|---|---|---|
| antarmuka: | LVDS | Pin: | 45 pin |
| Layar sentuh: | Tersedia / Opsional | Luminansi Permukaan: | 1200 cd/m2 (nit) |
| Seumur Hidup LED: | 40.000 jam | Melihat arah: | Semua Sudut Pandangan |
| Hubungan: | Jenis konektor | Suhu Operasi: | –30℃ hingga +85℃ |
| Papan Mengemudi: | Tersedia / Opsional | Konstanta Arus LED: | Tersedia / Opsional |
| Kepatuhan: | REACH & Sesuai RoHS | Sertifikasi: | ISO9001:2015 / ISO14000:2015 |
| Menyoroti: | 1200nits TFT LCD,LCD TFT 8 inci,FHD TFT LCD |
||
Memperkenalkan 8 Inch TFT LCD Display - Kecerahan Tinggi, Resolusi Full HD untuk Aplikasi Industri dan Luar Ruang!
Spesifikasi Produk
| Parameter | Spesifikasi | Satuan | Perhatikan |
| Ukuran garis besar | 181.7 ((H) × 119.8 ((V) × 5.5 ((T) | mm | Kabut |
| Daerah Aktif | 172.224 ((H) ×107.640 ((V) | mm | Catatan 1.1 |
| Cahaya | 1000-1200 | cd/m2 | - |
| Jumlah piksel | 1920 ((H) xRGB × 1200 (V) | piksel | - |
| Pixel Pitch | 29.9 ((H) ×3×89.7 ((V) | μm | - |
| Pengaturan piksel | Strip Vertikal RGB | - | - |
| Tampilkan Warna | 16.7M | - | - |
| Gamut Warna | 70% (min.), 75% (jenis) | CF @C Cahaya | |
| Mode Tampilan | Biasanya hitam. | - | - |
| Arah Melihat | 85/85/85/85 (Typ.) 80/80/80/80 (Min.) | Deg. | CR>=10 |
| Berat badan | TBD | gram | - |
| antarmuka | LVDS 2 port ((8bit) | - | - |
| IC | FL5893DA | Catatan 1.2 |
Gambar Mekanis
![]()
Deskripsi Pin
| Tidak, tidak. | Simbol | Fungsi | Tidak, tidak. | Simbol | Fungsi |
| 1 | VLED- | Daya untuk backlight LED (Kathode) | 24 | GND | tanah |
| 2 | VLED- | Daya untuk backlight LED (Kathode) | 25 | OLV2P | Input data diferensial LVDS Positif |
| 3 | VLED+ | Daya untuk backlight LED (Anode) | 26 | OLV2N | Input data diferensial LVDS Negatif |
| 4 | VLED+ | Daya untuk backlight LED (Anode) | 27 | GND | tanah |
| 5 | NC | Tidak ada koneksi. | 28 | OLVCLKP | Input data diferensial LVDS Positif |
| 6 | GND | tanah | 29 | OLVCLKN | Input data diferensial LVDS Negatif |
| 7 | ELV3P | Input data diferensial LVDS Positif | 30 | GND | tanah |
| 8 | ELV3N | Input data diferensial LVDS Negatif | 31 | OLV1P | Input data diferensial LVDS Positif |
| 9 | GND | tanah | 32 | OLV1N | Input data diferensial LVDS Negatif |
| 10 | ELV2P | Input data diferensial LVDS Positif | 33 | GND | tanah |
| 11 | ELV2N | Input data diferensial LVDS Negatif | 34 | OLV0P | Input data diferensial LVDS Positif |
| 12 | GND | tanah | 35 | OLV0N | Input data diferensial LVDS Negatif |
| 13 | ELVCLKP | Input data diferensial LVDS Positif | 36 | GND | tanah |
| 14 | ELVCLK N | Input data diferensial LVDS Negatif | 37 | I2C _SDA | data input/output untuk I2C ((silakan biarkan pin ini terbuka.) |
| 15 | GND | tanah | 38 | I2C _SCL | Sinyal jam untuk I2C (silakan biarkan pin ini terbuka.) |
| 16 | ELV1P | Input data diferensial LVDS Positif | 39 | VDD_OTP | Pasokan listrik untuk sirkuit OTP (silakan biarkan pin ini terbuka.) |
| 17 | ELV1N | Input data diferensial LVDS Negatif | 40 | EEPEN | Hanya uji Pin (silakan biarkan pin ini terbuka.) |
| 18 | GND | tanah | 41 | VDDIN | Sumber daya listrik |
| 19 | ELV0P | Input data diferensial LVDS Positif | 42 | VDDIN | Sumber daya listrik |
| 20 | ELV0N | Input data diferensial LVDS Negatif | 43 | VDDIN | Sumber daya listrik |
| 21 | GND | tanah | 44 | VDDIN | Sumber daya listrik |
| 22 | OLV3P | Input data diferensial LVDS Positif | 45 | VDDIN | Sumber daya listrik |
| 23 | OLV3N | Input data diferensial LVDS Negatif |
Spesifikasi optik
| Parameter | Simbol | Kondisi | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Perhatikan | |
|
Jangkauan sudut pandang |
Horizontal |
Θ3 |
CR > 10 |
80 | 85 | - | Deg. |
Catatan 6.1 |
| Θ9 | 80 | 85 | - | Deg. | ||||
|
Vertikal |
Θ12 | 80 | 85 | - | Deg. | |||
| Θ6 | 80 | 85 | - | Deg. | ||||
| Rasio Kontras | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF Catatan 6.2/6.3 |
||
| Transmisi Sel | Tr | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| Ry | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| Gy | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| Oleh | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| Wy. | 0.318 | 0.338 | 0.358 | |||||
| Gamut Warna | Θ = 0 | 70 | 75 | - | % | |||
| Waktu Tanggapan | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | Catatan 6.5 | |
Parameter pengujian keandalan
| Tidak. | Posisi | Ketentuan |
| 1 | Tes penyimpanan suhu tinggi (HTS) | 85°C, 240 jam, Tidak beroperasi |
| 2 | Tes penyimpanan suhu rendah ((LTS) | -30°C, 240 jam, Tidak beroperasi |
| 3 | Tes Operasi Suhu Tinggi (HTO) | 85°C, 240 jam, beroperasi |
| 4 | Uji Operasi Suhu Rendah (LTO) | -30°C, 240 jam, beroperasi |
| 5 | Uji Operasi Kelembaban Termal (THO) | 60°C/90%RH, 240 jam, beroperasi |
| 6 | Tes penyimpanan siklus termal (TST) | -30~80°C, 100 siklus, 1 jam/siklus, Tidak beroperasi |
|
7 |
Gambar Menempel |
5*5 pola, 1 jam 25°C ± 2°C pola cek abu-abu 127, Setelah 3 menit, dinding harus dibasuh sepenuhnya. |

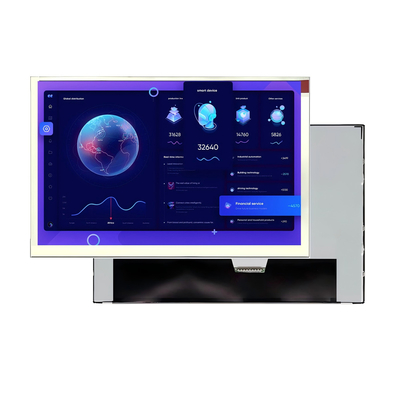

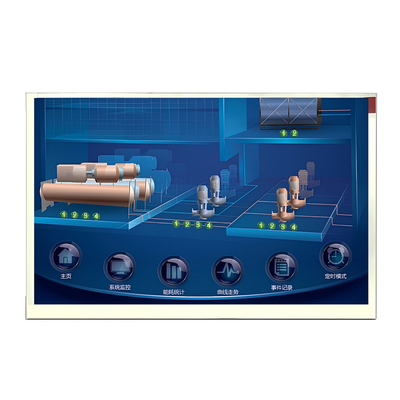

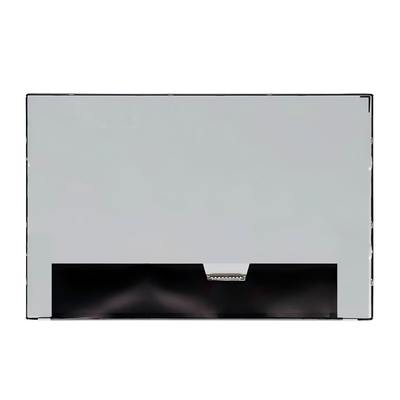

Gambar produk
![]()
![]()
