Detail produk:
|
Produk: | 1.77 inci TFT LCD | Resolusi: | 128*160 Piksel |
---|---|---|---|
Layar sentuh: | Tanpa | Melihat arah: | jam 12 |
antarmuka: | SPI 4 garis | Nomor PIN: | 14 |
Hubungan: | Pengaya | Luminansi Permukaan: | 300 cd/m2 (Dipersonalisasi) |
IC pengemudi: | ST7735 | Seumur Hidup LED: | 40.000 jam |
Suhu Operasi: | -20°C hingga +70°C | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Tampilan TFT LCD Low Power,Layar LCD TFT 1,77 inci |
Tentang item ini: 1.77 Inci TFT LCD Display SFTO177JY-7189AN
Tingkatkan perangkat Anda dengan layar LCD TFT 1,77 inci dari Shenzhen Saef Technology, produsen layar TFT terkemuka.layar TFT resolusi tinggi ini sempurna untuk berbagai aplikasi, mulai dari perangkat yang dapat dipakai hingga elektronik konsumen dan solusi tampilan IoT.
Fitur Utama
Aplikasi
Solusi IoT:Tampilan konsumsi daya rendah kami sangat cocok untuk perangkat yang terhubung, memastikan kinerja dan keandalan yang tahan lama.
Penggunaan Industri:Display kami dapat disesuaikan dan dibangun untuk bertahan dalam kondisi yang sulit, dan dipercaya oleh produsen peralatan industri di seluruh dunia.
Mengapa Memilih Teknologi Shenzhen Saef?
Sebagai produsen layar TFT terpercaya, kami berkomitmen untuk memberikan produk berkualitas tinggi yang memenuhi kebutuhan pelanggan global kami.77 Inci TFT LCD Display dirancang dengan presisi dan direkayasa untuk kinerja, membuatnya pilihan yang sempurna untuk proyek Anda berikutnya.
Jelajahi Seluruh Berbagai
Selain layar 1,77-inci, kami menawarkan berbagai layar TFT LCD, modul OLED, dan solusi tampilan khusus untuk memenuhi kebutuhan unik Anda.Kunjungi situs web kami untuk mempelajari lebih lanjut tentang produk dan layanan kami.
Hubungi Kami Hari Ini!
Apakah Anda membutuhkan produk standar atau solusi khusus, tim kami siap membantu. Marilah kita hidupkan ide Anda dengan teknologi tampilan mutakhir.
Shenzhen Saef Technology Ltd.Mitra Anda yang Dapat Dipercaya dalam Inovasi Tampilan.
Fitur
Artikel | Spesifikasi |
Mode Tampilan | Biasanya Hitam, Transmissive |
Arah Melihat | Jam 12 |
Warna | 262K |
Drive IC | ST7735 |
Jenis antarmuka | 4 Jalur SPI |
Dimensional Outline | 34.00 ((W) x 42.94 ((H) x 2.28 ((T) mm |
Area Aktif LCD | 28.032 ((W) x 35.04 ((H) mm |
Resolusi | 128 RGB ((H) x 160 ((V) piksel |
Pixel Pitch | 0.219 ((W) x 0.219 ((H) mm |
Gambar garis besar
Deskripsi Pin Antarmuka
Pin. Tidak. |
Simbol | Deskripsi |
1 | NC | Tidak ada koneksi. |
2 | GND | Tanah |
3 | LEDK | Katode Lampu Belakang |
4 | LEDA | Anode Lampu Belakang (3.0V-3.4V) |
5 | GND | Tanah |
6 | Reset | LCM Reset pin |
7 |
D/C |
Daftar pilih pin D/C = ∆ 1 ∆: Tampilkan data. D/C = √0 √: data perintah. |
8 | SDA | Masukan data serial / output. |
9 | SCL | Serial jam pin. |
10 | VCC | Pasokan listrik untuk analog ((2.8V-3.3V) |
11 | IOVCC | Pasokan listrik untuk antarmuka ((1.8V-3.3V) |
12 | CS |
Chip pilih pin ((Low ✓ aktif) |
13 | GND | Tanah |
14 | NC | Tidak ada koneksi. |
Diagram Skimatis
Rating Maksimal mutlak
Parameter | Simbol | Min | Maksimal | Satuan |
Tegangan Pasokan Logika | IOVCC | - 0.3 | 4.6 | V |
Tegangan Pasokan Analog | VCC | - 0.3 | 4.6 | V |
Suhu operasi | Di atas | - 20 | 70 | °C |
Suhu penyimpanan | Tst | - 30 | 80 | °C |
Kelembaban | RH |
... |
90% ((Max60C) | RH |
Karakteristik Listrik
Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
... |
Input Current | Aku tahu. |
... |
20 |
... |
mA |
Karakteristik lampu latar
Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
Arus ke depan | Jika |
... |
80 |
... |
mA |
Waktu Hidup Operasi |
... |
... |
40000 |
... |
Jam |
Karakteristik optik
Artikel | Simbol | Kondisi | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
Waktu tanggap | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
Rasio kontras | CR | θ = 0° | 200 | 300 |
- |
|
Sudut pandang |
Di atas | CR ¥10 | 40 | 45 | - |
Deg. |
Bagian bawah | CR ¥10 | 15 | 20 | - | ||
Ke kiri | CR ¥10 | 40 | 45 | - | ||
Benar. | CR ¥10 | 40 | 45 | - | ||
Warna CF Kromatisitas (CIE)
|
Wx |
θ = 0° |
- 0.02 |
0.308 |
+0.02 |
|
Wy. | 0.327 | |||||
Rx | 0.610 | |||||
Ry | 0.329 | |||||
Gx | 0.299 | |||||
Gy | 0.567 | |||||
Bx | 0.143 | |||||
Oleh | 0.111 | |||||
Bicara silang | ct | 2% | ||||
Transmittansi | Trans | 6.21% | 60,9% |
- |

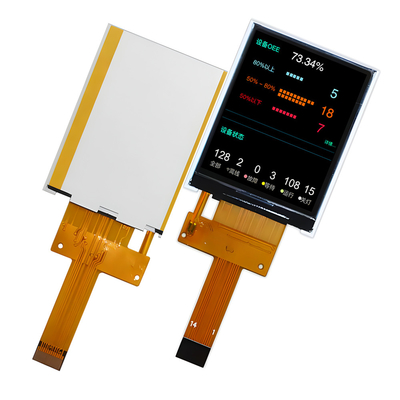

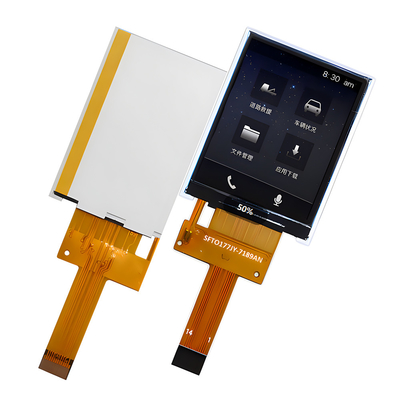

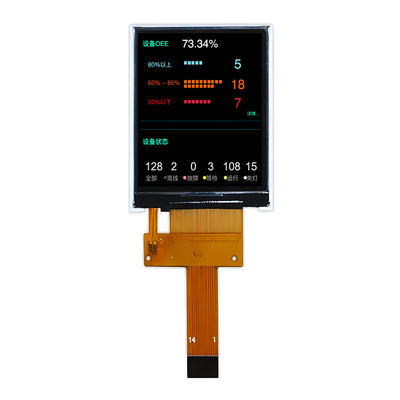

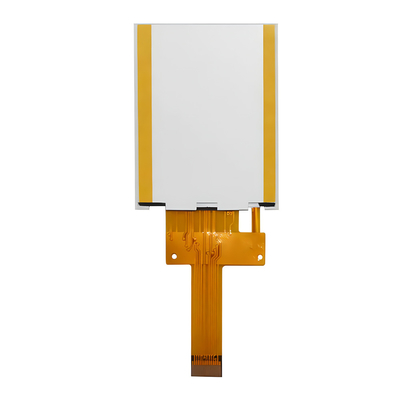

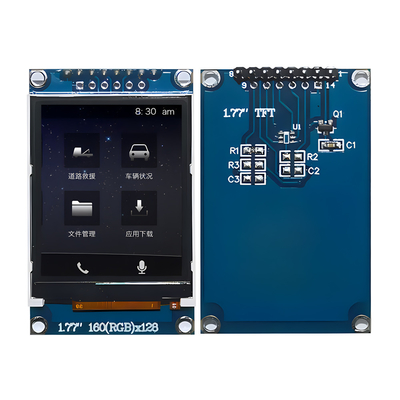

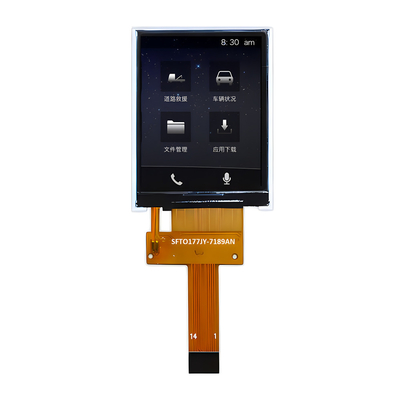

Foto produk
Uji Lingkungan / Keandalan
Tidak. | Titik pengujian | Kondisi | Pengamatan |
1 | Operasi suhu tinggi | Ts= +80°C, 240 jam |
Catatan 1 IEC60068-2-2, GB2423. 2-89 |
2 | Operasi suhu rendah | Ta= -30°C, 240 jam | Catatan 2 IEC60068-2-1 GB2423.1-89 |
3 | Penyimpanan Pada Suhu Tinggi | Ta= +80°C, 240 jam | IEC60068-2-2 GB2423. 2-89 |
4 | Penyimpanan Pada Suhu Rendah | Ta= -30°C, 240 jam | IEC60068-2-1 GB/T2423.1-89 |
5 | Penyimpanan dengan Suhu Tinggi & Kelembaban Tinggi | Ta= +60°C, 90% RH maksimal, 160 jam |
IEC60068-2-3 GB/T2423.3-2006 |
6 | Shock termal (tidak beroperasi) | -30°C 30 menit ~ +80°C 30 menit Waktu perubahan: 5 menit, 30 Siklus |
Mulailah dengan dingin suhu, berakhir dengan suhu tinggi IEC60068-2-14, GB2423.22-87 |
7 |
Pengeluaran elektrostatik (Operasi) |
C=150pF, R=330 Ω, 5 poin/panel Udara: ± 8KV, 5 kali; Kontak: ± 4KV, 5 kali; (Lingkungan: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
8 |
Getaran (Tidak beroperasi) |
Rentang frekuensi: 10 ~ 55Hz, Stroke: 1.mm Sweep: 10Hz~55Hz~10Hz 2 jam untuk setiap arah XYZ. (kondisi kemasan) |
IEC60068-2-6 GB/T2423.5-1995 |
9 | Shock (Tidak beroperasi) |
60G 6ms, ± X, ± Y, ± Z 3 kali untuk setiap arah |
IEC60068-2-27 GB/T2423.5-1995 |
10 | Uji drop paket |
Tinggi: 80 cm, 1 sudut, 3 tepi, 6 permukaan |
IEC60068-2-32 GB/T2423.8-1995 |
