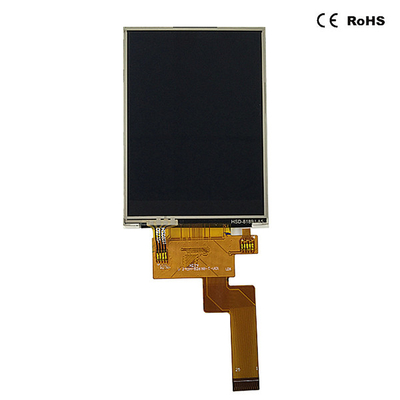

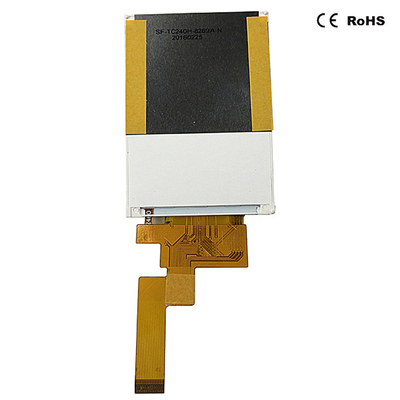

2.4-Inch IPS TFT LCD Display QVGA 240x320 Resolusi MCU antarmuka Dengan RTP

2.4-Inch IPS TFT LCD Display QVGA 240x320 Resolusi MCU antarmuka Dengan RTP
2.4-Inch IPS TFT LCD Display QVGA 240x320 Resolusi MCU antarmuka Dengan RTP 2.4-Inch IPS TFT LCD Display QVGA 240x320 Resolusi MCU antarmuka Dengan RTP 2.4-Inch IPS TFT LCD Display QVGA 240x320 Resolusi MCU antarmuka Dengan RTP 2.4-Inch IPS TFT LCD Display QVGA 240x320 Resolusi MCU antarmuka Dengan RTP

Gambar besar :  2.4-Inch IPS TFT LCD Display QVGA 240x320 Resolusi MCU antarmuka Dengan RTP

Detail produk:
Tempat asal: ShenZhen / Tiongkok
Nama merek: SAEF
Sertifikasi: ISO9001 / ISO14000
Nomor model: SF-TC240H-8269B-T
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 3 buah
Harga: The lowest market price guaranteed
Kemasan rincian: Paket Ekspor Standar
Waktu pengiriman: 1-5 minggu
Syarat-syarat pembayaran: L/C, , T/T, Western Union
Menyediakan kemampuan: 3000K pcs per bulan

2.4-Inch IPS TFT LCD Display QVGA 240x320 Resolusi MCU antarmuka Dengan RTP

Deskripsi
Produk: Layar TFT 2,4 Inci Resolusi: 240*320
Layar sentuh: Panel sentuh resistif Melihat arah: IPS Semua sudut pandang
antarmuka: MCU Nomor PIN: 25 pin
Hubungan: Pematerian Luminansi Permukaan: 250 cd/m2
IC pengemudi: ST7789V Seumur Hidup LED: 40.000 jam
Kepatuhan: REACH & Sesuai RoHS
Menyoroti:

240x320 TFT LCD Display

,

MCU Interface TFT LCD Display

,

2.4 inci TFT LCD Display


Tentang item ini SF-TC240H-8269B-T

Memperkenalkan kualitas tinggi kami 2.4-Inch IPS TFT LCD Display, menampilkan resolusi QVGA menakjubkan 240x320 piksel.tampilan ini ideal untuk berbagai aplikasi, termasuk sistem tertanam, perangkat genggam, dan proyek IoT.

Dengan antarmuka MCU canggih, integrasi lancar, memungkinkan konektivitas mudah dengan proyek mikrokontroler Anda.Teknologi In-Plane Switching (IPS) layar memastikan warna yang cerah dan sudut pandang yang luas, membuat grafis Anda hidup dengan kejelasan yang luar biasa. ditambah, kemampuan sentuhan resistif tambahan (RTP) memungkinkan interaksi intuitif,meningkatkan pengalaman pengguna melalui kontrol sentuh responsif.

Apakah Anda mengembangkan gadget baru, proyek DIY, atau meningkatkan perangkat keras yang ada, layar LCD IPS TFT 2,4 inci kami adalah pilihan sempurna untuk kinerja yang andal dan visual yang menakjubkan.Tingkatkan proyek Anda hari ini dengan tampilan mutakhir ini!

Fitur Utama:
  • Ukuran: 2,4 inci
  • Resolusi: 240x320 (QVGA)
  • Teknologi: IPS TFT LCD untuk warna terang dan sudut lebar
  • Antarmuka: Kompatibel dengan MCU untuk integrasi yang mudah
  • Sentuh: Resistive Touch Panel (RTP) untuk interaksi yang ramah pengguna

Dapatkan Anda sekarang dan membawa proyek Anda hidup!





Gambar Mekanis



2.4-Inch IPS TFT LCD Display QVGA 240x320 Resolusi MCU antarmuka Dengan RTP 0

2.4-Inch IPS TFT LCD Display QVGA 240x320 Resolusi MCU antarmuka Dengan RTP 1



Definisi Pin Antarmuka



Tidak, tidak. Nama PIN I/O Deskripsi
1 LED_K O Katode LED
2 LED_A O LED Anode
3 GND Aku Tanah
4 VCC Aku Sumber Daya 2.8V Tegangan
5 IOVCC Aku Sumber Daya 2.8V/1.8V Tegangan
6 FMARK O Pin output efek air mata
7 /CS Aku Pin input untuk sinyal pemilihan chip
8 Reset Aku LCM Reset sinyal masukan
9 RS Aku Register pilih sinyal
10 / WR Aku Menulis sinyal stroboscopic input pin
11 /RD Aku Membaca sinyal strobo pin input
12 GND Aku Tanah
13-20 DB7-DB0 I/O Tampilan Data I/O
21 GND Aku Tanah
22 XR O Pin Panel Sentuh
23 YD O Pin Panel Sentuh
24 XL O Pin Panel Sentuh
25 YU O Pin Panel Sentuh





Batas absolut maksimum



Artikel Simbol Nilai Satuan
Tegangan catu daya untuk logika VDD 1.6 ~ 3.3 V
Tegangan masukan Vin VDD + 0.3 V
Suhu operasi Topr -20 sampai 70 °C
Suhu penyimpanan Tstg -30 sampai 80 °C





Karakteristik DC



Artikel Simbol Min Jenis Maksimal Satuan Kondisi pengujian
Tegangan operasi VDD 2.6 2.8 3.3 V -
Arus pasokan IDD - - 5 mA VDD = 2,8V, Ta = 25°C
Tegangan masukan HIV 0.8VDD - VDD V -
VIL 0 - 0.2VDD V
arus kebocoran masukan IIL - Satu.0 - 1.0 mA VIN=VDD atau VSS



Karakteristik lampu latar



Artikel Simbol MIN TYP Maksimal UNIT

Tes

Kondisi

Tegangan Pasokan Vf 3.0 3.2 3.4 V Jika=80mA
Pasokan arus Jika - 80 - mA -
Tegangan kebalikan Vr - - 5 V -
Penghambatan daya Pd -   - mW -
Intensitas Cahaya untuk LCM

-

- 250 - Cd/m2 Jika=80mA
Keseragaman untuk LCM - 80 - - % Jika=80 mA



Karakteristik optik



Tidak, tidak. PEMBANGUNAN Simbol Ketentuan Spesifikasi Satuan
Min Jenis Maksimal
1 Waktu Tanggapan Tr+Tf 25°C - 15 - Nona
2 Transmittansi (Dengan PL) T ((%) - - 7.1 - -
3 Tingkat Kontras Cr

θ=0,

Sudut pandang normal

- 250 - -
4

Menonton

Sudut



Hor. θR CR>10 - 80 - Tingkat
θL - 80 -
Ver. Θ+ - 80 -
Aku... - 80 -

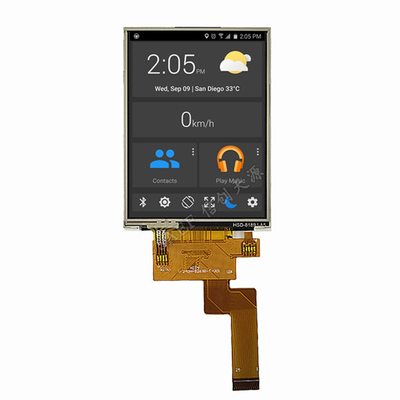

2.4 " inci TFT LCD Display Menggambar Produksi nyata Demonstrasi

2.4-Inch IPS TFT LCD Display QVGA 240x320 Resolusi MCU antarmuka Dengan RTP 2

2.4-Inch IPS TFT LCD Display QVGA 240x320 Resolusi MCU antarmuka Dengan RTP 3

2.4-Inch IPS TFT LCD Display QVGA 240x320 Resolusi MCU antarmuka Dengan RTP 4
