Detail produk:
|
| Produk: | 5.7 inci TFT LCD Display | Layar sentuh: | Tanpa |
|---|---|---|---|
| Resolusi: | 640x480 | Melihat arah: | Sudut pandang penuh IPS |
| IC pengemudi: | JD9168S | Nomor PIN: | 40 PIN |
| Hubungan: | Jenis konektor | Luminansi Permukaan: | 500 cd/m2 (nit) |
| antarmuka: | RGB | Seumur Hidup LED: | 40.000 jam |
| Menyoroti: | RGB Interface TFT LCD Display,640x480 Resolusi TFT LCD,Aplikasi Industri TFT LCD Display |
||
Tentang item ini SFTO570DX-7263AN
Tingkatkan proyek industri Anda dengan 5,7 inci TFT LCD Display, dirancang untuk kinerja optimal dan fleksibilitas.membuatnya ideal untuk berbagai aplikasi industri yang membutuhkan output visual yang jelas dan andal.
Fitur Utama:
Tampilan Kualitas Tinggi:Teknologi TFT 5,7 inci memberikan warna yang cerah dan gambar yang tajam, memastikan visibilitas yang sangat baik dalam berbagai kondisi pencahayaan.memberikan visual rinci untuk representasi data yang akurat.
Antarmuka RGB:Tampilan ini dilengkapi dengan antarmuka RGB, yang memfasilitasi integrasi yang mudah dengan berbagai sistem kontrol industri.Opsi konektivitas standar membuatnya mudah untuk berinteraksi dengan mikrokontroler dan perangkat lainnya.
Aplikasi serbaguna:TFT LCD ini sangat cocok untuk berbagai aplikasi industri, termasuk manufaktur, otomatisasi, sistem kontrol, dan banyak lagi.pemantauan peralatan, dan tampilan interaktif.
Desain yang tahan lama:Dibangun untuk menahan tuntutan lingkungan industri, modul tampilan menawarkan keandalan dan umur panjang, menjadikannya pilihan yang sangat baik untuk berbagai pengaturan, dari pabrik hingga laboratorium penelitian.
Pengguna-FriendlyDengan instruksi yang mudah diikuti dan dukungan untuk protokol tampilan standar, modul LCD ini memungkinkan integrasi yang mulus ke dalam proyek Anda saat ini, meminimalkan waktu dan upaya pengaturan.
Ukuran kompak:Faktor bentuknya yang kompak memungkinkan instalasi hemat ruang, membuatnya ideal untuk pengaturan sempit di mana real estat adalah premium.
Mengapa Memilih Tampilan Ini?
Layar LCD TFT 5,7 inci dengan Resolusi 640x480 dan Antarmuka RGB adalah solusi yang kuat untuk aplikasi industri yang membutuhkan kejelasan, daya tahan, dan kemudahan integrasi.Tingkatkan proyek Anda dengan modul tampilan berkinerja tinggi ini yang membantu meningkatkan interaksi pengguna dan memastikan presentasi data yang andal.
Pesan sekarang untuk menambahkan komponen penting ini ke kit alat industri Anda!
Spesifikasi Produk
| Artikel | Spesifikasi | Satuan |
| Jenis LCD | TFT | - |
| Tampilkan warna | 16.7M | - |
| Arah Melihat | IPS, semua sudut pandang | Jam |
| Suhu operasi | -30 ~ +80 | °C |
| Suhu penyimpanan | -30 ~ +80 | °C |
| Ukuran modul | Lihat gambar garis besar | mm |
| Area Aktif ((W × H) | 115.20X86.40 | mm |
| Jumlah Titik | 640 x 480 | titik |
| Kontroler LCM | JD9168S | - |
| Tegangan Pasokan Daya | 3.3 | V |
| Lampu latar belakang | 3S7P-LED (putih) | pcs |
| Antarmuka | Antarmuka RGB | - |
Dimensi Luar
Rating Maksimal Absolut
| Artikel | Simbol | Min. | Max. Apa yang terjadi? | Satuan |
| Tegangan Supply Tegangan | VCC | - 0.3 | 3.3 | V |
| Tegangan Pasokan Lampu Belakang | VLED | - 0.3 | 6.0 | V |
| Suhu operasi | Di atas | - 30 | 80 | °C |
| Suhu penyimpanan | Tst | - 30 | 80 | °C |
Karakteristik lampu latar
| Artikel | Simbol | Nilai Tipikal | |
| Tegangan pasokan | VLED | 5V | |
| Pasokan arus | IL | 300 - mA | |
| Konsumsi Daya | PL | 1.5 - W | |
| Frekuensi kontrol PWM | FPDIM | 50K Hz | |
| Lampu latar ON-OFF | Tinggi |
VEN |
1VLED V |
| Rendah | 0 - 0,4 V | ||
| Tingkat Kontrol PWM | Tinggi |
VPDIM |
1.5 V |
| Rendah | 0 - 0,4 V | ||
| Keseragaman | ΔBp | 80% | |
| Waktu Hidup | waktu | 40K jam | |
Definisi Pin Antarmuka
| Pin No. | Simbol | I/O | Definisi |
| 1 | U/D | Aku | Ke arah scan atas/bawah pada modul panel. |
| 2 | NC | - | Tidak ada koneksi. |
| 3 | HSYNC | Aku | Masukan sinkronisasi horizontal di antarmuka RGB. |
| 4-6 | VLED | P | Sumber daya untuk driver LED. |
| 7 | VCC | P | Sumber daya untuk TFT. |
| 8 | VSYNC | Aku | Masukan sinkronisasi vertikal di antarmuka RGB. |
| 9 | DE | Aku | Aktifkan input data di antarmuka RGB. |
| 10 | XL | Aku | Tidak ada koneksi. |
| 11 | YU | Aku | Tidak ada koneksi. |
| 12 | ADJ | Aku | Pin input sinyal PWM. |
| 13-15 | B5-B3 | Aku | Bus data biru. |
| 16 | VSS | P | Tanah. |
| 17-19 | B2-B0 | Aku | Bus data biru. |
| 20 | VSS | P | Tanah. |
| 21-23 | G5-G3 | Aku | Bus data hijau. |
| 24 | VSS | P | Tanah. |
| 25-27 | G2-G0 | Aku | Bus data hijau. |
| 28 | VSS | P | Tanah. |
| 29-31 | R5-R3 | Aku | Bus data merah. |
| 32 | VSS | P | Tanah. |
| 33-35 | R2-R0 | Aku | Bus data merah. |
| 36 | XR | Aku | Tidak ada koneksi. |
| 37 | YD | Aku | Tidak ada koneksi. |
| 38 | DCLK | Aku | Input jam piksel dalam antarmuka RGB. |
| 39 | VSS | P | Tanah. |
| 40 | L/R | Aku | Arahan scan kiri/kanan pada modul panel. |

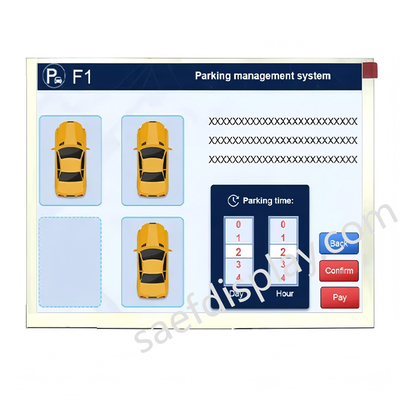

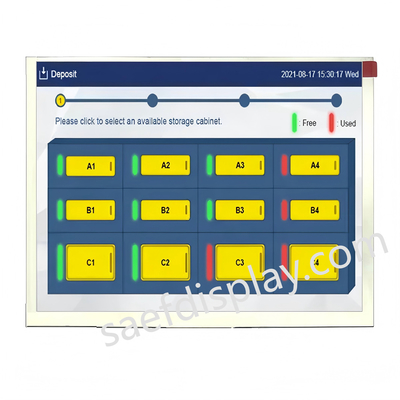

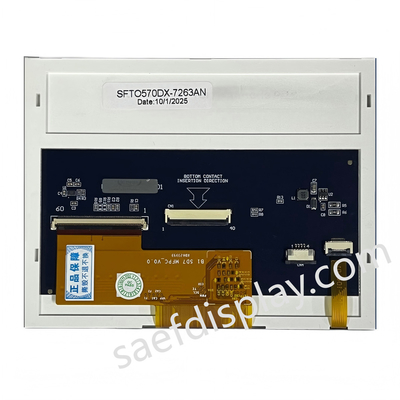

Gambar produk
