Detail produk:
|
| Produk: | Layar LCD TFT 10,4 inci | Resolusi: | 1024*600 titik |
|---|---|---|---|
| antarmuka: | LVDS | Luminansi Permukaan: | 800 cd/m2 ((nits) |
| Melihat arah: | IPS, Semua Sudut Pandang | Suhu Operasi: | -20°C hingga +70°C |
| suhu penyimpanan: | -30°C hingga +80°C | Hubungan: | ZIF FPC |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | LVDS Interface TFT Kecerahan Tinggi,800 Nits TFT LCD Display,Layar LCD TFT 10 |
||
Tentang item ini: SFTO1040YX-7241AN
Pengalaman visual yang menakjubkan denganTampilan LCD IPS TFT 10,4 inci dengan kecerahan tinggi, dirancang untuk memberikan kinerja yang luar biasa dalam berbagai aplikasi.800 nits, layar LCD ini memastikan gambar yang jelas dan bersemangat, membuatnya cocok untuk lingkungan indoor dan outdoor.
Cahaya:dengan nilai kecerahan800 nitS, layar ini unggul dalam kondisi terang, memberikan visibilitas yang sangat baik tanpa mengorbankan kualitas gambar.
Teknologi IPS berkualitas tinggi:Teknologi In-Plane Switching (IPS) menawarkan sudut pandang yang luas dan reproduksi warna yang akurat, memberikan pengalaman visual yang konsisten dan jelas dari sudut apa pun.
Resolusi:Tampilan menawarkan resolusi1024x768 piksel, memungkinkan gambar yang tajam dan rinci, sempurna untuk aplikasi industri, perangkat medis, dan kios interaktif.
Antarmuka LVDS:DilengkapiAntarmuka Sinyal Diferensial Tegangan Rendah (LVDS), tampilan ini memastikan transfer data yang cepat dan efisien, sehingga mudah untuk mengintegrasikan dengan berbagai perangkat dan sistem.
Peraturan10.4 inci IPS TFT LCD Displaysangat ideal untuk berbagai aplikasi, termasuk:
Menggabungkan kecerahan tinggi, akurasi warna yang sangat baik, dan pilihan konektivitas serbaguna,Tampilan LCD IPS TFT 10,4 inci dengan kecerahan tinggisangat cocok untuk para profesional yang mencari layar yang handal dan berkualitas tinggi untuk proyek mereka.tampilan ini menawarkan kinerja yang Anda butuhkan.
Upgrade solusi tampilan Anda hari ini dengan High Brightness 10,4 Inch IPS TFT LCD Display dan nikmati visibilitas dan kejelasan yang ditingkatkan dalam semua aplikasi visual Anda!
Spesifikasi Produk
| Artikel | Spesifikasi |
| Ukuran panel | 10.4 |
| Jumlah piksel | 1024 × RGB (3) × 768 |
| Daerah Aktif | 211.2 ((H) x 158.48 ((V)(mm) |
| Pixel Pitch | 0.20625 ((H) × 0.20625 ((V) x RGB (mm) |
| Dimensi garis besar | 225.8 ((W) × 174.3 ((H) × 5.6 ((D)(mm) |
| Jumlah Warna | 16.7M |
| Mode Tampilan | Mode transmisi, biasanya hitam |
| Arah Melihat | Penampilan penuh |
| Format Tampilan | Garis vertikal RGB |
| Pengolahan Permukaan | Anti-silau |
| Antarmuka | LVDS |
| Lampu latar belakang | LED putih |
| Suhu Operasi | -20 ~ +70°C |
| Suhu penyimpanan | -30 ~ 80°C |
Dimensi Luar
Rating absolut maksimum
| Artikel | Simbol | Min. | Max. Apa yang terjadi? | Satuan |
| Tegangan Pasokan Digital | VDD | - 0.3 | 5.0 | V |
| Lampu belakang Daya | V | - 0.3 | 28 | V |
Kondisi Operasi LCD
| Parameter | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
| Tegangan catu daya digital | VDD | 2.8 | 3.3 | 3.6 | V |
| Arus daya | IDD | ... | 0.3 | ... | A |
| VDD | PDD | 1.0 | W | ||
| Arus masuk | IRUSH | 2.0 | A | ||
| Lampu belakang Powe | V | 8.2 | 9.6 | 10.5 | V |
Definisi Pin Antarmuka
| Tidak, tidak. | Simbol | Fungsi |
| 1 | NC | Tidak ada koneksi. |
| 2 | GND | Tanah |
| 3 | RIN3+ | Sinyal LVDS ((+) -saluran 3 |
| 4 | RIN3- | Sinyal LVDS ((-) -saluran 3 |
| 5 | GND | Tanah |
| 6 | RXCLK+ | Sinyal Jam LVDS ((+) |
| 7 | RXCLK- | Sinyal Jam LVDS |
| 8 | GND | Tanah |
| 9 | RIN2+ | Sinyal LVDS ((+) -saluran 2 |
| 10 | RIN2- | Sinyal LVDS ((-) -saluran 2 |
| 11 | GND | Tanah |
| 12 | RIN1+ | Sinyal LVDS ((+) -saluran 1 |
| 13 | RIN1- | Sinyal LVDS ((-) -saluran 1 |
| 14 | GND | Tanah |
| 15 | RIN0+ | Sinyal LVDS ((+) saluran 0 |
| 16 | RIN0- | Sinyal LVDS (((-) saluran 0 |
| 17 | GND | Tanah |
| 18 | NC | Tidak ada koneksi. |
| 19 | GND | Tanah |
| 20 | SEL6/8 | SELB = ¥0 ¥ 8Bit SELB = ¥1 ¥ 6Bit |
| 21 | NC | Tidak ada koneksi. |
| 22 | NC | Tidak ada koneksi. |
| 23 | NC | Tidak ada koneksi. |
| 24 | Kembali | Fungsi panel terbalik |
| 25 | GND | Tanah |
| 26 | GND | Tanah |
| 27 | GND | Tanah |
| 28 | VCC | tegangan untuk sirkuit digital 3.3V |
| 29 | VCC | tegangan untuk sirkuit digital 3.3V |
| 30 | VCC | tegangan untuk sirkuit digital 3.3V |
Karakteristik optik
| Artikel | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
| Rasio Kontras | CR | - | 700 | - | ||
|
Luminance (tengah) |
L |
750 |
800 |
- |
cd/m2 |
|
| Toleransi cahaya | LU | 70 | 75 | % | ||
| Waktu Tanggapan | Naik + Turun | - | 30 | 35 | ms | |
|
Sudut pandang K=Rasio Kontras>10 |
Horizontal |
θx+ | 80 | 85 | - |
tingkat |
| θx- | 80 | 85 | - | |||
|
Vertikal |
θy+ | 80 | 85 | - | ||
| θy- | 80 | 85 | - | |||
|
Kromatisitas Warna (CIE1931) |
Merah |
x |
Tipe-0.05 |
0.617 |
Ketik + 0.05 |
|
| y | 0.327 | |||||
|
Hijau |
x | 0.332 | ||||
| y | 0.600 | |||||
|
Biru |
x | 0.146 | ||||
| y | 0.056 | |||||
|
Putih |
x | 0.299 | ||||
| y | 0.351 | |||||
| Gamma warna (ratio NTSC) |
70 |
% |
||||
Karakteristik lampu latar
| Artikel | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Perhatikan |
| Arus LED | ILED | 120 | mA | Total LED | ||
| Tegangan ke depan | VF | 30.6 | V | IF=120mA | ||
| arus terbalik | IR | 50 | μA | VR = 3,3 V, 1 LED | ||
| Penghambatan daya | Pd | 3960 | mW | Total LED | ||
| Arus puncak ke depan | IFP | 30 | mA | 1LED | ||
| Tegangan kebalikan | VR | 3.3 | V | 1LED | ||

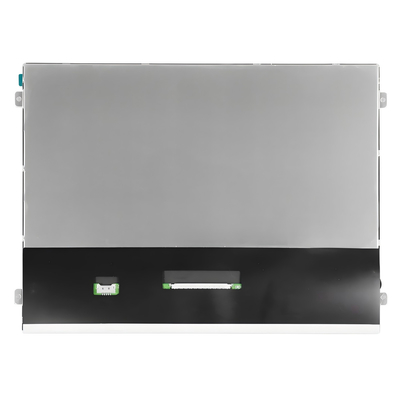

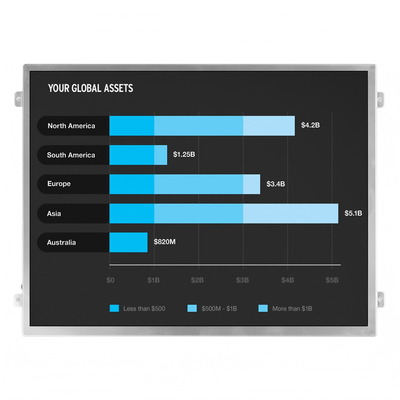

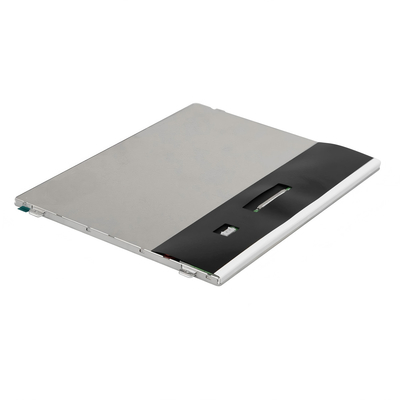

Gambar produk
