Detail produk:
|
| Produk: | Layar LCD TFT 7 inci | Resolusi: | 1024xRGBx600 |
|---|---|---|---|
| antarmuka: | RGB | antarmuka layar sentuh: | I2C |
| Luminansi Permukaan: | 1000 cd/m2(nit) | Suhu Operasi: | -30°C sampai +75°C |
| suhu penyimpanan: | -30°C sampai +80°C | Nomor PIN: | 50 pin |
| Melihat arah: | IPS, Semua Sudut Pandang | Daerah Aktif: | 154,21(T)x85,92(V) (mm) |
| Layar sentuh: | CTP opsional | Pengolahan Permukaan: | Lapisan keras (3H) |
| Tampilkan Warna: | 16,7 M | Hubungan: | ZIF |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 7-Inch High Brightness TFT,1024*600 TFT LCD display,1000nits TFT LCD display |
||
Tentang item ini SFTO700XC-7026ACT2, Kecerahan Tinggi 1000 nits 7-Inch IPS TFT LCD Display
Tingkatkan proyek Anda dengan High Brightness 1000 nits 7-Inch IPS TFT LCD Display.layar ini dirancang untuk memberikan gambar yang jernih dan warna-warna cerah, membuatnya ideal untuk berbagai aplikasi seperti mesin industri, perangkat genggam, tampilan luar ruangan, dan banyak lagi.
Fitur Utama:
Mengapa Pilih Layar LCD IPS TFT 7 Inci Kami?
Tampilan ini dirancang untuk daya tahan dan kinerja, memastikan penggunaan jangka panjang dalam lingkungan yang menuntut.Kecerahan dan kualitas yang unggul membuat layar kami pilihan yang ideal.
Spesifikasi:
Tingkatkan fungsi dan estetika produk Anda dengan High Brightness 7-Inch IPS TFT LCD Display.Pesan sekarang dan ambil langkah pertama menuju memberikan kinerja visual yang luar biasa dalam proyek Anda berikutnya!
Spesifikasi Produk
| Fitur | Spesifikasi |
| Jenis LCD | 7.0 inci |
| Resolusi (H*V) | 1024 ((RGB) ×600 |
| Jenis teknologi | a-Si TFT |
| Konfigurasi Pixel | Strip vertikal RGB |
| Mode Tampilan | Biasanya hitam. |
| Pengolahan Permukaan | Sinar |
| Arah Melihat | Semua |
| Arah Inversi Skala Abu-abu | Tidak. |
| OutlineDimensi (W x H x T) (mm) | 218.42* 146.9*9.55 |
| Area Aktif ((mm) | 154.21 kali 85.92 |
| Dengan / Tanpa layar sentuh | Dengan CTP |
| Jenis konektor yang cocok | 50PIN 0.5PITCH |
| Jenis lampu latar | LED |
| Antarmuka | RGB |
| Jumlah warna | 16.7M |
| Driver IC | HX8282A11 HX8696A01 |
| CTP IC | GT911 |
| Struktur CTP | G+G |
| Antarmuka CTP | I2C |
Dimensi eksternal LCD
CTP Dimensi eksternal
Definisi Pin Antarmuka
| Tidak, tidak. | Nama PIN | Deskripsi |
| 1 | LED-A1 | Tegangan daya untuk lampu latar LED Anode |
| 2 | LED-A2 | Tegangan daya untuk lampu latar LED Anode |
| 3 | LED-K1 | Tegangan daya untuk lampu latar LED Katode |
| 4 | LED-K1 | Tegangan daya untuk lampu latar LED Katode |
| 5 | GND | Power ground |
| 6 | VCOM | Tegangan VCOM |
| 7 | DVDD | Daya untuk sirkuit digital |
| 8 | MODE | Kontrol mode DE atau HV.H:DE mode.L:HSD/VSD |
| 9 | DE | Aktifkan data |
| 10 | VS | Masukan sinyal Vsync |
| 11 | HS | Masukan sinyal Hsync |
| 12 | B7 | Sinyal data biru (MSB) |
| 13 | B6 | Sinyal data biru |
| 14 | B5 | Sinyal data biru |
| 15 | B4 | Sinyal data biru |
| 16 | B3 | Sinyal data biru |
| 17 | B2 | Sinyal data biru |
| 18 | B1 | Sinyal data biru |
| 19 | B0 | Sinyal data biru (LSB) |
| 20 | G7 | GREEN Sinyal Data (MSB) |
| 21 | G6 | Sinyal data hijau |
| 22 | G5 | Sinyal data hijau |
| 23 | G4 | Sinyal data hijau |
| 24 | G3 | Sinyal data hijau |
| 25 | G2 | Sinyal data hijau |
| 26 | G1 | Sinyal data hijau |
| 27 | G0 | GREEN Sinyal data (GSB) |
| 28 | R7 | RED Sinyal Data (MSB) |
| 29 | R6 | Sinyal data Merah |
| 30 | R5 | Sinyal data Merah |
| 31 | R4 | Sinyal data Merah |
| 32 | R3 | Sinyal data Merah |
| 33 | R2 | Sinyal data Merah |
| 34 | R1 | Sinyal data Merah |
| 35 | R0 | RED Sinyal Data (LSB) |
| 36 | GND | Power ground |
| 37 | DCLK | Jam titik |
| 38 | GND | Power ground |
| 39 | L/R | Pilih arah scan kiri atau kanan. |
| 40 | U/D | Pilih arah pemindaian ke atas atau ke bawah. |
| 41 | VGH | Gerbang ON Tegangan |
| 42 | VGL | Gate OFF Voltage |
| 43 | AVDD | Tegangan daya untuk sirkuit analog. |
| 44 | Reset | Pin reset global |
| 45 | NC | Tidak ada koneksi. |
| 46 | VCOM | Tegangan VCOM |
|
47 |
DITHB |
Dithering fungsi.H:6bit resolusi ((terakhir 2bit dari data masukan Resolusi L:8bit (pengaturan default) |
| 48 | GND | Power ground |
| 49 | NC | Tidak ada koneksi. |
| 50 | NC | Tidak ada koneksi. |
Karakteristik Listrik
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
Tes kondisi |
|
Tegangan daya |
DVDD | 3.0 | 3.3 | 3.6 | V | - |
| AVDD | 9.4 | 9.6 | 9.8 | V | ||
| VGH | 17 | 18 | 18.5 | V | ||
| VGL | -7 | - 6 | - Lima.5 | V | ||
| Tegangan sinyal masukan | VCOM | 3.1 | 3.3 | 3.5 | V | |
| Logika input tegangan tinggi | HIV | 0.7DVD D | - | DVDD | V | |
| Logika input tegangan rendah | VIL | 0 | 0.3DVDD | V | ||
|
Saat ini untuk Driver |
IGH | - | 0.2 | 1 | mA | VGH = 16,0V |
| IGL | - | 0.2 | 1 | mA | VGL = 7,0V | |
| IDVDD | - | 4.0 | 1 | mA | DVDD = 3,3V | |
| IAVDD | - | 20 | 50 | mA | AVDD = 10,4V |
Spesifikasi lampu latar
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
| Arus ke depan | Jika | ... | 320 | - | mA |
| Tegangan ke depan | VF | 16.8 | 19.2 | 21 | V |
| Waktu hidup | 40000 | 50000 | H |
Karakteristik optik
| Artikel | Simbol | Kondisi | Min | Jenis | Maksimal | Satuan |
|
Sudut pandang |
θT |
CR≥10 |
- | 80 | - |
Gelar |
| θ B | - | 80 | - | |||
| θ L | - | 80 | - | |||
| θ R | - | 80 | - | |||
| Rasio Kontras | CR | θ=0° | 700 | 800 |
- |
- |
| Waktu Tanggapan | TON | 25°C |
- |
30 | 40 |
ms |
| TOFF | ||||||
| Keseragaman | U |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| Luminance | L |
- |
1000 |
- |
cd/m2 |

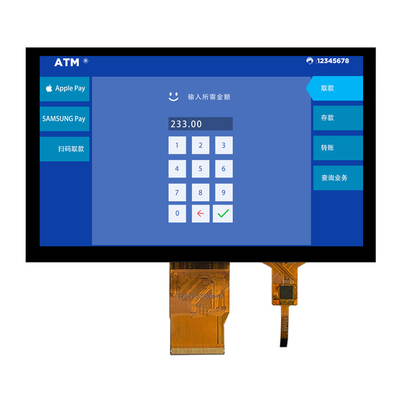

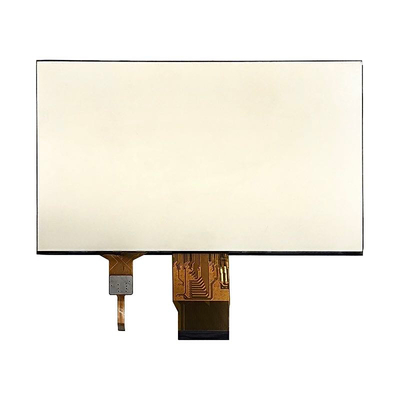

Gambar produk
