Detail produk:
|
| Kata kunci: | 6.86 inci Bar TFT | Resolusi: | 1280x480 |
|---|---|---|---|
| antarmuka: | MIPI | IC pengemudi: | FL7707 |
| Luminansi Permukaan: | 800 cd/m2 | Layar sentuh: | Layar sentuh kapasitif |
| Melihat arah: | IPS, Semua Sudut Pandang | Seumur Hidup LED: | 40.000 jam |
| Sertifikasi: | ISO9001:2015 / ISO14000:2015 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 1280*480 Titik TFT LCD Display,800nits Tampilan LCD Cerah Tinggi,6.86 inci TFT LCD Display |
||
Data Sheet Unduh
FL7707N_DS_V0.2_20230324_Pelanggan.pdf
Tentang barang iniSFTO686XC-7108BCT
Layar LCD IPS TFT 6,86 inci dari Saef Technology Ltd ini memiliki resolusi tinggi 1280x480, memberikan tampilan gambar yang jelas dan halus.Kecerahannya yang tinggi 800 nits memastikan visibilitas yang sangat baik dalam berbagai kondisi pencahayaan, sehingga sangat cocok untuk lingkungan luar ruangan atau terang. layar mengadopsi antarmuka MIPI, mendukung transmisi data yang cepat dan dilengkapi dengan layar sentuh kapasitif (CTP),memberikan respon sentuhan yang sensitif dan fungsi multi touch.
Fitur utama:
Spesifikasi teknis:
Skenario aplikasi:
Layanan khusus:
Ini cahaya tinggi 800 nits 6,86 inci IPS TFT LCD displayadalah pilihan yang ideal untuk berbagai aplikasi karena kinerja tampilan yang sangat baik dan pilihan antarmuka yang fleksibel.
Fitur
| Artikel | Isi | Satuan |
| Jenis LCD | TFT | - |
| Tampilkan warna | 16M | |
| Arah Melihat | Semua | Jam |
| Suhu operasi | -20 ~ +70 | °C |
| Suhu penyimpanan | -30 ~ +80 | °C |
| Ukuran modul | 66.6*181.0*6.9 | mm |
| Area Aktif (W × H) | 60.19 x 160.51 | mm |
| Jumlah Titik | 1280 × RGB × 480 | titik |
| Tegangan Pasokan Daya | 3.3 | V |
| Lampu latar belakang | 12-LED (putih) | pcs |
| Kecerahan ((LCM) | 800 | cd/m2 |
| Transfer data | MIPI | - |
| Jenis konektor LCM |
AFC30-S40FCC-00 |
0.5PITCH 40pin |
| Driver IC | FL7707 | |
| CTP IC | GT911 |
Gambar Mekanis
Deskripsi Pin
| Pin No. | Simbol | Fungsi |
| 1 | GND | Tanah |
| 2 | D0P | MIPI Input data lane0 (positif) |
| 3 | D0N | MIPI Input data lane0 (negatif) |
| 4 | GND | Tanah |
| 5 | D1P | MIPI Input data lane1 (positif) |
| 6 | D1N | MIPI Input data lane1 (negatif) |
| 7 | GND | Tanah |
| 8 | CLKP | Masukan MIPI CLK (positif) |
| 9 | CLKN | Masukan MIPI CLK (negatif) |
| 10 | GND | Tanah |
| 11 | D2P | MIPI Input data lane2 (positif) |
| 12 | D2N | MIPI Data lane2 input (negatif) |
| 13 | GND | Tanah |
| 14 | D3P | MIPI Input data lane3 (positif) |
| 15 | D3N | MIPI Data lane3 input (negatif) |
| 16-17 | GND | Tanah |
| 18-19 | VCC-1V8 | IO Power Supply ((1.65V ~ 3.6V) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | Pin reset global. aktif rendah untuk memasuki keadaan reset. sarankan untuk terhubung dengan sirkuit reset RC untuk stabilitas. biasanya tarik tinggi. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | Tanah |
| 28-29 | K | Lampu LED latar |
| 30 | GND | Tanah |
| 31 | VGL/NC | NC |
| 32-33 | GND | Tanah |
| 34 | VGH/NC | NC |
| 35-36 | A | Lampu latar LED Daya |
| 38-39 | VDD-3V3 | Pasokan Daya ((3.3 ~ 3.6V) |
| 40 | VCOM/NC | NC |
Rating Maksimal mutlak
| Parameter | Simbol | Kondisi | Min | Jenis | Maksimal | Satuan |
| Sumber daya listrik | VDD | Ta=25°C | - | 3.3 | - | V |
| Gerbang pada tegangan catu daya | VGH | - | 15 | - | V | |
| Gate Off Tegangan Sumber Daya | VGL | - | - 11 | - | V |
Karakteristik listrik ((Vss=0V,Ta=25°C)
| Parameter | Simbol | Kondisi | Min | Jenis | Maksimal | Satuan | |
| Sumber daya listrik | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| Sumber daya listrik | IOVCC | Ta=25°C | - | 1.8 | - | V | |
| Tegangan masukan | ¢ H ¢ | HIV | VIOVCC = 1,8V | 0.8VIOVCC | - | VIOVCC | V |
| Aku tidak tahu. | VIL | VIOVCC = 1,8V | 0 | - | 0.2VIOVCC | V | |
Spesifikasi lampu latar LED ((VSS=0V,Ta=25°C)
| Artikel | Simbol | Kondisi | Min | Jenis | Maksimal | Satuan | |
| Tegangan pasokan | - | - | - | 9.6 | - | V | |
| Arus pasokan | Jika | - | - | 240 | - | mA | |
| arus ke depan | Normal | Ipn | Seri 3 chip x 4 | - | - | mA | |
| Dimming | Ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Jam | |

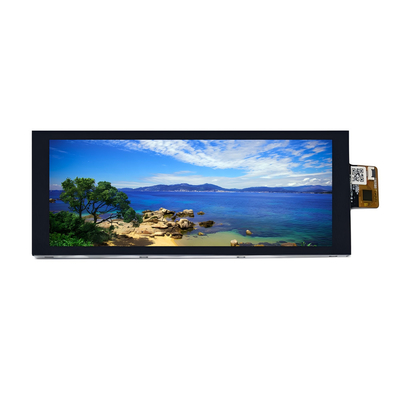

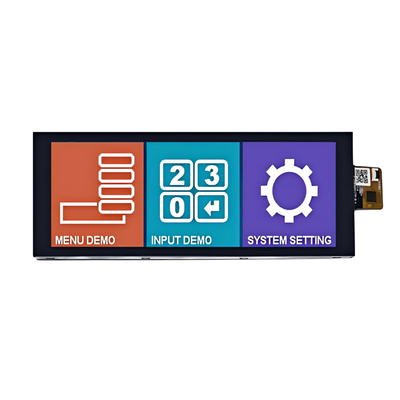

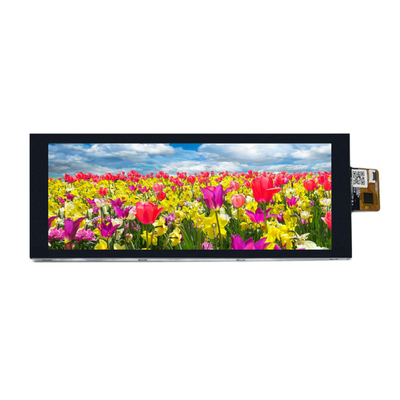

Gambar produk
