Detail produk:
|
| Kata kunci: | TFT LCD Display 12,1 Inch | Resolusi: | 1024*768 piksel |
|---|---|---|---|
| Daerah Aktif: | 245.76*184.32mm | Antarmuka LCD: | LVDS |
| Layar sentuh: | Tanpa sentuhan (PCAP opsional) | Luminansi Permukaan: | 1000 cd/m2 |
| Suhu Operasi: | -20 ℃ hingga +70 ℃ | suhu penyimpanan: | -30°C sampai +80°C |
| Tipe tampilan: | Sudut pandang penuh IPS | Rasio Kontras: | 1000 |
| Tampilkan Warna: | 16,7 M | Seumur Hidup LED: | 40.000 jam |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | Layar LCD TFT 12,1 inci,1024*768 TFT LCD Display |
||
Pencahayaan Tinggi 1000nits 12,1 Inch IPS TFT LCD Display
Tingkatkan pengalaman visual Anda dengan12.1 Inch High Brightness IPS TFT LCD DisplayDirancang untuk kejelasan dan kinerja, layar ini menawarkan kecerahan yang luar biasa dari1000 nits, memastikan gambar yang hidup bahkan di lingkungan yang cerah.1024x768 piksel, setiap detail menjadi hidup, membuatnya ideal untuk berbagai aplikasi termasuk kontrol industri, perangkat medis, dan signage luar.
Fitur Utama:
Spesifikasi:
Tingkatkan peralatan Anda dengan High Brightness kami12.1 inci IPS TFT layar LCDApakah Anda mengembangkan alat diagnostik canggih atau ingin meningkatkan tampilan produk Anda,layar LCD ini memenuhi kebutuhan Anda untuk keandalan dan kualitas.
Pesan sekarang!Hidupkan proyek Anda dengan visual yang jernih dan warna-warna cerah hari ini!
Fitur
| PEMBANGUNAN | Isi | UNIT |
| Jenis LCD | TFT / Transmissive / Biasanya Hitam | |
| Ukuran | 12.1 | Inci |
| Sudut pandang | 85/85/85/85 | |
| Mode Tampilan | Nominal Hitam | |
| LCD (W × H) | 260.48 × 204 × 7.2 | mm |
| Area aktif (W × H) | 245.76 × 184.32 | mm |
| Titik Pitch (W × H) | 00,08 × 0.08 | mm |
| Jumlah Titik (Piksel) | 1024 (RGB) × 768 | |
| Titik Putih (x,y) (Di Bawah Cahaya C) | X: 0.305, y: 0,347 (Typ.) | |
| Waktu Tanggapan | ≤ 35 | ms |
| Luminans LCD | 1000 (tipikal) | cd/m2 |
| Rasio Kontras | 10001:1 (Typ.) | |
| Jenis antarmuka | LVDS | |
| Kedalaman warna | 256K / 16.7M | |
| Pengaturan piksel | Strip RGB | |
| Pengolahan Permukaan | AG | |
| Temp Operasi | -20 ~ 70 | °C |
| Suhu penyimpanan | -30 ~ 80 | °C |
Dimensi Luar
Rating Maksimal mutlak
| Parameter | SYMBOL | MIN | Maksimal | UNIT |
| Tegangan Pasokan Daya | VDD | - 0.3 | 3.8 | V |
| LED_VCCS | - 0.3 | 25 | V | |
| Suhu operasi | TOP | - 20 | 70 | °C |
| Suhu penyimpanan | TST | - 30 | 80 | °C |
Spesifikasi lampu latar
| PEMBANGUNAN | SYMBOL | Nilai-nilai | UNIT | Perhatikan | ||
| Min. | TYP. | Max. | ||||
| Kekuatan output | LED+ | 23 | 24 | 25 | V | LED+ = 24V @8S4P |
| 35 | 36 | 37 | V | LED+ = 36V @11S4P | ||
| Daya output saat ini | ILED1-~LED4- | 44.55 | 45 | 45.45 | mA |
Total 180mA (tipe) (45mA x 4kanal) |
Karakteristik optik
| PEMBANGUNAN | SYM | Kondisi | MIN | TYP | Maksimal | UNIT | |
|
Jangkauan sudut pandang |
θ |
️ = 90° | 85 | 89 | - | Dega | |
| ️ = 270° | 85 | 89 | - | Dega | |||
| ️ = 0° | 85 | 89 | - | Dega | |||
| ️ = 180° | 85 | 89 | - | Dega | |||
|
Warna Kromatisitas (CIE1931) |
Putih |
x |
X=0, Y=0 R=G=B=255 Skala abu-abu |
- 0.02 |
0.305 |
+0.02 |
- |
| y | 0.347 | ||||||
| Transmittansi Pusat | T% | 5.06 | 5.62 | - | % | ||
| Waktu Tanggapan | Tr+Tf | - | 25 | 35 | ms | ||
| Rasio Kontras | Cr | 700 | 1000 | - | - | ||
| Waktu Tanggapan | Tr+Tf | x=0, Y =0 | - | 25 | 35 | ms | |
Definisi Pin Antarmuka
| Tidak, tidak. | SYMBOL | Deskripsi |
| 1 | RX3+ | Input data diferensial, CH3 (positif) |
| 2 | RX3- | Input data diferensial, CH3 (negatif) |
|
3 |
BIST |
Operasi normal/Pilih pola BIST BIST=0: Operasi normal BIST=1: modus BIST |
|
4 |
SEL68 |
LVDS 6/8 bit kontrol fungsi pilih, SEL68=1: data input LVDS adalah 6 bit SEL68=0: data input LVDS adalah 8 bit |
| 5 | GND | Tanah |
| 6 | RXC+ | Input Jam Diferensial (Positif) |
| 7 | RXC- | Input Jam Diferensial (Negatif) |
| 8 | GND | Tanah |
| 9 | RX2+ | Input data diferensial, CH2 (positif) |
| 10 | RX2- | Input data diferensial, CH2 (negatif) |
| 11 | GND | Tanah |
| 12 | RX1+ | Input data diferensial, CH1 (positif) |
| 13 | RX1- | Input data diferensial, CH1 (negatif) |
| 14 | GND | Tanah |
| 15 | RX0+ | Input data diferensial, CH0 (positif) |
| 16 | RX0- | Input data diferensial, CH0 (negatif) |
|
17 |
reLR |
Kontrol tampilan kiri atau kanan LR=1: Kiri--> Kanan LR=0: Kanan--> Kiri |
|
18 |
reUD |
Up atau Down display control LR=1: Up-->Down LR=0: Ke bawah--> Ke atas |
| 19 | VDD | Sumber daya 3.3V |
| 20 | VDD | Sumber daya 3.3V |

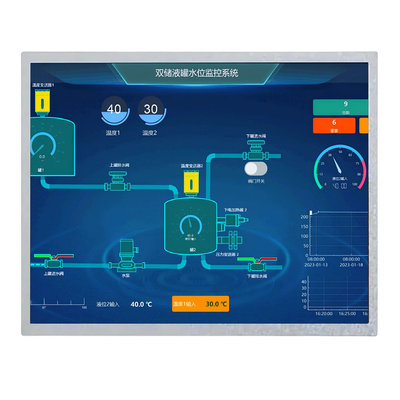

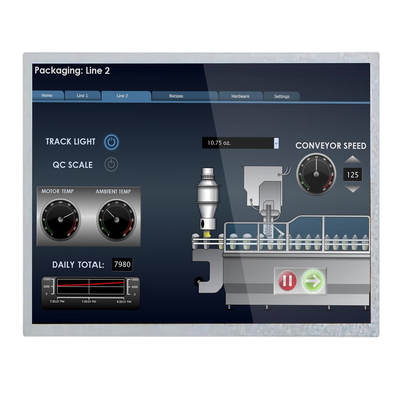

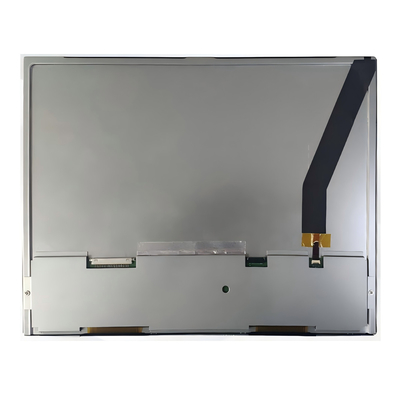

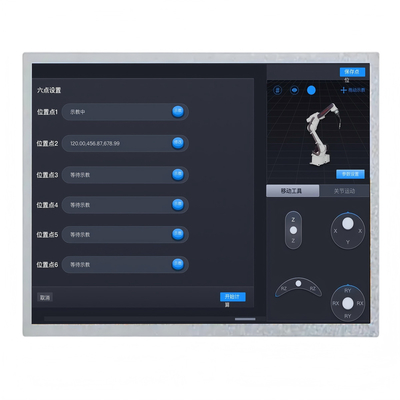

Gambar produk
