Detail produk:
|
Kata kunci: | Layar TFT PCAP 21,5 inci | Resolusi: | 1920*1080 piksel |
---|---|---|---|
ukuran LCD: | 495.6 x 292.2 x 10.57mm (W/O Touch) | LCD dengan Sentuhan: | 526 x 324 x 15.16mm (dengan sentuhan) |
Daerah Aktif: | 476.064 ((H) x 267.786 ((V) mm | Antarmuka LCD: | LVDS |
Antarmuka CTP: | USB | Layar sentuh: | CTP (Layar Sentuh Kapasitif Proyektif) |
Luminansi Permukaan: | 1000 cd/m2 | Suhu Operasi: | -10 ℃ hingga +60 ℃ |
suhu penyimpanan: | -20 ℃ hingga +60 ℃ | Tipe tampilan: | Sudut pandang penuh IPS |
Pengolahan Permukaan: | Kabut 25%, 3H | Rasio Kontras: | 1000 |
Tampilkan Warna: | 16,7 M | Seumur Hidup LED: | 30.000 Jam |
sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Resolusi FHD Kecerahan Tinggi TFT,1000nits TFT LCD display,21.5 inci TFT LCD Display |
Tampilan LCD TFT IPS bercahaya tinggi 21,5 inci - Resolusi FHD dengan LVDS & USB Touchscreen
Tingkatkan pengalaman menonton Anda denganTampilan LCD IPS TFT dengan kecerahan tinggi 21,5 inciDirancang untuk memberikan visual yang menakjubkan dalam berbagai kondisi pencahayaan.1000 Nits, layar ini memastikan gambar yang jelas dan bersemangat, membuatnya sempurna untuk aplikasi indoor dan outdoor.
Fitur Utama:
Resolusi FHD:Nikmati gambar yang jernih dengan resolusi Full HD 1920x1080 piksel.atau aplikasi interaktif.
Teknologi IPS:Dengan teknologi In-Plane Switching (IPS), Anda dapat mengharapkan akurasi warna yang superior dan sudut pandang yang lebih luas.semua orang akan menikmati pengalaman menonton yang konsisten dan hidup.
Antarmuka LVDS:Antarmuka LVDS (Low-Voltage Differential Signaling) memastikan transmisi data berkecepatan tinggi, memungkinkan tingkat refresh yang cepat dan mengurangi kedip-kedip untuk visual yang lebih halus.
Layar sentuh USB:Fitur layar sentuh USB terintegrasi kami memungkinkan interaksi yang mudah dengan konten Anda, membuatnya sempurna untuk kios interaktif, sistem point-of-sale, dan panel kontrol.Teknologi sentuhan responsif dan intuitif memastikan pengalaman pengguna yang mulus.
Aplikasi serbaguna:Tampilan ini sangat cocok untuk berbagai pengaturan, termasuk tampilan ritel, lingkungan pendidikan, peralatan medis, dan kontrol industri.Desainnya yang kokoh memastikan daya tahan dan umur panjang.
Mudah Dipasang:Dirancang untuk pemasangan yang mudah, layar kami dilengkapi dengan pilihan pemasangan untuk pemasangan cepat, sehingga Anda dapat segera memulai.
Tingkatkan proyek Anda dengan High Brightness 21,5-Inch IPS TFT LCD Display dan rasakan kinerja dan kejelasan yang tak tertandingi.tampilan ini menggabungkan teknologi canggih dengan fitur yang ramah penggunaMemesan Anda hari ini dan mengubah pengalaman menonton Anda!
Fitur
Artikel-artikel | Satuan | Spesifikasi |
Diagonal layar | mm | 546.86 ((21.5 ̇) |
Area aktif | mm | 476.064 ((H) x 267.786 ((V) |
Piksel H x V | - | 1920 ((x3) x 1080 |
Pixels Pitch | Um.. | 247.95 ((per satu triad) x247.95 |
Pengaturan piksel | - | Strip vertikal RGB |
Mode Tampilan | - | Mode VA, biasanya Hitam |
Waktu Tanggapan | Msec | 14ms (biasanya, on/off) |
Berat badan | Gram | TBD |
Antarmuka Listrik | - | Input data RGB dual channel LVDS, 8 bit |
Warna Dukungan | - | 16.7M warna |
Pengolahan Permukaan | - | Anti-silau, 3H |
Kisaran suhu yang beroperasi Penyimpanan ((pengiriman) |
°C |
-10 sampai +60 -20 sampai +60 |
Dimensi Luar
Definisi Pin Antarmuka
Pin No. | Simbol | Deskripsi |
1 | RxO0- | Masukan data diferensial LVDS negatif (data ganjil) |
2 | RxO0+ | Input data diferensial LVDS positif (data ganjil) |
3 | RxO1- | Masukan data diferensial LVDS negatif (data ganjil) |
4 | RxO1+ | Input data diferensial LVDS positif (data ganjil) |
5 | RxO2- | Masukan data diferensial LVDS negatif (data ganjil) |
6 | RxO2+ | Input data diferensial LVDS positif (data ganjil) |
7 | GND | Tanah |
8 | RxOCLK- | Input jam diferensial LVDS negatif (jam ganjil) |
9 | RxOCLK+ | Input jam diferensial LVDS positif (jam ganjil) |
10 | RxO3- | Masukan data diferensial LVDS negatif (data ganjil) |
11 | RxO3+ | Input data diferensial LVDS positif (data ganjil) |
12 | RxE0- | Masukan data diferensial LVDS negatif (data genap) |
13 | RxE0+ | Masukan data diferensial LVDS positif (data genap) |
14 | GND | Tanah |
15 | RxE1- | Masukan data diferensial LVDS negatif (data genap) |
16 | RxE1+ | Masukan data diferensial LVDS positif (data genap) |
17 | GND | Tanah |
18 | RxE2- | Masukan data diferensial LVDS negatif (data genap) |
19 | RxE2+ | Masukan data diferensial LVDS positif (data genap) |
20 | RxECLK- | Input jam diferensial LVDS negatif (jam genap) |
21 | RxECLK+ | Input jam diferensial LVDS negatif (jam genap) |
22 | RxE3- | Masukan data diferensial LVDS negatif (data genap) |
23 | RxE3+ | Masukan data diferensial LVDS positif (data genap) |
24 | GND | Tanah |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Tidak ada koneksi. |
28 | VDD | Tegangan Masuk Sumber Daya |
29 | VDD | Tegangan Masuk Sumber Daya |
30 | VDD | Tegangan Masuk Sumber Daya |
PCAB USB Pin Definisi
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Spesifikasi lampu latar
Parameter | Simbol | Nilai | Satuan | ||
Aku. | Seperti itu. | Max. Apa yang terjadi? | |||
Lampu Bar input Tegangan | VLED | 48 | 52 | 56 | V |
Lampu Bar input arus | ILED | - | 480 | - | mA |
Konsumsi Daya | PLED | 23.04 | 24.96 | 26.88 | W |
Waktu Hidup LED | LBL | 40000 | 50000 | - | Jam |
Karakteristik Listrik
Parameter | Simbol | Min | Tipe Max | Satuan | |
Tegangan catu daya | VDD | 4.5 | 5.0 | 5.5 | V |
Arus Pasokan Listrik | IVDD | 500 | 1200 | mA | |
Arus dalam Kecamatan | IRUSH | 2.0 | 3.0 | A | |
Tegangan Ripple Input yang Diizinkan | VRF | 300 | mV | ||
Tegangan ambang diferensial tingkat tinggi | HIV | +100 | mV | ||
Tegangan ambang diferensial tingkat rendah | VIL | -100 | mV | ||
Tegangan input diferensial | VID | 200 | 600 | mV | |
Tegangan masukan ((BL) | VBL_I | - 0.3 | VDD + 0.3 | mV | |
Tegangan modus umum input diferensial | VCM | 1.0 | 1.2 | 1.5 | |
Konsumsi Daya | Penyakit VD | 2.5 | 6 | W |
Parameter | Ketentuan | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
Rasio Kontras | Pusat | 700 | 1000 | - | - |
Waktu Tanggapan | Tr+Td | - | 14 | 20 | ms |
CF Kromatisitas Warna (CIE1931) |
Merah x |
Tipe. -0.03 |
0 |
Tip. +0.03 |
0 |
Putih x | 0.323 | - | |||
Putih y | 0.379 | - | |||
Pusat Luminans putih | YLI | 800 | 1000 | cd/m2 | |
Cross Talk | Ct | 2.0 | % |

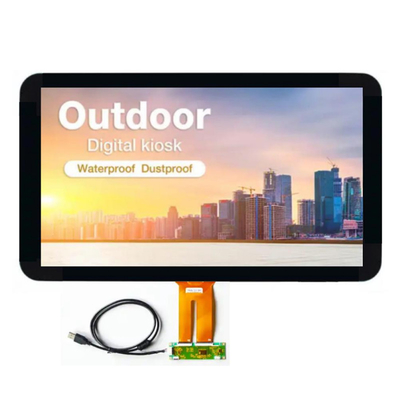

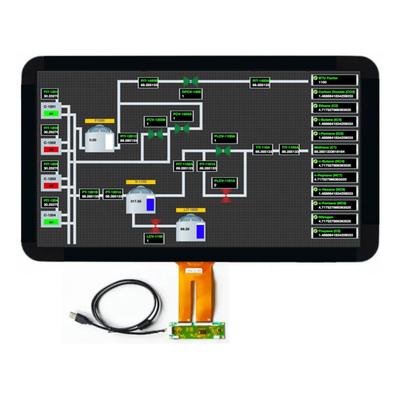

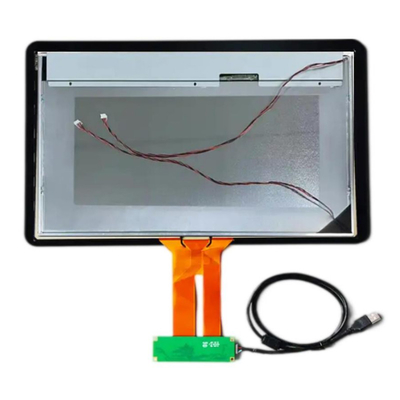

Gambar produk
