Detail produk:
|
| Kata kunci: | EDP TFT Display 15,6 Inch | Resolusi: | 1920*1080 piksel |
|---|---|---|---|
| ukuran LCD: | 360.0 x 212.3 x 6.25mm (W/o Touch) | LCD dengan Sentuhan: | 382.4 x 231.3 x 9.10mm (dengan sentuhan) |
| Daerah Aktif: | 344.16 x 193.59mm | Antarmuka LCD: | EDP |
| Antarmuka CTP: | USB | Layar sentuh: | CTP (Layar Sentuh Kapasitif) |
| Luminansi Permukaan: | 1000 cd/m2 | Suhu Operasi: | 0℃ hingga +50℃ |
| suhu penyimpanan: | -20 ℃ hingga +60 ℃ | Tipe tampilan: | Sudut pandang penuh IPS |
| Pengolahan Permukaan: | Kabut 25%, 3H | Rasio Kontras: | 1000 |
| Tampilkan Warna: | 16,7 M | Seumur Hidup LED: | 40.000 jam |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | EDP Interface TFT Display Kecerahan Tinggi,15.6 inci TFT High Brightness Display,1000nits TFT High Brightness Display |
||
Tentang item ini SFTO1560SM-7050A3CT
Tingkatkan pengalaman visual Anda dengan High Brightness 15,6 Inch IPS TFT LCD Display, dengan kecerahan yang mengesankan dari 1000 nits.tampilan ini sempurna untuk berbagai aplikasi, termasuk penggunaan di luar ruangan, pengaturan industri, dan pengaturan multimedia canggih.
Fitur Utama:
Kecerahan yang luar biasa:Dengan kecerahan yang menakjubkan dari 1000 nits, tampilan ini memastikan visual yang hidup dan hidup bahkan di lingkungan yang terang terang.Katakan selamat tinggal pada gambar-gambar yang sudah hilang dan sambut visibilitas yang ditingkatkan dalam kondisi apapun!
Resolusi Full HD:Pengalaman gambar yang tajam dan jernih dengan resolusi Full HD (1920 x 1080). Apakah untuk game, pemutaran video, atau aplikasi profesional, layar ini memberikan kualitas gambar yang menakjubkan.
Teknologi IPS:Teknologi In-Plane Switching (IPS) menjamin sudut pandang yang luas dan reproduksi warna yang akurat.membuatnya ideal untuk proyek kolaboratif atau lingkungan multi-pengguna.
Interface EDP:Antarmuka Embedded DisplayPort (EDP) memungkinkan konektivitas yang mulus, memastikan transfer data berkecepatan tinggi dan kinerja yang optimal.Hal ini membuatnya cocok untuk integrasi dengan berbagai perangkat dan sistem.
Panel sentuh kapasitif USB (CTP):CTP USB terintegrasi meningkatkan interaktivitas, memungkinkan pengalaman sentuhan yang mulus dan responsif.
Aplikasi serbaguna:Ideal untuk peralatan industri, tampilan mobil, perangkat medis, dan elektronik konsumen, layar LCD ini dirancang untuk memenuhi berbagai aplikasi yang menuntut.
Dengan High Brightness 1000Nits 15,6 Inch IPS TFT LCD Display, Anda dijamin kinerja superior, daya tahan yang luar biasa, dan kualitas visual yang luar biasa.Rasakan perbedaannya dan bawa proyek Anda ke tingkat berikutnya!
Spesifikasi mekanik
| Parameter | Spesifikasi | Satuan |
| Ukuran layar | 15.6 (Diagonal) | inci |
| Area aktif | 344.16 ((H) ×193.59 ((V) | mm |
| Format piksel |
(1 pixel = R + G + B titik) 1920 ((H) ×1080 ((V) |
piksel |
| Pitch piksel | 0.17925 ((H) x 0.17925 (V) | mm |
| Konfigurasi piksel | R, G, B jalur vertikal | |
| Mode Tampilan | Biasanya hitam. | |
| Skema tampilan | IPS | |
| Konsumsi Daya | TBD | W |
| Pengolahan permukaan polariser depan | Lapisan anti silau: (3H) |
Dimensi garis besar TFT LCM ONLY
| Parameter | Min | Jenis | Maksimal | Satuan | |
|
Dimensi garis besar unit |
Lebar | 359.7 | 360 | 360.3 | mm |
| Ketinggian | 212.0 | 212.3 | 212.6 | mm | |
| Kedalaman | 5.95 | 6.25 | 6.55 | mm | |
| Berat kotor | - | - | - | g | |
Dimensi kontur layar sentuh kapasitif
| Parameter | Min | Jenis | Maksimal | Satuan | |
|
Dimensi garis besar unit |
Lebar | 382.4 | mm | ||
| Ketinggian | 231.3 | mm | |||
| Kedalaman | 9.1 | mm | |||
| Berat kotor | - | - | - | g | |
Dimensi Luar
Definisi Pin Antarmuka
| Pin No. | Simbol | I/O | Fungsi |
| 1 | NC | - | Dibuat untuk CD |
| 2 | H_GND | P | Percepatan tinggi putaran |
| 3 | Jalur 1_N | Aku | Lintasan sinyal tambahan jalur 1 |
| 4 | Jalur 1P | Aku | Benar-benar sinyal Link Lane 1 |
| 5 | H_GND | P | Percepatan tinggi putaran |
| 6 | Jalur 0_N | Aku | Jalur penghubung sinyal 0 |
| 7 | Jalur 0P | Aku | Benar jalur sinyal 0 |
| 8 | H_GND | P | Percepatan tinggi putaran |
| 9 | AUX_CH_P | Aku | Saluran Bantuan Sinyal Benar |
| 10 | AUX_CH_N | Aku | Saluran Bantuan Sinyal Komplementer |
| 11 | H_GND | P | Percepatan tinggi putaran |
| 12 | LCD_VDD | P | LCD logika dan daya pengemudi (3,3V) |
| 13 | LCD_VDD | P | LCD logika dan daya pengemudi (3,3V) |
| 14 | NC | Aku | Diasumsikan untuk digunakan oleh produsen LCD |
| 15 | LCD_GND | P | Logika LCD dan ground driver |
| 16 | LCD_GND | P | Logika LCD dan ground driver |
| 17 | HPD | O | Pin sinyal HPD |
| 18 | LED-1 | P | NC |
| 19 | LED-2 | P | NC |
| 20 | LED-3 | P | NC |
| 21 | LED-4 | P | NC |
| 22 | BL Mampu | Aku | NC |
| 23 | BL PWM DIM | Aku | NC |
| 24 | NC | - | Diasumsikan untuk digunakan oleh produsen LCD |
| 25 | NC | - | Diasumsikan untuk digunakan oleh produsen LCD |
| 26 | BL PWR | P | NC |
| 27 | BL PWR | P | NC |
| 28 | BL PWR | P | NC |
| 29 | BL PWR | P | NC |
| 30 | NC | - | Diasumsikan untuk digunakan oleh produsen LCD |
Spesifikasi lampu latar
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT |
| Tegangan Pasokan | Vf | 28 | 30 | 33 | V |
| Pasokan arus | Jika | - | 270 | 360 | mA |
| Waktu Hidup | - | 40000 | 50000 | - | Waktu |
Karakteristik optik
| Parameter | Ketentuan | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
|
Sudut pandang (CR>10) |
Horizontal | θL | - | 85 | - |
tingkat |
| θ R | - | 85 | - | |||
| Vertikal | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| Rasio Kontras | Pusat | 600 | 800 | - | - | |
| Waktu Tanggapan | Tr+Td | - | 25 | 35 | ms | |
|
CF Kromatisitas Warna (CIE1931) |
Merah x |
Tipe. -0.03 |
0.642 |
Tip. +0.03 |
- | |
| Merah y | 0.3078 | - | ||||
| Hijau x | 0.283 | - | ||||
| Hijau y | 0.594 | - | ||||
| Biru x | 0.142 | - | ||||
| Biru y | 0.149 | - | ||||
| Putih x | 0.303 | - | ||||
| Putih y | 0.329 | - | ||||
| Rasio NTSC | % | (45) | - | |||
| Pusat Luminans putih | YLI | 900 | 1000 | cd/m2 | ||
| Persamaan putih 13pt | δW | 75 | 80 | |||

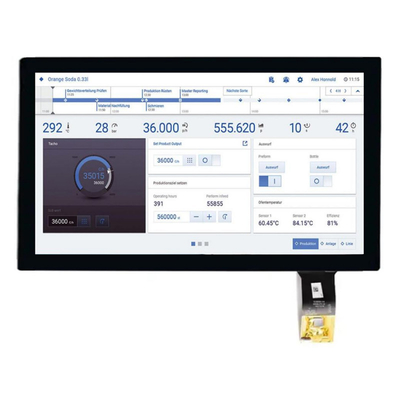

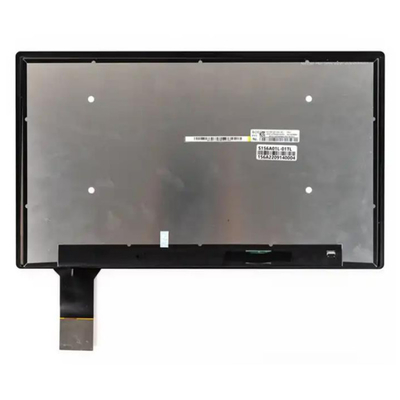

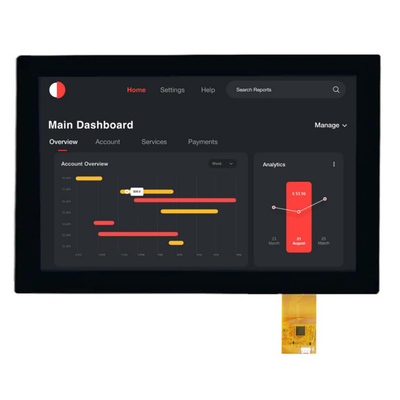

Gambar produk
