Detail produk:
|
| Kata kunci: | LCD TFT PCAP 13,3 inci | Resolusi: | 1920*1080 piksel |
|---|---|---|---|
| ukuran LCD: | 306.86x182.31x5.25mm (W/o Touch) | LCD dengan Sentuhan: | 307.55x185.62x7.25mm (dengan Sentuhan) |
| Daerah Aktif: | 293.76 x 165.24mm | Antarmuka LCD: | EDP |
| Antarmuka CTP: | USB | Layar sentuh: | CTP |
| Luminansi Permukaan: | 1000 cd/m2 | Suhu Operasi: | -0°C sampai +50°C |
| suhu penyimpanan: | -20 ℃ hingga +60 ℃ | Tipe tampilan: | Sudut pandang penuh IPS |
| Pengolahan Permukaan: | Kabut 25%, 3H | Rasio Kontras: | 1000 |
| Tampilkan Warna: | 16,7 M | Seumur Hidup LED: | 30.000 Jam |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | EDP Interface TFT LCD Display,13.3 Inch High Brightness TFT,1000 Nits TFT LCD Display |
||
Tentang item ini: SFTO1330XC-7119A3CT
Tingkatkan pengalaman visual Anda dengan High Brightness 1000 Nits 13,3 Inch IPS TFT LCD Display, dirancang untuk kejelasan dan kinerja dalam kondisi pencahayaan apa pun.Layar ini memiliki resolusi Full HD 1920 * 1080 Dot matriks, memastikan gambar yang tajam dan warna yang cerah, membuatnya ideal untuk berbagai aplikasi, dari perangkat portabel hingga peralatan industri.
Fitur Utama:
Cahaya tinggi:Dengan tingkat kecerahan yang mengesankan dari 1000 nits, layar ini memastikan visibilitas yang luar biasa bahkan dalam sinar matahari langsung atau lingkungan yang cerah.Sempurna untuk digunakan di luar ruangan atau aplikasi profesional di mana visibilitas yang jelas adalah yang terpenting!
Resolusi Full HD yang mengesankan: Nikmati kualitas gambar yang menakjubkan dengan resolusi 1920 x 1080 piksel.dan pengalaman menonton yang mendalam yang membawa konten Anda hidup.
Teknologi IPS:Teknologi In-Plane Switching (IPS) kami menawarkan sudut pandang yang luas (hingga 178 derajat), memungkinkan warna dan kecerahan yang konsisten dari berbagai perspektif.Ideal untuk lingkungan kolaboratif atau skenario multi-pengguna!
Interface EDP:Antarmuka Embedded DisplayPort (EDP) yang terintegrasi memastikan koneksi yang mudah dan kompatibilitas dengan berbagai perangkat.
Aplikasi serbaguna:Apakah Anda merancang perangkat komputasi portabel, solusi signage digital, atau aplikasi layar berkinerja tinggi, layar 13,3 inci ini cukup serbaguna untuk memenuhi kebutuhan Anda.
Mengapa Memilih Tampilan Kami?
Berinvestasi dalam High Brightness 1000 Nits 13,3 Inch IPS TFT LCD Display berarti memilih kualitas, daya tahan, dan kinerja.layar ini dibangun untuk menahan kondisi yang menuntut tanpa mengorbankan keunggulan visual.
Kesimpulan:
Upgrade proyek Anda dengan High Brightness 1000 Nits 13,3 Inch IPS TFT LCD Display.Silakan hubungi kami hari ini!
Jangan ragu untuk menyesuaikan setiap bagian dari pengenalan ini untuk lebih sesuai dengan suara merek Anda atau kebutuhan pemasaran tertentu!
Fitur
| Ukuran | 13.3 inci |
| Interface Resolusi | 1920 ((H) x RGB X 1080 ((V) eDP1.2/2.7Gbps/2 lane |
| Jenis koneksi | 20455-030E-76 (I-PEX) |
| kedalaman warna | 16.7M |
| Jenis teknologi | A-si |
| Tampilan Spek. Pitch piksel (mm) | 0.153 x 0.153 |
| Konfigurasi Pixel | Strip vertikal RGB |
| Mode Tampilan | Biasanya hitam. |
| TP Driver IC | NC |
| Pengolahan Permukaan LCD | Lapisan anti silau: ((3H) |
| Rasio kontras arah pandang | U/D/L/R:85/85/85/85 1000 ((TYP.) |
|
Berbagai warna Luminansi ((cd/m2) |
72% 1000 ((TYP.) |
| Konsumsi Daya | LCD:1.8 ((W) ((Max.) (Contoh Putih) |
| Nomor LED | 50LEDS |
| Berat (g) | - |
| Kontur (W x H x D) (mm) | 307.55x185.62x7.25 |
| TP Lensa area pandang ((mm) | 294.36x165.84 |
| LCM (W x H x D) (mm) | 306.86x182.31x5.25 |
| LCD Area Aktif ((mm) | 293.76 x 165.24 |
| Dengan / Tanpa TSP | Tanpa CTP |

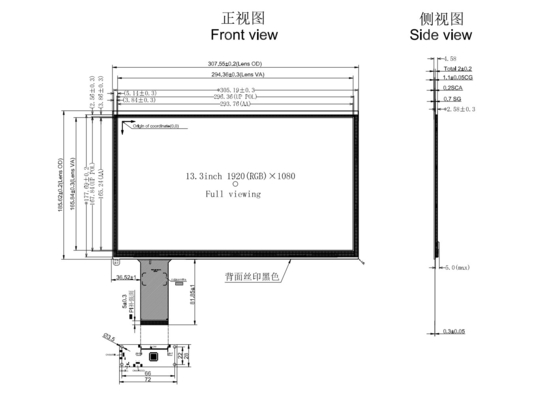

Dimensi Luar
Definisi Pin Antarmuka
| Nomor Pin | Simbol | I/O | Fungsi |
| 1 | NC | NC ((BUKAN PENGGUNAAN) | |
| 2 | H_GND | P | Land High Speed |
| 3 | Lanel N | Lintasan sinyal tambahan jalur 1 | |
| 4 | LanelP | Aku | Benar-benar sinyal Link Lane 1 |
| 5 | H_GND | P | Land High Speed |
| 6 | Jalur 0 N | Jalur penghubung sinyal 0 | |
| 7 | Jalur 0P | Aku | Benar jalur sinyal 0 |
| 8 | H_GND | P | Land High Speed |
| 9 | AUX_CH_P | Saluran Bantuan Sinyal Benar | |
| 10 | AUX_CH_N | Aku | Sinyal saluran bantu |
| 11 | H_GND | P | Land High Speed |
| 12 | LCD VCC | P | Logika CD dan daya driver (3.3V) |
| 13 | LCD_VCC | P | Logika CD dan daya driver (3.3V) |
| 14 | NC | NC ((BUKAN PENGGUNAAN) | |
| 15 | LCD GND | P | Logika LCD dan ground driver |
| 16 | LCD_GND | P | Logika LCD dan ground driver |
| 17 | HPD | O | HPD Signa |
| 18 | LED-1 | P | Lampu latar LED- |
| 19 | LED-2 | P | Lampu latar LED- |
| 20 | LED-3 | P | Lampu latar LED- |
| 21 | LED-4 | P | Lampu latar LED- |
| 22 | LED_PWMO | O | BL/LED PWM OUT |
| 23 | LED_PWMI | Aku | BL/LED PWM IN |
| 24 | NC | Diasumsikan untuk digunakan oleh produsen LCD | |
| 25 | NC | Diasumsikan untuk digunakan oleh produsen LCD | |
| 26 | LED-5 | P | Lampu latar LED- |
| 27 | LED-6 | P | Lampu latar LED- |
| 28 | BL_PWR | P | Daya lampu latar LED+ |
| 29 | BL_PWR | P | 3kekuatan lampu belakang LEDH |
| 30 | NC | Diasumsikan untuk digunakan oleh produsen LCD |
PCAB USB Pin Definisi
1 VCC
2 USB-
3 USB+
4 GND
Spesifikasi lampu latar
| Parameter | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
| Masukan LED | VLED | 28 |
- |
33 | [V] |
| Tegangan LED ke depan | VF | 2.8 | 3.0 | 3.3 | [V] |
| Listrik LED ke depan | Jika | 320 | [mA] | ||
| Konsumsi Daya B/L | P_B/L |
- |
- |
- |
[W] |
| Waktu Hidup LED | LT | 30000 | 40000 | - | Jam |
| Nomor LED | NLED |
- |
50 |
- |
PCS |
Karakteristik optik
| Posisi | Simbol | Kondisi | Spesifikasi | Satuan | |||
| Min. | Seperti itu. | Max. Apa yang terjadi? | |||||
| Rasio Kontras | CR |
O=0deg |
700 | 1000 | |||
| Luminance putih | YLI | 800 | 1000 | cd/m2 | |||
| Waktu Tanggapan | TR+TF | 30 | 35 | ms | |||
|
Kromatisitas |
Merah | XR | (0.642) | ||||
| YR | (0,333) | ||||||
| Hijau | Xg | (0.301) | |||||
| Ya. | (0.621) | ||||||
| Biru | XB | (0.153) | |||||
| YB | (0,055) | ||||||
| Putih | Xw | (0.313) | |||||
| Yw. | (0.329) | ||||||
|
Sudut pandang |
Hor. | 11 ((3 jam) |
Pusat CR≥10 |
80 | 85 |
Dega |
|
| 12 ((9 jam) | 80 | 85 | |||||
| Ver. | θ2 ((12 jam) | 80 | 85 | ||||
| θ1 ((6 jam) | 80 | 85 | |||||
| Rasio NTSC | % | 65 | 72 | % | |||

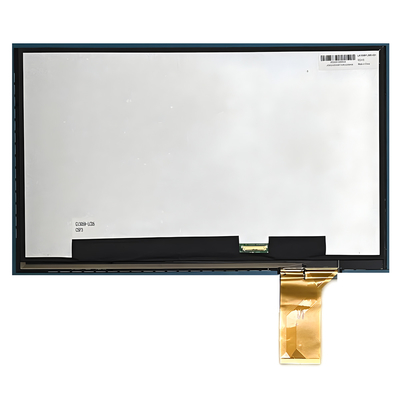

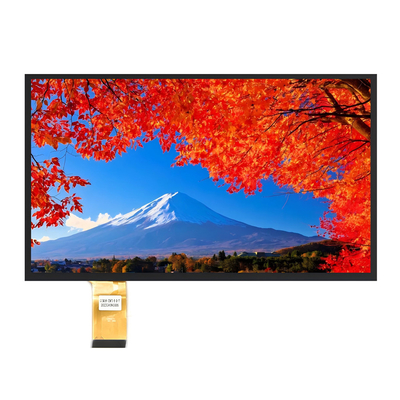

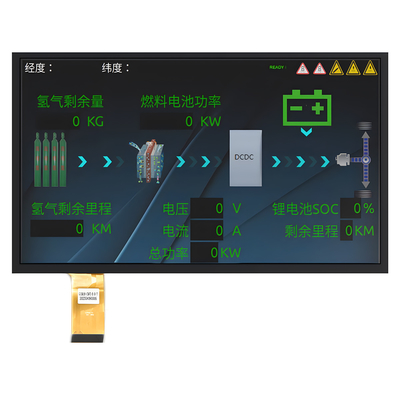

Gambar produk
