Detail produk:
|
| Produk: | 4 inci LCD TFT melingkar | Resolusi: | 720x720 |
|---|---|---|---|
| antarmuka: | MIPI 4 jalur | Layar sentuh: | Tidak, CTP Opsional |
| Melihat arah: | IPS (80/80/80/80) | Nomor PIN: | 30 pin |
| Ukuran modul: | 107,60(T) *111,87(V)*3,83(T) | Daerah Aktif: | Diameter 101,52 (mm). |
| Luminansi Permukaan: | 1000 cd/m2 (nits) | Suhu Operasi: | -30℃ hingga +85℃ |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | Mengikuti Rohs & Reach |
| Menyoroti: | 720x720 Titik TFT LCD Display,4-Inch Round TFT LCD Display,1000 Nits High Brightness TFT Display |
||
** Unduh Data Sheet**
FL7707N_DS_V0.2_20230324_Pelanggan.pdf
Tentang item ini SFTO400XC-7095A3N
Memperkenalkan inovasi terbaru kami dalam teknologi tampilan: High Brightness 1000 Nits 4-Inch Round TFT LCD.layar ini memastikan visual yang jernih dan warna-warna cerah yang menonjol di lingkungan apa pun.
Fitur utama meliputi:
Kecerahan Luar Biasa: Dengan tingkat kecerahan 1000 nits, layar ini dirancang untuk visibilitas yang sangat baik bahkan dalam kondisi luar yang cerah, memastikan bahwa konten Anda selalu terlihat dengan jelas.
Desain kompak: Faktor bentuk bulat 4 inci membuatnya ideal untuk berbagai aplikasi, dari dashboard otomotif untuk perangkat genggam dan mesin industri,menyediakan pilihan integrasi yang serbaguna.
Resolusi Tinggi: Resolusi titik 720x720 memberikan gambar yang tajam dan grafis yang rinci, membuatnya sempurna untuk aplikasi di mana kejelasan sangat penting.
MIPI 4-Lane Interface: MIPI 4-lane interface menyediakan transmisi data berkecepatan tinggi, memastikan kinerja yang lancar dan responsif, yang penting untuk aplikasi konten dinamis.
Apakah Anda mencari untuk meningkatkan elektronik konsumen, meningkatkan antarmuka pengguna, atau menciptakan pengalaman mendalam, kami High Brightness 1000 Nits TFT LCD display menawarkan solusi yang ideal.Tingkatkan proyek Anda dengan teknologi tampilan canggih ini pilihan sempurna untuk aplikasi profesional dan pribadi.
Fitur
| Fitur | Spesifikasi |
| Jenis LCD | 4.0 inci |
| Resolusi (H*V) | 720 ((RGB) * 720 |
| Jenis teknologi | a-Si TFT |
| Konfigurasi Pixel | Strip vertikal RGB |
| Mode Tampilan | IPS/Transmissive/Biasanya Hitam |
| Arah Melihat | Semua |
| Arah Inversi Skala Abu-abu | ... |
| OutlineDimensi (W x H x T) (mm) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| Area Aktif ((mm) | 101.52 (H) * 101.52 ((V) |
| Dengan / Tanpa layar sentuh | Tanpa CTP, Opsional |
| Jenis konektor yang cocok | 0.5 Pitch 30 Pin |
| Jenis lampu latar | LED putih |
| Berat (g) | TBD |
| Antarmuka | MIPI 4Lane |
| Jumlah warna | 16.7M |
| Driver IC | FL7707 |
| CTP IC |
Gambar Bentuk Mekanis
Definisi Pin Antarmuka
| Tidak, tidak. | PIN | Deskripsi |
| 1 | LEDA | LED anode |
| 2 | LEDK1 | Katode LED |
| 3 | LEDK2 | Katode LED |
| 4 | VCI | Sumber Daya 2.8 ~ 3.3V |
| 5 | IOVCC | Sumber Daya 1.8V-2.0V |
| 6 | Reset | Sinyal reset LCM |
| 7 | TE | Kekuatan efek merobek |
| 8 | PWM | Output frekuensi PWM untuk kontrol driver LCD. |
| 9 | GND | Tanah |
| 10 | D0P | Sinyal data DSI-D0+ |
| 11 | D0N | DSI-D0- sinyal data |
| 12 | GND | Tanah |
| 13 | D1P | Sinyal data DSI-D1+ |
| 14 | D1N | DSI-D1- sinyal data |
| 15 | GND | Tanah |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | DSI-Clock- |
| 18 | GND | Tanah |
| 19 | D2P | Sinyal data DSI-D2+ |
| 20 | D2N | Sinyal data DSI-D2 |
| 21 | GND | Tanah |
| 22 | D3P | Sinyal data DSI-D3+ |
| 23 | D3N | DSI-D4- sinyal data |
| 24 | GND | Tanah |
| 25 | TP_INT | Sentuh Interrupt |
| 26 | TP_SDA | Sinyal data IIC sentuh |
| 27 | TP_SCL | Sentuh sinyal jam IIC |
| 28 | TP_RESET | Sentuh Sinyal Reset |
| 29 | TP_VCI | Sentuh Sumber Daya |
| 30 | TP_IOVCC | Sentuh Sumber Daya |
|
Artikel |
Simbol |
Nilai |
Satuan |
|
Tegangan catu daya untuk logika |
VDD |
0.3 ~ 3.6 |
V |
|
Tegangan masukan |
Vin |
VDD + 0.3 |
V |
|
Suhu operasi |
Topr |
-30 sampai 80 |
°C |
|
Suhu penyimpanan |
Tstg |
-30 sampai 80 |
°C |
Karakteristik Listrik
|
Artikel |
Simbol |
Min |
Jenis |
Maksimal |
Satuan |
Kondisi pengujian |
|
Tegangan operasi |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Arus pasokan |
IDD |
- |
- |
30 |
mA |
VDD = 2,8V, Ta = 25°C |
|
Tegangan masukan |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
arus kebocoran masukan |
IIL |
- Satu.0 |
- |
1.0 |
mA |
VIN=VDD atau VSS |
Lampu Belakang Mengemudi
|
Artikel |
Simbol |
Min |
Jenis |
Maksimal |
Satuan |
|
Arus ke depan |
Jika |
... |
180 |
- |
mA |
|
Tegangan ke depan |
VF |
14 |
15 |
16.3 |
V |
|
Mode koneksi |
P |
... |
5S2P |
... |
|
|
Nomor LED |
/ |
|
10 |
|
pcs |
|
Waktu hidup LED |
|
40000 |
50000 |
|
jam |
Karakteristik optik
|
Artikel |
Simbol |
Kondisi |
Min |
Jenis |
Maksimal |
Satuan |
|
Sudut pandang |
θT |
CR ¥10 |
|
85 |
- |
Gelar |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Rasio Kontras |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
Waktu Tanggapan |
TON |
25°C |
- |
25 |
35 |
ms |
|
TOFF |
||||||
|
Keseragaman |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Luminance |
L |
- |
850 |
1000 |
- |
cd/m2 |

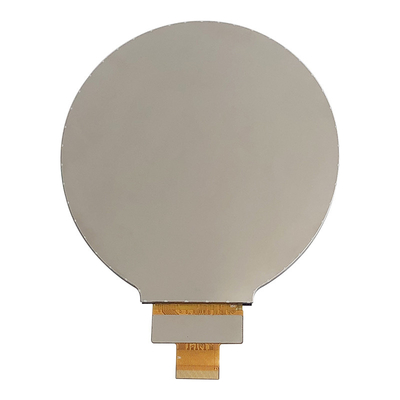

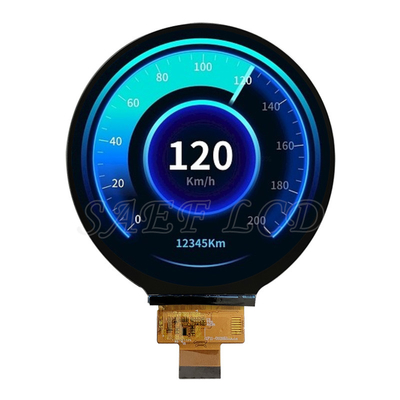

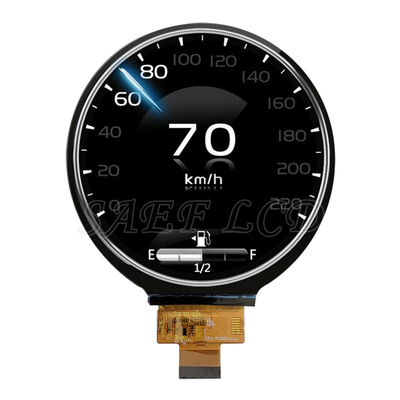

Gambar produk
