Detail produk:
|
| Produk: | Layar TFT melingkar 3,6 inci | Resolusi: | 544 (RGB) x 506 Titik |
|---|---|---|---|
| Luminansi Permukaan: | 1000 cd/m2 (nits) | Layar sentuh: | Tanpa sentuhan (PCAP opsional) |
| Melihat arah: | Sudut pandang penuh IPS | IC pengemudi: | ST72566 |
| Nomor PIN: | 30 pin | Hubungan: | ZIF |
| antarmuka: | LVDS | Seumur Hidup LED: | 40.000 jam |
| Atas:: | -30°C hingga +85°C | Tst:: | -30°C hingga +85°C |
| Daerah Aktif: | 89,76 (L) x 83,49 (T) mm | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | LCD TFT Kecerahan Tinggi,544 X 506 Titik Lingkaran IPS Tampilan,3.6 inci TFT Kecerahan Tinggi |
||
Tentang item ini: SFTO360XC-7072AN
Memperkenalkan inovasi terbaru kami: tampilan LCD TFT High Brightness 1000nits 3,6 inci dengan resolusi 544 x 506 titik,layar IPS bulat ini dirancang untuk memberikan visual yang menakjubkan dan kinerja superior dalam berbagai kondisi pencahayaan.
Fitur Utama:
Keluarnya Kecerahan Tinggi (1000 Nits):
Ukuran kompak (3,6 inci):
Teknologi IPS:
Resolusi (544 x 506 titik):
Antarmuka LVDS:
Manfaatnya:
Pengalaman pengguna yang ditingkatkan:
Aplikasi serbaguna:
Kinerja yang kuat:
Aplikasi:
Tampilan mobil:
Teknologi Wearable:
Peralatan Industri:
Kesimpulan:
Tampilan LCD TFT High Brightness 1000nits 3,6 inci menggabungkan teknologi mutakhir dengan desain praktis untuk memenuhi tuntutan aplikasi modern.Tingkatkan penawaran produk Anda dengan solusi tampilan yang luar biasa ini yang memberikan kecerahan yang tak tertandingi, kejelasan, dan fleksibilitas.
Untuk informasi lebih lanjut, spesifikasi teknis, atau untuk melakukan pesanan, silakan hubungi kami secara langsung.
| Fitur | Spesifikasi |
| Jenis LCD | 3.6 inci |
| Resolusi (H*V) | 544*(RGB) *506 |
| Jenis teknologi | a-Si TFT |
| Konfigurasi Pixel | Strip vertikal RGB |
| Biasanya putih | Biasanya hitam. |
| Arah Melihat | Semua |
| OutlineDimensi (W x H x T) (mm) | 98.88*94.12*7.79 |
| Area Aktif ((mm) | 83.49*89.76 |
| Dengan / Tanpa layar sentuh | Tanpa |
| Jenis konektor yang cocok | 0.5pitch 30pin |
| Jenis lampu latar | LED |
| Berat (g) | TBD |
| Antarmuka | LVDS |
| Jumlah warna | 16.7M |
| Driver IC | ST7266-G6-E |
Dimensi Luar
Definisi PIN antarmuka
| Tidak, tidak. | Nama PIN | Deskripsi |
| 1 | A | Lampu latar LED Daya |
| 2 | K | Lampu LED latar |
| 3 | LVDS-D3N | Masukan data diferensial LVDS negatif |
| 4 | LVDS-D3P | Input data diferensial LVDS positif |
| 5 | GND | Tanah |
| 6 | LVDS-D2N | Masukan data diferensial LVDS negatif |
| 7 | LVDS-D2P | Input data diferensial LVDS positif |
| 8 | GND | Tanah |
| 9 | LVDS -CLKN | Input jam diferensial LVDS negatif |
| 10 | LVDS -CLKP | Input jam diferensial LVDS positif |
| 11 | GND | Tanah |
| 12 | LVDS-D1N | Masukan data diferensial LVDS negatif |
| 13 | LVDS-D1P | Input data diferensial LVDS positif |
| 14 | GND | Tanah |
| 15 | LVDS-D0N | Masukan data diferensial LVDS negatif |
| 16 | LVDS-D0P | Input data diferensial LVDS positif |
| 17 | GND | Tanah |
| 18-19 | IOVCC-3.3V | Sebuah catu daya untuk kekuatan logika dan sirkuit I / O. |
| 20 | BIST | Pengujian Diri yang Terbina |
| 21 | SDA | Serial input/output signal dalam mode serial interface |
| 22 | SCI | Dalam Serial Interface, ini digunakan sebagai SCL. |
| 23 | STBYB | Kontrol modus siaga H:operasi normal;L:tampilan mati |
| 24 | RST | Reset pin 3.3V |
| 25 | CS | Pin Pemilihan Chip |
| 26 | AVDD/NC | AVDD/NC |
| 27 | GND | Tanah |
| 28 | VDD-3.3V | Sumber Daya (3.3V) |
| 29 | VDD-3.3V | Sumber Daya (3.3V) |
| 30 | VCOM/NC | Tegangan umum/NC |
Rating Maksimal mutlak
| Artikel | Simbol | Nilai | Satuan |
| Tegangan catu daya untuk logika | VDD | 3.0 ~ 3.6 | V |
| Tegangan masukan | Vin | VDD + 0.3 | V |
| Suhu operasi | Topr | -30 sampai 85 | C |
| Suhu penyimpanan | Tstg | -30 sampai 85 | C |
Karakteristik Listrik DC
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan daya | VDD | 3.0 | 3.3 | 3.6 | V |
| Logika input tegangan tinggi | HIV | 0.7VDD | - | VDD | V |
| Logika input tegangan rendah | VIL | 0 | - | 0.3VDD | V |
Unit lampu latar belakangKarakteristik
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
| Arus ke depan | Jika | ... | 180 | ... | mA |
| Tegangan ke depan | VF | 13.5 | 14 | 16 | V |
| Mode koneksi | - | ... | 5S4P | ... | |
| Nomor LED | / | 20 | pcs | ||
| Umur LED | 40000 | 50000 | Jam |

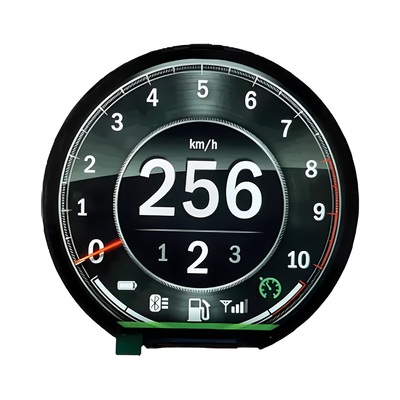

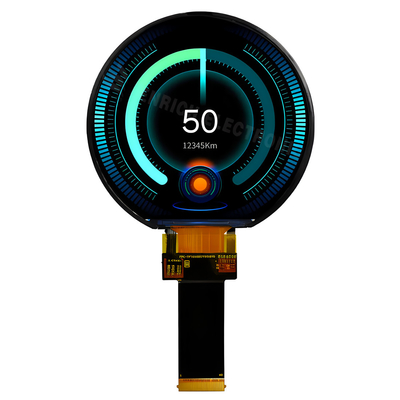

Gambar produk
