Detail produk:
|
| Produk: | LCD TFT 2,8 inci | Resolusi: | 240x320 |
|---|---|---|---|
| Warna: | 262K | Layar sentuh: | Layar Sentuh Resistif |
| antarmuka: | MCU, RGB | Melihat arah: | IPS, Semua Sudut Pandang |
| IC pengemudi: | ILI9341V | Hubungan: | ZIF |
| Luminansi Permukaan: | 1000 cd/m2(nit) | Nomor PIN: | 50 PIN |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 240 x 320 titik TFT Kecerahan Tinggi,TFT LCD Display 240 X 320 Titik,2.8 inci TFT Kecerahan Tinggi |
||
Tentang item ini SFTO280TZ-7214AT
Saef Technology sangat senang untuk menghadirkan inovasi terbaru dalam teknologi display: High Brightness 1000nits 2.8-inci TFT LCD.Apakah Anda merancang untuk aplikasi luar ruangan atau membutuhkan tampilan yang jelas dan bersemangat untuk perangkat Anda, layar ini menawarkan kinerja dan keandalan yang tak tertandingi.
Cahaya yang luar biasa:Dengan tingkat kecerahan yang mengesankan dari 1000 nits, tampilan ini memastikan bahwa konten terlihat bahkan dalam sinar matahari langsung, membuatnya ideal untuk lingkungan luar ruangan dan cahaya sekitar yang tinggi.
Ukuran kompak:Dengan ukurannya hanya 2,8 inci, layar ini mencapai keseimbangan sempurna antara portabilitas dan kegunaan, sesuai dengan mulus ke dalam berbagai perangkat kompak.
Resolusi tinggi:Resolusi 240 x 320 piksel menjamin visual yang jernih dan jelas, memungkinkan grafis dan teks yang rinci, meningkatkan pengalaman pengguna.
Teknologi IPS:Dengan menggunakan teknologi In-Plane Switching (IPS), layar menawarkan sudut pandang yang luas dan reproduksi warna yang akurat, memastikan bahwa gambar dan video terlihat bagus dari perspektif apa pun.
Antarmuka serbaguna:Dilengkapi dengan antarmuka MCU dan RGB, layar ini sangat dapat disesuaikan, sehingga mudah diintegrasikan ke dalam berbagai aplikasi mikrokontroler dan sistem yang ada.
Efisiensi Energi:Display ini dirancang dengan efisiensi dalam pikiran. Display ini menyeimbangkan kecerahan dan konsumsi daya, membantu memperpanjang umur baterai pada perangkat portabel.
Meningkatkan Visibilitas:Sempurna untuk aplikasi di lingkungan yang cerah, seperti kios luar ruangan, perangkat yang dapat dipakai, dan tampilan mobil.
Pengguna-FriendlyResolusi tinggi dan warna yang cerah meningkatkan pengalaman pengguna secara keseluruhan, sehingga lebih mudah untuk membaca dan berinteraksi dengan layar.
Mudah Integrasi:Dengan opsi antarmuka ganda, pengembang dapat dengan mudah menghubungkan layar ke berbagai mikrokontroler dan sistem, mengurangi kompleksitas desain dan waktu ke pasar.
Daya tahan:Dibangun untuk menahan tuntutan berbagai aplikasi, memastikan umur panjang dan kinerja yang konsisten dari waktu ke waktu.
High Brightness 1000nits 2,8 inci TFT LCD Display adalah solusi utama bagi para profesional yang mencari tampilan yang kuat, serbaguna, dan berkinerja tinggi.Tingkatkan perangkat Anda dengan kecerahan dan kejelasan yang tak tertandingi, dan melayani berbagai aplikasi dari industri ke elektronik konsumen.
Untuk informasi lebih lanjut, sampel, atau untuk mendiskusikan kebutuhan spesifik Anda, silakan hubungi kami.
Fitur
| Artikel Informasi Umum | Spesifikasi | Satuan |
| Panel utama | ||
| Area tampilan ((AA) | 43.2 ((H) * 57.6 ((V) (2.8 inci) | mm |
| Elemen driver | a-Si TFT matriks aktif | - |
| Tampilkan warna | 262K | warna |
| Jumlah piksel | 240 ((RGB) *320 | titik |
| Pitch piksel | 0.180 ((H) *0.180 ((V) | mm |
| Sudut pandang | Semua | jam |
| Drive IC | ILI9341V | - |
| Pengaturan Pixel Warna | Garis vertikal RGB | |
| Mode Tampilan | Transmissive/ Biasanya Hitam | - |
| Suhu operasi | -20+70 | °C |
| Suhu penyimpanan | -30+80 | °C |
Informasi Mekanis
| Artikel | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Catatan | |
| Ukuran modul | Horizontal (H) | - | 50.00 | - | mm | ± 0.2 |
| Vertikal ((V) | - | 69.20 | - | mm | ± 0.2 | |
| kedalaman ((D) | - | 3.99 | - | mm | ± 0.2 | |
| Berat badan | - | TBD | - | g | - | |
Dimensi Luar
Definisi Pin Antarmuka
| Pin NO. | Simbol | Tingkat | Fungsi |
| 1 | LEDK | L | Lampu latar belakang |
| 2 ~ 5 | LEDA | H | Lampu latar belakangA |
| 6 | IM0 | H/L | Pilih mode antarmuka MCU NOTE( 1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | Telah dihapus | H/L | Hardware reset pin |
| 11 | VSYNC | H/L | Sinyal input sinkronisasi vertikal (Frame) untuk RGB |
| 12 | HSYNC | H/L | Sinyal input sinkronisasi horizontal (Line) untuk RGB |
| 13 | DOTCLK | H/L | sinyal jam titik untuk operasi antarmuka RGB. |
| 14 | ENABLE | H/L | Sinyal aktif data untuk operasi antarmuka RGB. |
| 15 ~ 32 | D17-DB0 | H/L | Bus data |
| 33 | SD0 | H/L | SPI interface output pin. |
| 34 | SDA | H/L | SPI interface input pin. |
| 35 | RD | H/L | Membaca mengaktifkan pin jam |
| 36 | WR-RS | H/L | Sinyal pilihan register |
| 37 | RS-SCL | H/L | Menulis mengaktifkan jam input pin |
| 38 | CS | H/L | Chip pilih pin input |
| 39 | TE | H/L | Kekuatan efek merobek |
| 40 | IOVCC | H | Sumber daya listrik ((1.8V) |
| 41 | IOVCC | H | Sumber daya ((2.8-3.3V) |
| 42 | VCI | H | Sumber daya ((2.8-3.3V) |
| 43 | GND | L | Tanah |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | YU | / | / |
| 48 | GND | L | Tanah |
| 49 | GND | L | Tanah |
| 50 | GND | L | Tanah |
Rating Maksimal mutlak
|
Artikel |
Simbol |
Nilai-nilai |
Satuan |
|
| Min | Max. Apa yang terjadi? | |||
| Tegangan suplai untuk sirkuit logika | IOVCC | - 0.3 | 4.6 | V |
| Tegangan suplai untuk sirkuit analog | VCI | - 0.3 | 4.6 | V |
Kondisi Operasi
|
Artikel |
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
| Min | Jenis | Max. Apa yang terjadi? | ||||
| Sumber Daya | VCC | 2.7 | 2.8 | 3.3 | V | |
| Sumber Daya | IOVCC | 1.7 | 1.8 | 3.3 | V | |
| Mode normal Konsumsi saat ini | Icc | - | 12 | - | mA | VCC = 2,8V |
| Gerbang TFT ON Voltage | VGH | 15 | V | |||
| TFT Gate OFF Voltage | VGL | - Tujuh.5 | - | V | ||
Unit lampu latar (GND=0V)
|
Artikel |
Simbol |
Nilai-nilai |
Satuan |
Perhatikan |
||
| Min | Jenis | Max. Apa yang terjadi? | ||||
| Tegangan pasokan ke depan | Vf | 2.8 | - | 3.4 | V | |
| Pasokan masa depan Saat ini | Jika | - | 120 | - | mA | |
| Luminans LCM | LV | 900 | 1000 | - | cd/m2 | IB = 120mA |
| Keseragaman | / | 80 | % | - | ||

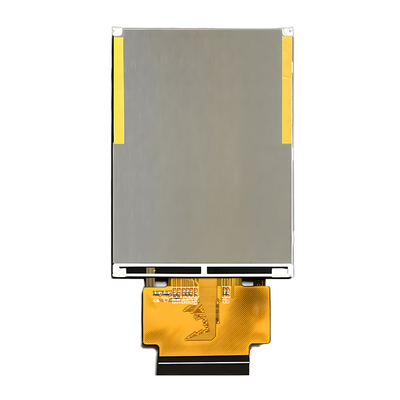

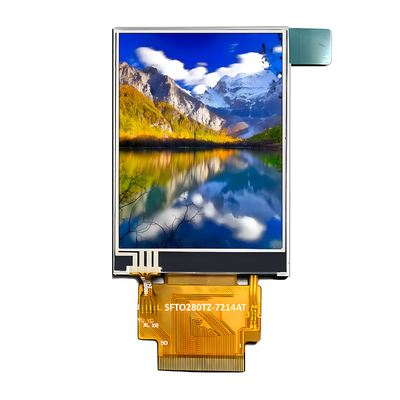

Gambar produk
