Detail produk:
|
| Produk: | 1.54" TFT Screen | Resolusi: | 240x240 |
|---|---|---|---|
| Melihat arah: | Sudut pandang penuh ((80/80/80/80) | Layar sentuh: | Tidak. |
| antarmuka: | MCU (dapat disesuaikan) | Nomor PIN: | 24 PIN |
| Luminansi Permukaan: | 1000 cd/m2(nit) | Seumur Hidup LED: | 40.000 jam |
| kaca penutup: | Dapat disesuaikan | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | 1.54" TFT High Brightness Display,SPI Interface Dot Matrix LCD Display,240x240 Dot Matrix LCD Display |
||
Memperkenalkan layar LCD TFT High Brightness 1000 nits 1.54" SF-TC154B-8945B-N,dirancang untuk meningkatkan proyek dan aplikasi Anda dengan kejelasan visual yang menakjubkan dan kinerja yang kuat.
Kecerahan Tinggi (1000 nits): Layar kami memastikan visibilitas yang luar biasa dalam berbagai kondisi pencahayaan, membuatnya ideal untuk lingkungan luar ruangan atau pengaturan dalam ruangan yang cerah.
Ukuran kompak (1.54 "): LCD TFT kompak ini cocok dengan sempurna di perangkat di mana ruang adalah premium, sambil tetap memberikan konten visual yang kaya.
Resolusi (240x240): Matriks titik 240x240 memberikan gambar yang tajam dan bersemangat, membuat visual Anda muncul dengan kejelasan dan warna.
Antarmuka SPI:Serial Peripheral Interface (SPI) memfasilitasi komunikasi yang cepat dan efisien, memungkinkan integrasi yang mulus dengan mikrokontroler dan sistem digital lainnya.
Dengan kecerahan yang superior, ukuran yang kompak, dan kemudahan integrasi, High Brightness 1,54" TFT LCD Display kami adalah solusi yang sempurna untuk proyek inovatif Anda berikutnya.Tingkatkan pengalaman pengguna Anda dan menarik perhatian dengan tampilan yang bersinar terang di lingkungan apa pun.
Jelajahi kemungkinan hari ini!
Detail Produk Cepat
1. Ukuran LCD: 1.54 ′′ inci TFT
2Resolusi: 240x240
3. Sudut pandang: Semua Sudut pandang
4Dimensi garis besar: 31.52x33.72x1.8 mm
5. LCD Driver IC: ST7789V
6. Tipe antarmuka LCD: SPI
7. Suhu: atas -20°C sampai +70°C; Tst -30°C sampai +80°C
8. Panel sentuh: kustom atau standar capacitive layar sentuh ((CTP) opsional
Gambar eksternal
Definisi antarmuka pin
| Tidak, tidak. | Nama PIN | Deskripsi |
| 1-2 | LEDK | Katode LED |
| 3-4 | GND | Tanah |
| 5 | FMARK | Berfungsi sebagai sinyal keluar TE (Tearing Effect) |
| 6 | SDA | Pin dua arah input data serial/output |
| 7 | D/C | Pin Pemilihan Data/Perintah |
| 8 | SCL | Pin SCL sebagai Serial Clock ketika beroperasi di antarmuka serial |
| 9 | CS | Pin input untuk sinyal pemilihan chip |
| 10 | Reset | LCM Reset sinyal masukan |
| 11-12 | IOVCC | Sumber Daya 1.8V/2.8V Tegangan |
| 13-14 | VCC | Sumber Daya 2.8V Tegangan |
| 15-16 | GND | Tanah |
| 17-22 | NC | NC |
| 23-24 | LEDA | LED Anode |
Batas absolut maksimum
| Artikel | Simbol | Nilai | Satuan |
| Tegangan catu daya untuk logika | VDD | 1.6 ~ 3.3 | V |
| Tegangan masukan | Vin | VDD + 0.3 | V |
| Suhu operasi | Topr | -20 sampai 70 | .C |
| Suhu penyimpanan | Tstg | -30 sampai 80 | .C |
Karakteristik DC (VDD=2.8V,Ta=25.C)
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi pengujian |
| Tegangan operasi | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Arus pasokan | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25,C |
| Tegangan masukan | HIV | 0.8VDD | - | VDD | V | |
| VIL | 0 | - | 0.2VDD | V | ||
| arus kebocoran masukan | IIL | - Satu.0 | - | 1.0 | μA | VIN=VDD atau VSS |
Lampu latar Karakteristik optik listrik
| Artikel | Simbol | MIN | TYP | Maksimal | UNIT | Tes |
| Tegangan Pasokan | Vf | - | 9.6 | - | V | Jika=20 mA |
| Pasokan arus | Jika | - | 20 | - | mA | - |
| Tegangan kebalikan | Vr | - | - | 5 | V | - |
| Penghambatan daya | Pd | - | 192 | - | mW | - |
| Intensitas Cahaya untuk LCM | - | 900 | 1000 | 1100 | Cd/m2 | Jika = 20mA |
| Keseragaman untuk LCM | - | 80 | - | - | % | Jika=20 mA |
| Warna lampu latar | Putih | |||||
Karakteristik optik
| Tidak, tidak. | PEMBANGUNAN | Simbol | Ketentuan | Spesifikasi | Satuan | ||
| Min | Jenis | Maksimal | |||||
| 1 | Waktu Tanggapan | Tr+Tf | 25°C | | 6 | | Nona |
| 2 | Transmittansi (Dengan PL) | T ((%) | - | - | 7.1 | - | - |
| Tingkat Kontras | Cr | θ=0, sudut pandang normal | - | 500 | - | - |
| Sudut pandang | CR>10 | - | 80 | - | Tingkat | |

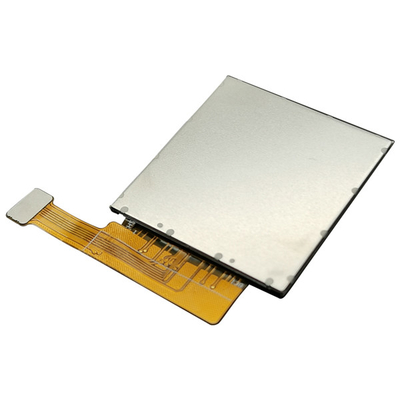

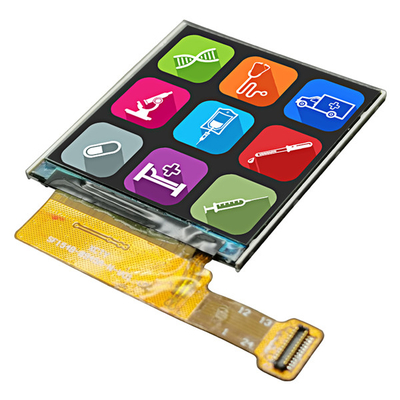

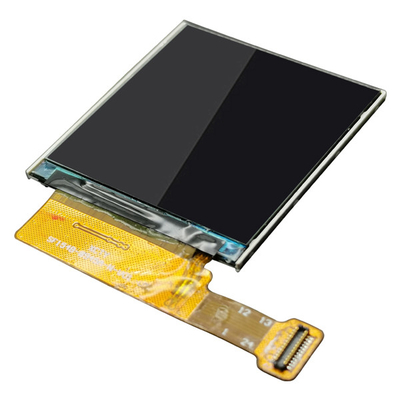

ProdukGambar
Hubungi Kami
Silakan hubungi kami untuk informasi lebih lanjut.
SF-TC154B-8945B-N_SPECIFICATION.pdf
