Detail produk:
|
| Produk: | 4 inci LCD TFT melingkar | Resolusi: | 720x720 |
|---|---|---|---|
| antarmuka: | MIPI | Layar sentuh: | Tidak, CTP Opsional |
| Melihat arah: | IPS (80/80/80/80) | Nomor PIN: | 30 pin |
| Ukuran modul: | 107,60(T) *111,87(V)*3,83(T) | Daerah Aktif: | Diameter 101,52 (mm). |
| Luminansi Permukaan: | 1000 cd/m2 (nits) | Suhu Operasi: | -30℃ hingga +85℃ |
| Seumur Hidup LED: | 40.000 jam | Kepatuhan: | Mengikuti Rohs & Reach |
| Menyoroti: | Tampilan LCD TFT Kelas Otomotif,1000nits TFT LCD display,720 X 720 Titik Lingkaran TFT LCD |
||
** Unduh Data Sheet**
SFTO400XC-7095A3N Spesifikasi ((1000Nits).pdf
FL7707N_DS_V0.2_20230324_Pelanggan.pdf
Tentang produk iniSFTO400XC-7095A3N
Memperkenalkan kinerja tinggi kami 4 Inch Round TFT LCD Display, menampilkan resolusi yang mencolok dari 720 x 720 piksel.tampilan ini menggunakan antarmuka MIPI canggih untuk konektivitas mulus dan transmisi data berkecepatan tinggiTampilan canggih ini, dengan kecerahan yang mengesankan dari 1000 nits, dirancang khusus untuk aplikasi otomotif, memastikan daya tahan, kejelasan,dan keandalan dalam berbagai kondisi mengemudi.
Fitur Utama:
Resolusi tinggi:
Desain tampilan bulat:
Kecerahan Tinggi (1000 nits):
Antarmuka MIPI:
Sudut pandang luas:
Konsumsi daya rendah:
Aplikasi:
Kesimpulan
Tingkatkan produk Anda dengan 4 inci 720 x 720 dot TFT LCD Round Display.dan desain inovatif menggabungkan untuk menawarkan pengalaman visual yang luar biasa yang disesuaikan untuk memenuhi permintaan berbagai industriApakah Anda mengembangkan gadget baru atau meningkatkan perangkat yang sudah ada, layar ini adalah pilihan yang sempurna bagi mereka yang mencari kinerja, estetika, dan efisiensi.
Fitur
| Artikel informasi umum | Isi |
| Ukuran layar LCD (diagonal) | 4 inci Bulat TFT |
| Struktur Modul | TFT Display |
| Jenis Tampilan LCD | TFT/TRANSMISSIVE |
| Mode Tampilan LCD | Biasanya hitam. |
| Arah Penampakan yang Disarankan | IPS semua sudut pandang |
| Ukuran modul (W × H × T) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| Area aktif (W × H) | 101.52 mm Diameter |
| Jumlah piksel (Resolusi) | 720RGB×720 piksel |
| Tipe antarmuka modul | Antarmuka MIPI |
| Operasi Temp. | -30°C sampai +80°C |
| Luminans permukaan | 1000 cd/m2 |
| Nomor Warna | 16.7M |
| Jenis lampu latar | LED putih |
Gambar Bentuk Mekanis
Definisi Pin
| Tidak, tidak. | PIN | Deskripsi |
| 1 | LEDA | LED anode |
| 2 | LEDK1 | Katode LED |
| 3 | LEDK2 | Katode LED |
| 4 | VCI | Sumber Daya 2.8 ~ 3.3V |
| 5 | IOVCC | Sumber Daya 1.8V-2.0V |
| 6 | Reset | Sinyal reset LCM |
| 7 | TE | Kekuatan efek merobek |
| 8 | PWM | Output frekuensi PWM untuk kontrol driver LCD. |
| 9 | GND | Tanah |
| 10 | D0P | Sinyal data DSI-D0+ |
| 11 | D0N | DSI-D0- sinyal data |
| 12 | GND | Tanah |
| 13 | D1P | Sinyal data DSI-D1+ |
| 14 | D1N | DSI-D1- sinyal data |
| 15 | GND | Tanah |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | DSI-Clock- |
| 18 | GND | Tanah |
| 19 | D2P | Sinyal data DSI-D2+ |
| 20 | D2N | Sinyal data DSI-D2 |
| 21 | GND | Tanah |
| 22 | D3P | Sinyal data DSI-D3+ |
| 23 | D3N | DSI-D4- sinyal data |
| 24 | GND | Tanah |
| 25 | TP_INT | Sentuh Interrupt |
| 26 | TP_SDA | Sinyal data IIC sentuh |
| 27 | TP_SCL | Sentuh sinyal jam IIC |
| 28 | TP_RESET | Sentuh Sinyal Reset |
| 29 | TP_VCI | Sentuh Sumber Daya |
| 30 | TP_IOVCC | Sentuh Sumber Daya |
|
Artikel |
Simbol |
Nilai |
Satuan |
|
Tegangan catu daya untuk logika |
VDD |
0.3 ~ 3.6 |
V |
|
Tegangan masukan |
Vin |
VDD + 0.3 |
V |
|
Suhu operasi |
Topr |
-30 sampai 80 |
°C |
|
Suhu penyimpanan |
Tstg |
-30 sampai 80 |
°C |
Karakteristik Listrik
|
Artikel |
Simbol |
Min |
Jenis |
Maksimal |
Satuan |
Kondisi pengujian |
|
Tegangan operasi |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Arus pasokan |
IDD |
- |
- |
30 |
mA |
VDD = 2,8V, Ta = 25°C |
|
Tegangan masukan |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
arus kebocoran masukan |
IIL |
- Satu.0 |
- |
1.0 |
mA |
VIN=VDD atau VSS |
Lampu Belakang Mengemudi
|
Artikel |
Simbol |
Min |
Jenis |
Maksimal |
Satuan |
|
Arus ke depan |
Jika |
... |
180 |
- |
mA |
|
Tegangan ke depan |
VF |
14 |
15 |
16.3 |
V |
|
Mode koneksi |
P |
... |
5S2P |
... |
|
|
Nomor LED |
/ |
|
10 |
|
pcs |
|
Waktu hidup LED |
|
30000 |
40000 |
|
jam |
Karakteristik optik
|
Artikel |
Simbol |
Kondisi |
Min |
Jenis |
Maksimal |
Satuan |
|
Sudut pandang |
θT |
CR ¥10 |
|
85 |
- |
Gelar |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Rasio Kontras |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
Waktu Tanggapan |
TON |
25°C |
- |
25 |
35 |
ms |
|
TOFF |
||||||
|
Keseragaman |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Luminance |
L |
- |
850 |
1000 |
- |
cd/m2 |

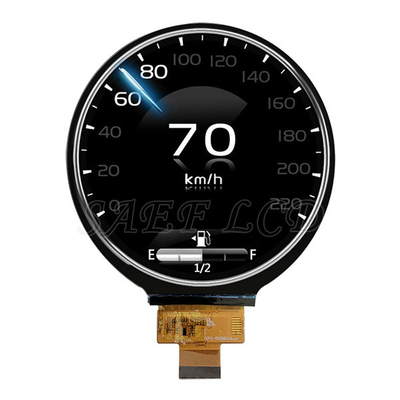

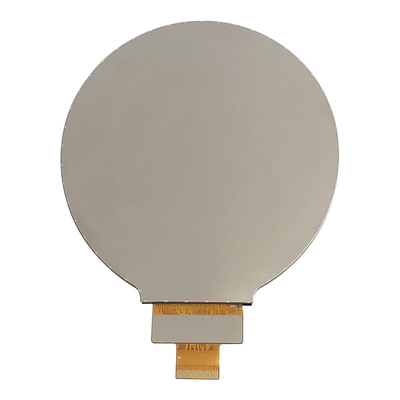

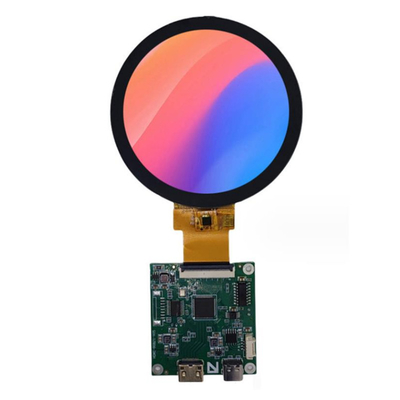

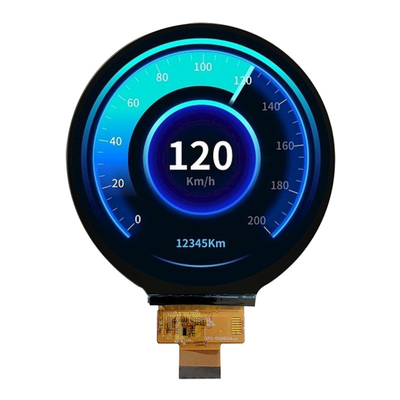

Gambar produk
