Detail produk:
|
| Kata kunci: | LCD TFT 8 inci | Resolusi: | 1920*1200 |
|---|---|---|---|
| antarmuka: | LVDS | Pin: | 45 pin |
| Layar sentuh: | Tersedia / Opsional | Luminansi Permukaan: | 1200 cd/m2 (nit) |
| Seumur Hidup LED: | 40.000 jam | Melihat arah: | Semua Sudut Pandangan |
| Hubungan: | Jenis konektor | Suhu Operasi: | –30℃ hingga +85℃ |

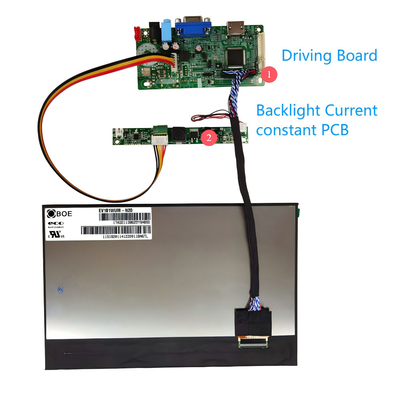

| Papan Mengemudi: | Tersedia / Opsional | Konstanta Arus LED: | Tersedia / Opsional |
| Kepatuhan: | REACH & Sesuai RoHS | Sertifikasi: | ISO9001:2015 / ISO14000:2015 |
| Menyoroti: | 1200nits TFT LCD Display,FHD TFT LCD Display,LVDS Interface TFT LCD display |
||
Data Sheet Unduh
SFTO800BD-7218AN Spesifikasi.pdf
Tentang item ini SFTO800BD-7218AN
Gambaran umum
Layar LCD TFT High Brightness 8 inci kami dirancang untuk memberikan kinerja visual yang unggul dalam kondisi pencahayaan yang menantang.Dengan kecerahan yang mengesankan 1200 nits dan resolusi HD penuh 1920 x 1200 titik, layar ini sangat cocok untuk aplikasi yang membutuhkan kejelasan dan kecerdasannya.membuatnya cocok untuk berbagai industri, aplikasi komersial, dan konsumen.
Kecerahan Tinggi: Pada 1200 nits, layar ini sangat terang, membuatnya ideal untuk digunakan di lingkungan luar ruangan atau ruang dalam ruangan yang terang..
Resolusi Full HD: Dengan resolusi 1920 x 1200 piksel, layar ini memberikan gambar yang tajam dan visual yang rinci, meningkatkan pengalaman pengguna secara keseluruhan.
Antarmuka LVDS: Antarmuka LVDS memungkinkan transmisi data berkecepatan tinggi dengan konsumsi daya rendah.
Sudut Tampilan Luas: Tampilan menawarkan sudut pandang yang luas (biasanya 160 ° horizontal dan vertikal), memungkinkan visibilitas yang jelas dari berbagai posisi tanpa distorsi warna.
Kinerja Warna: Dengan gamut warna yang tinggi dan reproduksi warna yang sangat baik, layar mampu menampilkan gambar yang hidup, sehingga cocok untuk aplikasi multimedia.
Daya tahan: Dirancang untuk ketahanan, TFT LCD dibangun untuk menahan berbagai kondisi lingkungan.
Mudah Integrasi: Faktor bentuk yang kompak dan antarmuka standar memudahkan integrasi tampilan ke dalam sistem yang ada, memastikan proses instalasi yang mulus.
Tampilan Luar Ruangan: Ideal untuk kios, signage digital, dan papan informasi di lingkungan luar ruangan, di mana visibilitas sangat penting.
Panel Kontrol Industri: Cocok untuk sistem pemantauan, kontrol peralatan, dan antarmuka otomatisasi yang membutuhkan kinerja tampilan yang jelas dan dapat diandalkan.
Perangkat Portable: Cocok untuk perangkat genggam, tablet, dan pemutar multimedia portabel yang mendapatkan keuntungan dari kecerahan tinggi dan respon yang sangat baik.
Peralatan Medis: Dapat digunakan dalam perangkat pencitraan medis dan peralatan diagnostik, memberikan visual yang jelas yang diperlukan untuk aplikasi kritis.
Layar LCD TFT High Brightness 8 inci menggabungkan teknologi mutakhir, kinerja tinggi, dan fleksibilitas, menjadikannya pilihan yang sangat baik untuk berbagai aplikasi.Apakah digunakan di lingkungan luar atau pengaturan industri, tampilan ini menjamin visibilitas dan keandalan, meningkatkan pengalaman pengguna dan kepuasan.
Fitur
| Parameter | Spesifikasi | Satuan | Perhatikan |
| Ukuran garis besar | 181.7 ((H) × 119.8 ((V) × 5.5 ((T) | mm | Kabut |
| Daerah Aktif | 172.224 ((H) ×107.640 ((V) | mm | Catatan 1.1 |
| Cahaya | 1000-1200 | cd/m2 | - |
| Jumlah piksel | 1920 ((H) xRGB × 1200 (V) | piksel | - |
| Pixel Pitch | 29.9 ((H) ×3×89.7 ((V) | μm | - |
| Pengaturan piksel | Strip Vertikal RGB | - | - |
| Tampilkan Warna | 16.7M | - | - |
| Gamut Warna | 70% (min.), 75% (jenis) | CF @C Cahaya | |
| Mode Tampilan | Biasanya hitam. | - | - |
| Arah Melihat | 85/85/85/85 (Typ.) 80/80/80/80 (Min.) | Deg. | CR>=10 |
| Berat badan | TBD | gram | - |
| antarmuka | LVDS 2 port ((8bit) | - | - |
| IC | FL5893DA | Catatan 1.2 |
Catatan 1.1: H: panjang horizontal, V: panjang vertikal.
Catatan 1.2: IC yang kompatibel untuk produk ini termasuk FL5893DA, Silakan hubungi produsen IC dan verifikasi ketika Anda memilih salah satu dari mereka.
Gambar Mekanis
Deskripsi Pin
| Tidak, tidak. | Simbol | Fungsi | Tidak, tidak. | Simbol | Fungsi |
| 1 | VLED- | Daya untuk backlight LED (Kathode) | 24 | GND | tanah |
| 2 | VLED- | Daya untuk backlight LED (Kathode) | 25 | OLV2P | Input data diferensial LVDS Positif |
| 3 | VLED+ | Daya untuk backlight LED (Anode) | 26 | OLV2N | Input data diferensial LVDS Negatif |
| 4 | VLED+ | Daya untuk backlight LED (Anode) | 27 | GND | tanah |
| 5 | NC | Tidak ada koneksi. | 28 | OLVCLKP | Input data diferensial LVDS Positif |
| 6 | GND | tanah | 29 | OLVCLKN | Input data diferensial LVDS Negatif |
| 7 | ELV3P | Input data diferensial LVDS Positif | 30 | GND | tanah |
| 8 | ELV3N | Input data diferensial LVDS Negatif | 31 | OLV1P | Input data diferensial LVDS Positif |
| 9 | GND | tanah | 32 | OLV1N | Input data diferensial LVDS Negatif |
| 10 | ELV2P | Input data diferensial LVDS Positif | 33 | GND | tanah |
| 11 | ELV2N | Input data diferensial LVDS Negatif | 34 | OLV0P | Input data diferensial LVDS Positif |
| 12 | GND | tanah | 35 | OLV0N | Input data diferensial LVDS Negatif |
| 13 | ELVCLKP | Input data diferensial LVDS Positif | 36 | GND | tanah |
| 14 | ELVCLK N | Input data diferensial LVDS Negatif | 37 | I2C _SDA | data input/output untuk I2C ((silakan biarkan pin ini terbuka.) |
| 15 | GND | tanah | 38 | I2C _SCL | Sinyal jam untuk I2C (silakan biarkan pin ini terbuka.) |
| 16 | ELV1P | Input data diferensial LVDS Positif | 39 | VDD_OTP | Pasokan listrik untuk sirkuit OTP (silakan biarkan pin ini terbuka.) |
| 17 | ELV1N | Input data diferensial LVDS Negatif | 40 | EEPEN | Hanya uji Pin (silakan biarkan pin ini terbuka.) |
| 18 | GND | tanah | 41 | VDDIN | Sumber daya listrik |
| 19 | ELV0P | Input data diferensial LVDS Positif | 42 | VDDIN | Sumber daya listrik |
| 20 | ELV0N | Input data diferensial LVDS Negatif | 43 | VDDIN | Sumber daya listrik |
| 21 | GND | tanah | 44 | VDDIN | Sumber daya listrik |
| 22 | OLV3P | Input data diferensial LVDS Positif | 45 | VDDIN | Sumber daya listrik |
| 23 | OLV3N | Input data diferensial LVDS Negatif |
Spesifikasi optik
| Parameter | Simbol | Kondisi | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Perhatikan | |
|
Jangkauan sudut pandang |
Horizontal |
Θ3 |
CR > 10 |
80 | 85 | - | Deg. |
Catatan 6.1 |
| Θ9 | 80 | 85 | - | Deg. | ||||
|
Vertikal |
Θ12 | 80 | 85 | - | Deg. | |||
| Θ6 | 80 | 85 | - | Deg. | ||||
| Rasio Kontras | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF Catatan 6.2/6.3 |
||
| Transmisi Sel | Tr | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| Ry | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| Gy | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| Oleh | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| Wy. | 0.318 | 0.338 | 0.358 | |||||
| Gamut Warna | Θ = 0 | 70 | 75 | - | % | |||
| Waktu Tanggapan | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | Catatan 6.5 | |
Parameter pengujian keandalan
| Tidak. | Posisi | Ketentuan |
| 1 | Tes penyimpanan suhu tinggi (HTS) | 85°C, 240 jam, Tidak beroperasi |
| 2 | Tes penyimpanan suhu rendah ((LTS) | -30°C, 240 jam, Tidak beroperasi |
| 3 | Tes Operasi Suhu Tinggi (HTO) | 85°C, 240 jam, beroperasi |
| 4 | Uji Operasi Suhu Rendah (LTO) | -30°C, 240 jam, beroperasi |
| 5 | Uji Operasi Kelembaban Termal (THO) | 60°C/90%RH, 240 jam, beroperasi |
| 6 | Tes penyimpanan siklus termal (TST) | -30~80°C, 100 siklus, 1 jam/siklus, Tidak beroperasi |
|
7 |
Gambar Menempel |
5*5 pola, 1 jam 25°C ± 2°C pola cek abu-abu 127, Setelah 3 menit, dinding harus dibasuh sepenuhnya. |

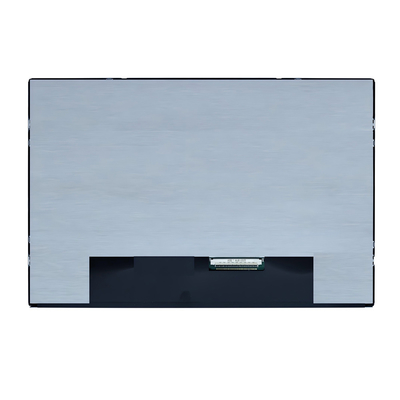

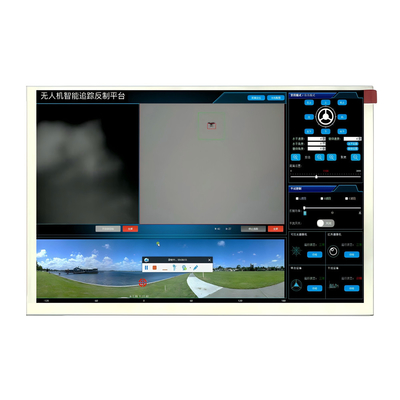

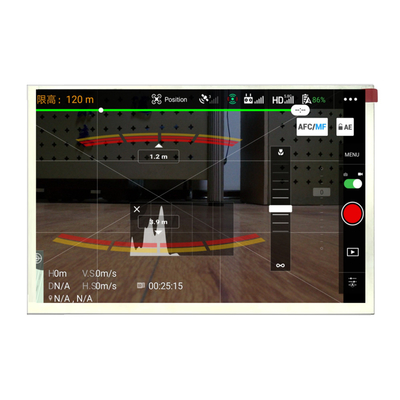

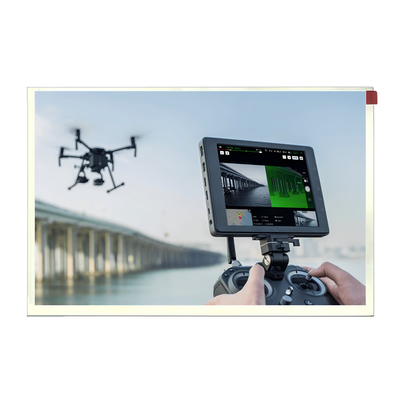

Gambar produk
