** Unduh Data Sheet **
SFTO280TZ-7214AT Spesifikasi.pdf
Tentang item ini SFTO280TZ-7214AT cahaya tinggi 1000nits
Layar LCD IPS TFT berukuran 2,8 inci yang dapat dibaca dengan cahaya siang dengan kecerahan tinggi, dilengkapi dengan resolusi 240 x 320 piksel dan layar sentuh resistif,adalah perangkat tampilan yang dirancang khusus untuk lingkungan luar ruangan atau cerahBerikut adalah pengenalan rinci SFTO280TZ-7214AT dari Saef Technology:
1. Spesifikasi layar:
-Ukuran: 2,8 inci, cocok untuk perangkat portabel dan aplikasi dengan ruang terbatas.
Resolusi: 240 x 320 piksel, memberikan tampilan gambar dan teks yang jelas.
- Resistive touch screen: Mendukung sentuhan tunggal, memungkinkan pengguna untuk mengoperasikan melalui layar sentuh, cocok untuk kebutuhan interaksi dasar.
-Cahaya tinggi: Cahaya latar dapat mencapai 1000 cd/m2, memastikan keterkaitan yang jelas dalam sinar matahari langsung atau lingkungan yang cerah.
-Teknologi IPS: Dalam teknologi Plane Switching (IPS) memberikan sudut pandang yang luas, memastikan pengalaman visual yang baik dari sudut yang berbeda.
-SPI/MCU/SPI+RGB interface: Produk ini kompatibel dengan beberapa antarmuka, memberikan pelanggan dengan desain kenyamanan; produk mengadopsi plug-in FPC,yang memaksimalkan stabilitas instalasi produk di sisi klien.
2Spesifikasi tampilan yang dapat diandalkan:
- Operasi suhu luas: mampu beradaptasi dengan kisaran suhu dari -20 °C sampai 70 °C, cocok untuk berbagai kondisi lingkungan.
- Desain kelas industri: Konstruksi dan bahan yang tahan lama memastikan operasi yang stabil bahkan di lingkungan yang keras.
-Perawatan anti silau: mengurangi pantulan dan silau di bawah sinar matahari langsung, dan meningkatkan keterbacaan layar.
-sesuai dengan RoHS dan REACH: memenuhi standar lingkungan untuk pembatasan zat berbahaya.
3. Layanan yang disesuaikan:
- Pilihan kustomisasi: Layanan kustomisasi dapat disediakan, termasuk antarmuka khusus, ukuran, kecerahan, dll, untuk memenuhi kebutuhan pelanggan tertentu.
4Skenario aplikasi:
- Cocok untuk aplikasi seperti perangkat informasi outdoor genggam, panel kontrol industri, peralatan medis, tampilan mobil, signage digital, dll.yang membutuhkan tampilan yang jelas di bawah cahaya yang kuat.
Layar LCD IPS TFT 2,8 inci ini adalah pilihan ideal untuk aplikasi industri dan komersial yang membutuhkan tampilan yang jelas dalam berbagai kondisi pencahayaan karena kecerahannya yang tinggi,sudut pandang yang luas, dan ketersediaan cahaya siang hari.
Fitur
| Artikel Informasi Umum |
Spesifikasi |
Satuan |
| Panel utama |
| Area tampilan ((AA) |
43.2 ((H) * 57.6 ((V) (2.8 inci) |
mm |
| Elemen driver |
a-Si TFT matriks aktif |
- |
| Tampilkan warna |
262K |
warna |
| Jumlah piksel |
240 ((RGB) *320 |
titik |
| Pitch piksel |
0.180 ((H) *0.180 ((V) |
mm |
| Sudut pandang |
Semua |
jam |
| Drive IC |
ILI9341V |
- |
| Pengaturan Pixel Warna |
Garis vertikal RGB |
|
| Mode Tampilan |
Transmissive/ Biasanya Hitam |
- |
| Suhu operasi |
-20+70 |
°C |
| Suhu penyimpanan |
-30+80 |
°C |
Informasi Mekanis
| Artikel |
Min. |
Seperti itu. |
Max. Apa yang terjadi? |
Satuan |
Catatan |
| Ukuran modul |
Horizontal (H) |
- |
50.00 |
- |
mm |
± 0.2 |
| Vertikal ((V) |
- |
69.20 |
- |
mm |
± 0.2 |
| kedalaman ((D) |
- |
3.99 |
- |
mm |
± 0.2 |
| Berat badan |
- |
TBD |
- |
g |
- |
Gambar garis besar
PIN DESCRIPTION
| Pin NO. |
Simbol |
Tingkat |
Fungsi |
| 1 |
LEDK |
L |
Lampu latar belakang |
| 2 ~ 5 |
LEDA |
H |
Lampu latar belakangA |
| 6 |
IM0 |
H/L |
Pilih mode antarmuka MCU NOTE( 1) |
| 7 |
IM1 |
H/L |
| 8 |
IM2 |
H/L |
| 9 |
IM3 |
H/L |
| 10 |
Telah dihapus |
H/L |
Hardware reset pin |
| 11 |
VSYNC |
H/L |
Sinyal input sinkronisasi vertikal (Frame) untuk RGB |
| 12 |
HSYNC |
H/L |
Sinyal input sinkronisasi horizontal (Line) untuk RGB |
| 13 |
DOTCLK |
H/L |
sinyal jam titik untuk operasi antarmuka RGB. |
| 14 |
ENABLE |
H/L |
Sinyal aktif data untuk operasi antarmuka RGB. |
| 15 ~ 32 |
D17-DB0 |
H/L |
Bus data |
| 33 |
SD0 |
H/L |
SPI interface output pin. |
| 34 |
SDA |
H/L |
SPI interface input pin. |
| 35 |
RD |
H/L |
Membaca mengaktifkan pin jam |
| 36 |
WR-RS |
H/L |
Sinyal pilihan register |
| 37 |
RS-SCL |
H/L |
Menulis mengaktifkan jam input pin |
| 38 |
CS |
H/L |
Chip pilih pin input |
| 39 |
TE |
H/L |
Kekuatan efek merobek |
| 40 |
IOVCC |
H |
Sumber daya listrik ((1.8V) |
| 41 |
IOVCC |
H |
Sumber daya ((2.8-3.3V) |
| 42 |
VCI |
H |
Sumber daya ((2.8-3.3V) |
| 43 |
GND |
L |
Tanah |
| 44 |
XR |
/ |
/ |
| 45 |
YD |
/ |
/ |
| 46 |
XL |
/ |
/ |
| 47 |
YU |
/ |
/ |
| 48 |
GND |
L |
Tanah |
| 49 |
GND |
L |
Tanah |
| 50 |
GND |
L |
Tanah |
Rating maksimum mutlak
|
Artikel
|
Simbol
|
Nilai-nilai |
Satuan
|
| Min |
Max. Apa yang terjadi? |
| Tegangan suplai untuk sirkuit logika |
IOVCC |
- 0.3 |
4.6 |
V |
| Tegangan suplai untuk sirkuit analog |
VCI |
- 0.3 |
4.6 |
V |
Kondisi Operasi
|
Artikel
|
Simbol
|
Nilai-nilai |
Satuan
|
Perhatikan
|
| Min |
Jenis |
Max. Apa yang terjadi? |
| Sumber Daya |
VCC |
2.7 |
2.8 |
3.3 |
V |
|
| Sumber Daya |
IOVCC |
1.7 |
1.8 |
3.3 |
V |
|
| Mode normal Konsumsi saat ini |
Icc |
- |
12 |
- |
mA |
VCC = 2,8V |
| Gerbang TFT ON Voltage |
VGH |
|
15 |
|
V |
|
| TFT Gate OFF Voltage |
VGL |
|
- Tujuh.5 |
- |
V |
|
Unit lampu belakang (GND=0V)
|
Artikel
|
Simbol
|
Nilai-nilai |
Satuan
|
Perhatikan
|
| Min |
Jenis |
Max. Apa yang terjadi? |
| Tegangan pasokan ke depan |
Vf |
2.8 |
- |
3.4 |
V |
|
| Pasokan masa depan Saat ini |
Jika |
- |
120 |
- |
mA |
|
| Luminans LCM |
LV |
900 |
1000 |
- |
cd/m2 |
IB = 120mA |
| Keseragaman |
/ |
80 |
|
|
% |
- |

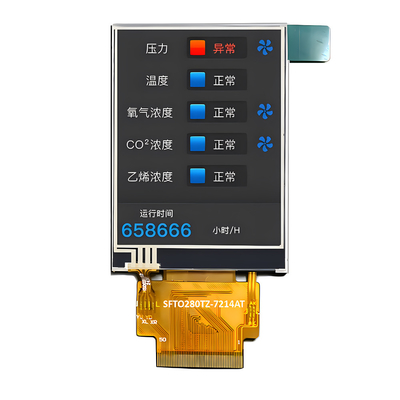

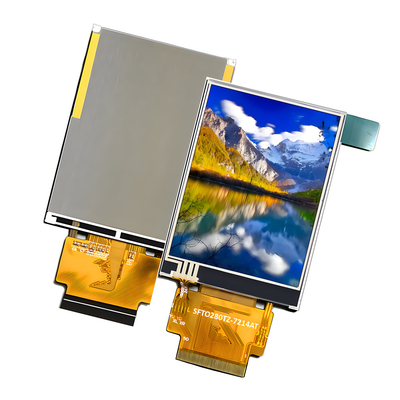

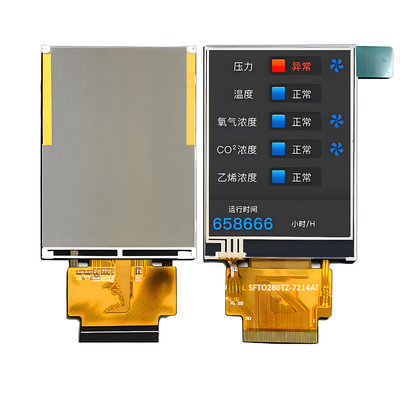

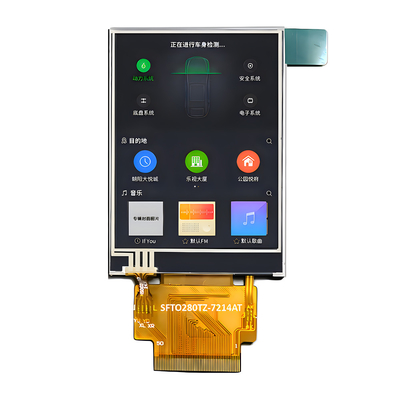

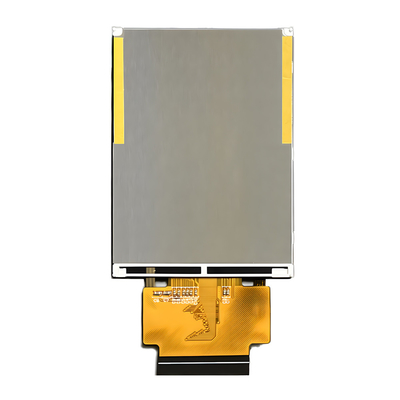

Gambar produk
FACILITY FACTORY dan Sertifikat
Pertanyaan yang Sering Diajukan
Q1. bisakah aku memesan sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas. Sampel campuran dengan nomor proyek yang berbeda dapat diterima.
Bagaimana dengan waktu pengiriman?
A: Untuk produk siap pakai, berikan sampel stok segera. Membuat kembali sampel membutuhkan waktu 1-1.5 minggu. Produksi batch membutuhkan waktu 4-6 minggu. Untuk desain produk,2-3 hari dialokasikan untuk pertemuan dan proposal; 2 minggu untuk pembuatan persetujuan dan persiapan sampel; Operasi uji coba/produksi massal setelah persetujuan sampel memakan waktu 5-6 minggu.
Q3. Apakah Anda memiliki batas kuantitas pesanan minimum untuk sampel dan pesanan produksi?
A: Jumlah pesanan minimum rendah. 3-5 sampel dapat disediakan untuk inspeksi. Jumlah pesanan minimum untuk produksi massal biasanya 1K per batch.Kami mendukung pesanan uji coba / PP dengan jumlah yang lebih rendah dari jumlah pesanan minimum untuk MP.
Q4. Bagaimana Anda mengangkut barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Pengiriman melalui DHL, UPS, FedEx, atau TNT. Dibutuhkan 5-7 hari untuk tiba. Pengiriman udara dan laut juga opsional.
Q5. Bagaimana cara memesan modul tampilan LCD?
A: Pertama, beri tahu kami persyaratan atau aplikasi Anda.
Kedua, kami akan memberikan penawaran berdasarkan persyaratan Anda atau saran kami.
Ketiga, pelanggan mengkonfirmasi sampel dan membayar uang muka untuk pesanan formal.
Keempat, kita mengatur produksi.
Q6. Dapatkah saya mencetak logo saya pada produk LCD?
A: Ya, itu. Silakan beri tahu kami secara resmi selama fase desain bahwa kami akan menghasilkan sampel dengan logo Anda untuk Anda uji dan persetujuan. Setelah sampel disetujui, kami akan memberikan Anda sampel dengan logo Anda.produksi massal akan dilakukan sesuai dengan sampel yang disetujui.
Q7: Apakah Anda memberikan jaminan untuk produk?
A: Ya, kami menawarkan garansi satu tahun untuk produk kami.
Q8: Bagaimana menangani kesalahan?
A: Pertama, produk kami diproduksi di bawah sistem kontrol kualitas yang ketat, dengan tingkat cacat kurang dari 0,2%.
Kedua, selama masa garansi, kami akan mengirimkan layar LCD baru dan batch kecil pesanan baru.atau kita bisa membahas solusi termasuk panggilan ulang sesuai dengan situasi nyata.
