Kata kunci: | Layar LCD TFT 13,3 inci | Resolusi: | 1920*1080 piksel |
---|---|---|---|
ukuran LCD: | Ukuran 305,2 x 178,1 x 2,7 (mm) | Daerah Aktif: | Ukuran 293,76 x 165,24 (mm) |
Antarmuka LCD: | EDP | Tipe tampilan: | Sudut pandang penuh IPS |
Layar sentuh: | CTP opsional | Luminansi Permukaan: | 350 cd/m2 |
Suhu Operasi: | -10 ℃ hingga +60 ℃ | suhu penyimpanan: | -20 ℃ hingga +60 ℃ |
Rasio NTSC: | 72% | Rasio Kontras: | 800 |
Tampilkan Warna: | 16.7M | Seumur Hidup LED: | 40.000 jam |
sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 72% NTSC Ratio TFT LCD Display,350Cd/M2 TFT LCD Display,Layar LCD TFT 13 |
SFTO1330SM-7191AN Spesifikasi.pdf

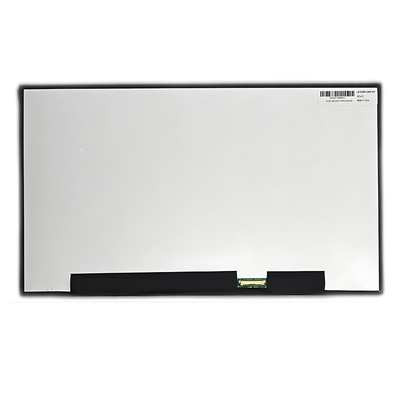

13.3 inci EDP TFT LCD Display Pambuka Produk
Layar LCD EDP TFT 13,3 inci adalah perangkat yang memanfaatkan teknologi tampilan high-end dan sangat populer di perangkat portabel, tampilan komersial,dan aplikasi industri untuk kualitas gambar yang sangat baik dan serbagunaBerikut ini adalah pengenalan rinci untuk tampilan LCD TFT EDP 13,3 inci dengan resolusi 1920 * 1080 piksel, antarmuka 30 pin,dan 72% cakupan gamut warna NTSC dan kecerahan 350cd / m 2.
Fitur Produk
Merek dan Model:SFTO1330SM-7191AN
Jenis panel: a-Si TFT-LCD
Ukuran: 13,3 inci
Resolusi: 1920 (RGB) × 1080 (FHD)
Pengaturan piksel: Garis vertikal RGB
Rasio aspek: 16:9
Jarak titik: 0,051 × 0,153mm
Jarak piksel: 0,153 × 0,153mm (166PPI)
Kecerahan: 350cd/m2 (nilai khas)
Rasio kontras: 800:1 (nilai khas)
Sudut pandang: 85/85/85/85 (nilai khas)
Cakupan gamut warna: 72% (NTSC)
Waktu respons: 30 (nilai khas) (Tr+Td) ms
Mode tampilan: VA/IPS, biasanya tampilan hitam, transmisif
Jenis lampu latar: WLED
Suhu kerja: -10 ~ 60 ° C
Suhu penyimpanan: -20 ~ 60 ° C
Kinerja optik
TFT 13,3 inci ini menawarkan kecerahan tinggi 350 cd/m2 dan rasio kontras tinggi 800:172% dari cakupan gamut warna NTSC memastikan reproduksi warna yang benar, membuat efek tampilan lebih dekat dengan warna alami.
Karakteristik antarmuka
Kategori sinyal: EDP
Tegangan panel: 3.3V (nilai khas)
Listrik panel: 279/468mA (tipis/maksimal)
Jenis antarmuka: Terminal
Jumlah pin antarmuka: 30 pin
Bidang Aplikasi
Layar LCD TFT EDP 13,3 inci ini cocok untuk berbagai skenario aplikasi, termasuk tetapi tidak terbatas pada:
Perangkat portabel: seperti laptop, tablet, dll.
Tampilan komersial: digunakan untuk mesin iklan, sistem penyebaran informasi, dll.
Aplikasi industri: Sebagai antarmuka tampilan untuk sistem kontrol industri.
Ringkasan
Layar LCD EDP TFT 13,3 inci ini memberikan pengguna pengalaman visual yang sangat baik dengan resolusi tinggi, kecerahan tinggi, kontras tinggi, dan cakupan gamut warna yang luas.Apakah dalam lingkungan cahaya luar yang kuat atau cahaya dalam ruangan yang rendah, efek tampilan yang jelas dapat dijamin. fleksibilitas dan keandalan membuatnya menjadi pilihan yang ideal untuk berbagai skenario aplikasi.
Rangka kerjaMenggambar
Definisi Pin Antarmuka
Pin No. | Simbol | I/O | Fungsi |
1 | CABC_EN / NC | - | Dibuat untuk CD |
2 | H_GND | P | Percepatan tinggi putaran |
3 | Jalur 1_N | Aku | Lintasan sinyal tambahan jalur 1 |
4 | Jalur 1P | Aku | Benar-benar sinyal Link Lane 1 |
5 | H_GND | P | Percepatan tinggi putaran |
6 | Jalur 0_N | Aku | Jalur penghubung sinyal 0 |
7 | Jalur 0P | Aku | Benar jalur sinyal 0 |
8 | H_GND | P | Percepatan tinggi putaran |
9 | AUX_CH_P | Aku | Saluran Bantuan Sinyal Benar |
10 | AUX_CH_N | Aku | Saluran Bantuan Sinyal Komplementer |
11 | H_GND | P | Percepatan tinggi putaran |
12 | LCD_VDD | P | LCD logika dan daya pengemudi (3,3V) |
13 | LCD_VDD | P | LCD logika dan daya pengemudi (3,3V) |
14 | NC | Aku | Diasumsikan untuk digunakan oleh produsen LCD |
15 | LCD_GND | P | Logika LCD dan ground driver |
16 | LCD_GND | P | Logika LCD dan ground driver |
17 | HPD | O | Pin sinyal HPD |
18 | LED-1 | P | Lampu latar tanah |
19 | LED-2 | P | Lampu latar tanah |
20 | LED-3 | P | Lampu latar tanah |
21 | LED-4 | P | Lampu latar tanah |
22 | BL Mampu | Aku | Lampu latar dihidupkan/dimatikan |
23 | BL PWM DIM | Aku | Sistem PWM |
24 | SCL/NC | - | Diasumsikan untuk digunakan oleh produsen LCD |
25 | SDA/NC | - | Diasumsikan untuk digunakan oleh produsen LCD |
26 | BL PWR | P | Kekuatan lampu latar |
27 | BL PWR | P | Kekuatan lampu latar |
28 | BL PWR | P | Kekuatan lampu latar |
29 | BL PWR | P | Kekuatan lampu latar |
30 | NC | - | Diasumsikan untuk digunakan oleh produsen LCD |
Rating Maksimal mutlak
Parameter | Simbol | Min. | Max. Apa yang terjadi? | Satuan | Pengamatan |
Tegangan catu daya lampu latar | HVDDOUT | - | - | V | Ta = 25 °C Catatan 1&2 Catatan |
Arus LED lampu latar | IHVDD | - | - | mA | |
Tegangan LED Lampu Belakang | VR | - | - | V | |
Suhu operasi | TOP | - 10 | 60 | °C |
Ta = 25 °C Catatan 1&2 |
Suhu penyimpanan | TST | - 20 | 60 | °C | |
Kelembaban Lingkungan Operasi | Melompat. | - | 90 | % RH | |
Kelembaban penyimpanan | Hst | - | 90 | % RH | |
Persyaratan pelepasan panas | Trls | 15 | °C |
Spesifikasi Elektronik LCD TFT
Parameter | Simbol | Ratings | Satuan | ||
MIN | TYP | Maksimal | |||
Tegangan Masuk Sumber Daya | V DD | 3.0 | 3.3 | 3.6 | V |
Arus Pasokan Listrik | IDD | - | - | - | mA |
Tegangan Pasokan Listrik Driver LED | HVDD | 2.7 | 24 | V | |
Listrik Suplai Listrik Pengemudi LED | IHVDD | 20 | - | mA | |
Konsumsi Daya LED | PLED | 2.7 | W | ||
Tegangan ambang masuk positif | VIT+ | +100 | mV | ||
Tegangan ambang masuk negatif | VIT- | -100 | mV | ||
Tegangan modus umum input diferensial | Vcom | TBD | V |
Spesifikasi Elektronik Lampu Belakang
Parameter | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
Tegangan suplai | VBL | 5 | 12.0 | 37 | V |
Pasokan daya arus untuk lampu belakang | ILED | 6 |
- |
25 | mA |
Sumber daya untuk lampu belakang | PLED | 0.18 | - | 5.55 | W |
Tegangan sinyal cahaya yang dimodulasi | VPWM H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
Rasio tugas kontrol kecerahan | Tugas | 1 | - | 100 | % |
Frekuensi kontrol kecerahan | fPWM | 100 | - | 1,600 | KHz |
LED-BL ON/OFF Tegangan tinggi | VCNTH | 1.2 | 5.0 | V | |
LED-BL ON/OFF tegangan rendah | VCNTL | 0 | - | 0.6 | V |
Umur LED | - | 30,000 | 40,000 | - | h |
