4.3 inci IPS TFT LCD 480*272 Pixel 262K Full Color Display ST7283 Driver IC

4.3 inci IPS TFT LCD 480*272 Pixel 262K Full Color Display ST7283 Driver IC
4.3 inci IPS TFT LCD 480*272 Pixel 262K Full Color Display ST7283 Driver IC 4.3 inci IPS TFT LCD 480*272 Pixel 262K Full Color Display ST7283 Driver IC 4.3 inci IPS TFT LCD 480*272 Pixel 262K Full Color Display ST7283 Driver IC

Gambar besar :  4.3 inci IPS TFT LCD 480*272 Pixel 262K Full Color Display ST7283 Driver IC

Detail produk:
Tempat asal: ShenZhen / Tiongkok
Nama merek: SAEF
Sertifikasi: ISO9001 / ISO14000
Nomor model: SFTO430JS-7025A-N
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 3 buah
Harga: USD4.7 - USD5.4, Price is Negotiable based on order lot quantity
Kemasan rincian: Paket Ekspor Standar
Waktu pengiriman: 1-5 minggu
Syarat-syarat pembayaran: L/C, T/T, Western Union, PayPal
Menyediakan kemampuan: 3000K pcs per bulan

4.3 inci IPS TFT LCD 480*272 Pixel 262K Full Color Display ST7283 Driver IC

Deskripsi
Produk: Layar TFT 4,3 inci Resolusi: 480x272
Melihat arah: IPS, Semua Sudut Pandang IC pengemudi: ST7283
Layar sentuh: Tidak (RTP dan CTP opsional) Nomor PIN: 40 PIN
Hubungan: ZIF FPC 46mm Luminansi Permukaan: 500 cd/m2 (nit)
Tegangan operasi: 3.3V antarmuka: RGB
Suhu Operasi: 20°C sampai +70°C suhu penyimpanan: -30°C sampai +80°C
Seumur Hidup LED: 40.000 jam Kepatuhan: REACH & Sesuai RoHS
Menyoroti:

Layar LCD TFT 4

,

3 inci

,

480*272 tft layar LCD



Product Pambuka



IPS TFT LCD berukuran 4,3 inci adalah layar layar berwarna 262K dengan ukuran diagonal 4,3 inci dan resolusi matriks titik 480x270. Produk ini mengadopsi teknologi tampilan IPS (In-Plane Switching),yang memberikan sudut pandang yang sangat luas, memastikan bahwa pengguna dapat mendapatkan pengalaman visual yang konsisten dari sudut yang berbeda.mencapai interaksi manusia-komputer yang intuitif.



IPS TFT LCD berukuran 4,3 inci adalah layar resolusi tinggi dengan antarmuka RGB. Tegangan kerja logisnya adalah 3,3V, dengan built-in ST7283 driver IC dan suhu kerja -20-70C.



Layar layar LCD IPS TFT 4,3 inci telah menjadi bagian yang sangat penting dari produk elektronik konsumen karena kinerjanya yang sangat baik dan berbagai skenario aplikasi.Hal ini dapat memberikan pengalaman visual yang menarik, memenuhi kebutuhan pengguna untuk tampilan gambar, dan mendukung layanan yang disesuaikan untuk memenuhi persyaratan aplikasi tertentu.





Fitur


Ukuran: 4,3 inci
Resolusi: 480 × 272 piksel
Mode tampilan: IPS
Pengemudi IC: ST7283
Cahaya: 500 cd/m2
Jenis antarmuka: RGB
Suhu kerja: -20 °C sampai 70 °C
Suhu penyimpanan: -30 °C sampai 80 °C
Jenis lampu latar: Lampu latar LED, kecerahan dan jumlahnya bervariasi menurut model







Rangka kerjaMenggambar






4.3 inci IPS TFT LCD 480*272 Pixel 262K Full Color Display ST7283 Driver IC 0







Definisi Pin Antarmuka



Tidak, tidak. Nama pin I/O Deskripsi
1 LED-K Aku Katode LED
2 LED-A Aku LED Anode
3 VSS Aku Power Ground
4 VDD Aku Sumber Daya
5- 12 R00-R07 Aku RED Sinyal Data (LSB)
13-20 G00-G07 Aku GREEN Sinyal data (GSB)
21-28 R00-R07 Aku Sinyal data biru (LSB)
29 VSS Aku Power Ground
30 DLCK Aku Sinyal Jam untuk Sampel setiap tanggal
31 DISP Aku Tampilkan sinyal ON/OFF
32 HSYNC Aku Sinyal sinkronisasi horizontal
33 VSYNC Aku Sinyal sinkronisasi vertikal
34 DE Aku Input Data memungkinkan kontrol
35 NC - Buka
36 GND Aku Power Ground
37 XR Aku PIN Panel Sentuh
38 YD Aku PIN Panel Sentuh
39 XL Aku PIN Panel Sentuh
40 YU Aku PIN Panel Sentuh





Batas absolut maksimum



Artikel Simbol Nilai Satuan
Tegangan catu daya untuk logika VDD 3.0-3.6 V
Tegangan masukan Vin VDD + 0.3 V
Suhu operasi Topr -20 sampai 70 °C
Suhu penyimpanan Tstg -30 sampai 80 °C



Lampu latar Karakteristik optik listrik



Artikel Simbol MIN TYP Maksimal UNIT

Tes

Kondisi

Tegangan Pasokan Vf 20.3 22.4 24 V Jika = 20mA
Pasokan arus Jika - 20 - mA -
Tegangan kebalikan Vr - - 5 V -
Penghambatan daya Pd - 448 - mW -
Intensitas Cahaya untuk LCM



-

- 500 - Cd/m2 Jika = 20mA
Keseragaman untuk LCM - 70 75 - % Jika = 20mA
Warna lampu latar Putih


ProductGambar

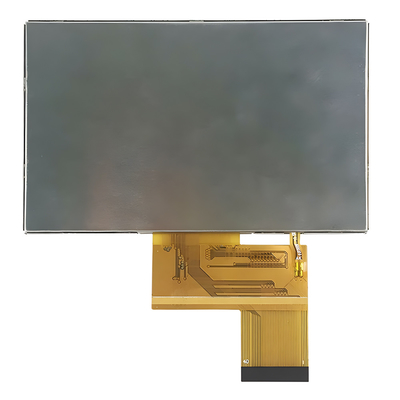

4.3 inci IPS TFT LCD 480*272 Pixel 262K Full Color Display ST7283 Driver IC 1

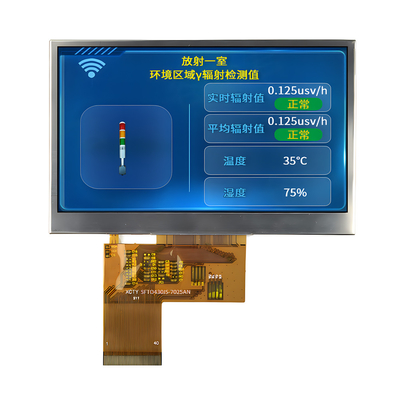

4.3 inci IPS TFT LCD 480*272 Pixel 262K Full Color Display ST7283 Driver IC 2
(dengan RTP opsional)

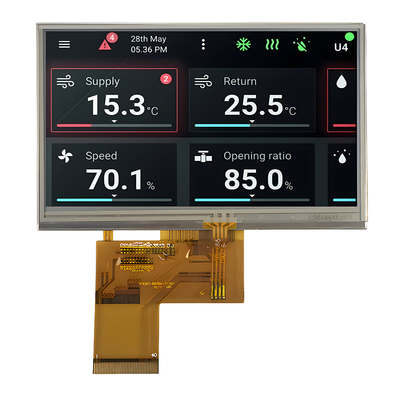

4.3 inci IPS TFT LCD 480*272 Pixel 262K Full Color Display ST7283 Driver IC 3
(dengan CTP opsional)
4.3 inci IPS TFT LCD 480*272 Pixel 262K Full Color Display ST7283 Driver IC 4
(dengan custom Touch Gals CTP)
4.3 inci IPS TFT LCD 480*272 Pixel 262K Full Color Display ST7283 Driver IC 54.3 inci IPS TFT LCD 480*272 Pixel 262K Full Color Display ST7283 Driver IC 6

Uji Lingkungan / Keandalan



Tidak. Titik pengujian Kondisi Pengamatan
1 Operasi suhu tinggi Ts= +70°C, 240 jam

Catatan 1

IEC60068-2-2, GB2423. 2-89

2 Operasi suhu rendah Ta= -20°C, 240 jam Catatan 2 IEC60068-2-1 GB2423.1-89
3 Penyimpanan Pada Suhu Tinggi Ta= +80°C, 240 jam IEC60068-2-2 GB2423. 2-89
4 Penyimpanan Pada Suhu Rendah Ta= -30°C, 240 jam IEC60068-2-1 GB/T2423.1-89
5 Penyimpanan dengan Suhu Tinggi & Kelembaban Tinggi Ta= +60°C, 90% RH maksimal, 160 jam

IEC60068-2-3

GB/T2423.3-2006

6 Shock termal (tidak beroperasi) -30°C 30 menit ~ +80°C 30 menit Waktu perubahan: 5 menit, 30 Siklus

Mulailah dengan dingin

suhu, berakhir dengan

suhu tinggi

IEC60068-2-14,

GB2423.22-87



7

Pengeluaran elektrostatik (Operasi)

C=150pF, R=330 Ω, 5 poin/panel

Udara: ± 8KV, 5 kali; Kontak: ± 4KV, 5

kali; (Lingkungan: 15°C ~

35°C, 30% ~ 60%, 86Kpa ~ 106Kpa)

IEC61000-4-2

GB/T17626.2-1998



8



Getaran

(Tidak beroperasi)

Rentang frekuensi: 10 ~ 55Hz, Stroke:

1.mm Sweep: 10Hz~55Hz~10Hz

2 jam untuk setiap arah XYZ.

(kondisi kemasan)

IEC60068-2-6

GB/T2423.5-1995

9 Shock (Tidak beroperasi)

60G 6ms, ± X, ± Y, ± Z

3 kali untuk setiap arah

IEC60068-2-27 GB/T2423.5-1995
10 Uji drop paket

Tinggi: 80 cm, 1 sudut, 3 tepi,

6 permukaan

IEC60068-2-32 GB/T2423.8-1995
