Detail produk:
|
Produk: | 3.2" inci TFT LCD Display | Resolusi: | 240X320 |
---|---|---|---|
Melihat arah: | jam 12 | antarmuka: | SPI 4-Line |
Dimensi Garis Besar: | 54.0(L)x77.4(T)x2.4(T)(mm) | Daerah Aktif: | 48,60 (L) x 64,80 (T) (mm) |
Nomor PIN: | 18 pin | Hubungan: | FPC Plugging |
Luminansi Permukaan: | 350 cd/m2 (nit) | Seumur Hidup LED: | 40.000 jam |
sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | Mengikuti Rohs & Reach |
Menyoroti: | 3.2 inci SPI TFT LCD display,18 Pin TFT LCD Display,240*320 piksel TFT LCD Display |
Pengantar Produk
Layar SPI TFT 3,2 inci adalah layar LCD TFT berwarna dengan antarmuka SPI matriks titik 240 x 320, menampilkan tampilan warna yang kaya dan resolusi tinggi, memberikan pengguna pengalaman visual yang jelas.Cocok untuk berbagai skenario aplikasi, seperti peralatan industri, alat deteksi genggam, perangkat kecantikan, rumah pintar, dan elektronik konsumen.
Modul SPI TFT SFTO320JY-7178AN 3,2 inci ini memiliki built-in ST7789V driver IC; Ini mendukung antarmuka SPI 4-kabel dan memiliki rentang tegangan catu daya (VDD) 2,8V hingga 3,3V.Ini dapat beroperasi pada suhu mulai dari -20 °C sampai +70 °C, dengan rentang suhu penyimpanan dari -30 °C sampai +80 °C.
Berdasarkan produk SPI TFT 3,2 inci ini, Saef Technology menyediakan solusi khusus yang berbeda, termasuk tetapi tidak terbatas pada:
Penyesuaian lampu latar: Sesuaikan jenis dan kecerahan lampu latar sesuai dengan kebutuhan produk.
Sesuaikan antarmuka: Ubah struktur dan antarmuka kabel layar LCD untuk beradaptasi dengan platform perangkat keras tertentu.
Integrasi layar sentuh: layar sentuh resistif atau kapasitif opsional tersedia untuk meningkatkan pengalaman interaksi pengguna.
Fitur
Produk: | 3.2" inci TFT LCD Display |
Nomor model | SFTO320JY-7178AN |
Resolusi: | 240x320 |
Arah melihat: | Jam 12 |
Antarmuka: | SPI 4 baris |
Dimensi garis besar: | 54.0(W) x77.4 ((H) x2.4 ((T) ((mm) |
Area Aktif: | 48.60(W) x64.80 (H) (mm) |
Nomor Pin: | 18 pin |
Koneksi: | FPC Plugging |
Luminance permukaan: | 350 Cd/m2 (nits) |
Umur LED: | 40,000 Jam |
Sertifikat | ISO9001:2015 / ISO1400:2015 |
Kepatuhan: | Rohs & Reach Memenuhi |
Gambar garis besar
Rating Maksimal Listrik
Artikel |
Simbol |
Min |
Maksimal |
Satuan |
Catatan |
Tegangan pasokan (VDDI) |
V | 1.8 | 3.3 | V |
- |
Tegangan suplai ((VDD) |
V | 2.8 | 3.3 | V |
- |
Suhu operasi |
TOPR | - 20 | 70 | °C |
- |
Suhu penyimpanan |
TSTR | - 30 | 80 | °C |
- |
Karakteristik lampu latar
Artikel |
Simbol |
Min |
Tipikal |
Maksimal |
Satuan |
Modul LED Tegangan ke depan |
VLED | 2,9 | 3.1 | 3.3 | V |
Daya arus modul LED |
ILED |
- |
90 |
- |
mA |
Luminans Permukaan LCD |
LS | 330 | 350 |
- |
Cd/m2 |
LCM Seragam kecerahan permukaan |
LD | 80 |
- |
- |
% |
Penghapusan daya LCD |
PLCD |
- |
0.32 |
- |
W |
Definisi Pin Antarmuka
Nomor PIN. | Simbol | Deskripsi |
1 | GND |
Tanah |
2 |
Reset |
-Sinyal ini akan mengatur ulang perangkat dan harus diterapkan untuk memulai chip dengan benar. -Sinyal aktif rendah. |
3 | SCL | - Pin ini digunakan untuk jam antarmuka serial. |
4 |
D/C |
- Tampilan data / perintah pilihan pin di 4-line serial antarmuka. |
5 |
CSX |
- Pin chip pilihan, Low aktif. tinggi tidak aktif. |
6 |
SDA |
SPI antarmuka input pin. -Data yang terkunci pada tepi yang naik dari sinyal SCL. -Jika tidak digunakan, silahkan tetapkan pin ini pada tingkat VDDI atau DGND. |
7 |
SDO |
- SPI interface output pin. - Data adalah output pada tepi jatuh dari sinyal SCL. - Jika tidak digunakan, biarkan pin ini terbuka. |
8 | GND |
Tanah |
9 |
VDD |
Sumber daya untuk sistem analog, digital dan sirkuit penguat. |
10 | LEDA |
Anode Lampu Belakang (2.9V-3.3V Tipikal:3.1V) |
11 | LEDK | Katode Lampu Belakang |
12 | LEDK | Katode Lampu Belakang |
13 | LEDK | Katode Lampu Belakang |
14 | LEDK | Katode Lampu Belakang |
15 | XL | Panel sentuh Logis kaki |
16 | YU | Panel sentuh Logis kaki |
17 | XR | Panel sentuh Logis kaki |
18 | YD | Panel sentuh Logis kaki |

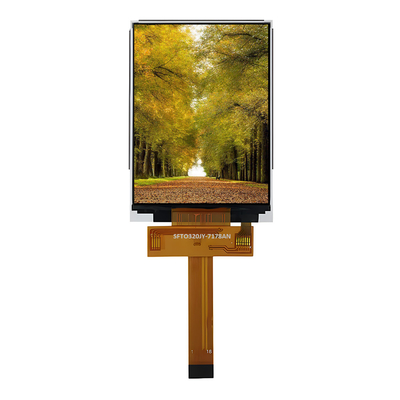

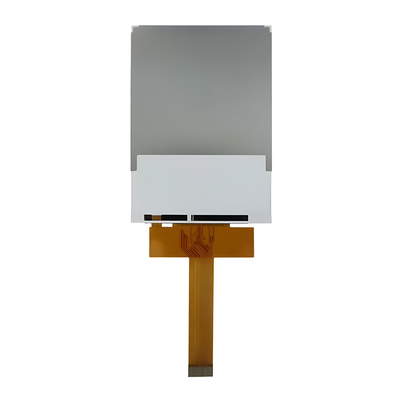

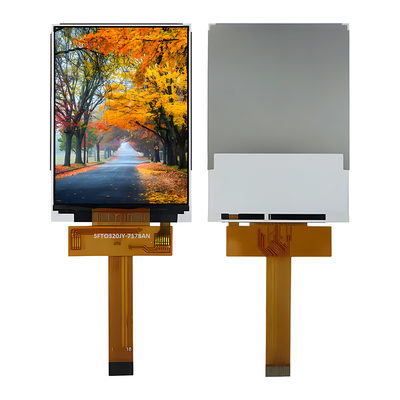

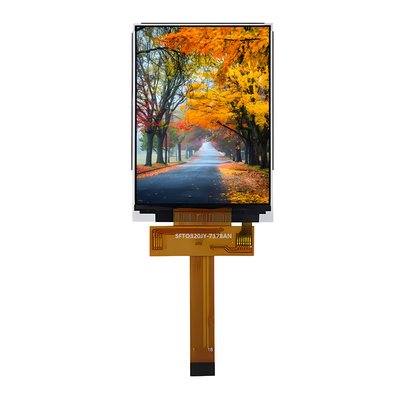

Gambar produk
Fasilitas dan Sertifikasi
