Detail produk:
|
Produk: | Layar LCD TFT IPS 2,4 inci | Resolusi: | 240*320 Piksel |
---|---|---|---|
Layar sentuh: | Tanpa | Melihat arah: | 12H |
antarmuka: | SPI | Nomor PIN: | 10 pin (24 pin opsional) |
Hubungan: | Pengaya | Luminansi Permukaan: | 400 cd/m2 (Dapat disesuaikan) |
IC pengemudi: | ST7789V | Seumur Hidup LED: | 40.000 jam |
Suhu Operasi: | -20°C hingga +70°C | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | Layar LCD TFT 2,4 inci,240X320 Pixel TFT LCD Display |
Low Cost 2.4 inci QVGA TFT LCD Pambuka Produk
2Layar TFT berukuran 0,4 inci dengan resolusi 240 × 320 piksel memberikan tampilan gambar yang jelas.Model ini SFTO240JY-7182AN memiliki antarmuka SPI dan dapat mencapai kecerahan 400cd / m 2, beradaptasi dengan kondisi pencahayaan yang berbeda. Produk dapat beroperasi antara -20 °C dan 70 °C dan beradaptasi dengan berbagai kondisi lingkungan.memastikan bahwa penyimpanan jangka panjang tidak akan mempengaruhi kinerja.
Layar QVGA TFT 2,4 inci ini banyak digunakan di berbagai bidang seperti peralatan medis, kontrol industri, rumah pintar, dan navigasi mobil.Cahaya tinggi (hingga 1000 nits) dan kontrasnya membuat mereka masih terlihat dengan jelas di luar ruangan atau di bawah sinar matahari langsungBiaya rendah adalah keuntungan utama dari produk matriks titik 2,4 inci TFT 240 * 320 SFTO240JY-7182AN, menjadikannya pilihan ideal untuk proyek dengan anggaran terbatas tetapi membutuhkan kinerja layar yang baik.

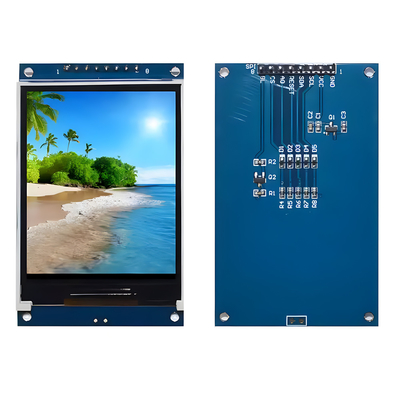

Untuk pengembang, dukungan driver untuk layar dan perpustakaan pengembangan sama pentingnya. SFTM240JY-7182AN (dengan PCB) mendukung perpustakaan pengembangan seperti GFX Library untuk Arduino,memberikan kinerja tampilan yang efisien dan proses pengembangan yang disederhanakan.
Fitur
Artikel | Spesifikasi | Satuan |
Nomor Model |
SFTO240JY-7182AN |
/ |
Mode Tampilan | Biasanya Hitam, Transmissive | / |
Arah Melihat | Jam 12 | / |
Warna | 262K | / |
Drive IC | ST7789 | / |
Jenis antarmuka | 4 Jalur SPI | / |
Dimensional Outline | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
Daerah Aktif | 36.72 ((W) x 48.96 ((H) |
mm |
Resolusi | 240 RGB ((H) x 320 ((V) | piksel |
Pixel Pitch | 0.153 ((W) x 0.153 ((H) |
mm |
Gambar garis besar
Deskripsi Pin Antarmuka
Pin. Tidak. |
Simbol | Deskripsi |
1 | GND | Tanah |
2 | Reset | LCM Reset pin |
3 | SCL | Serial jam pin. |
4 |
RS |
Daftar pilih pin RS= 1 : Tampilkan data. RS = √0 √: data perintah. |
5 | CS |
Chip pilih pin ((Low ✓ aktif) |
6 | SDA | Masukan data serial |
7 | SDO | Output data serial. |
8 | VCC | Pasokan listrik untuk analog ((2.8V-3.3V) |
9 | LED+ | Anode Lampu Belakang |
10 | LED- | Katode Lampu Belakang |
Diagram Skimatis
Rating Maksimal mutlak
Parameter | Simbol | Min | Maksimal | Satuan |
Tegangan Pasokan Logika | IOVCC | - 0.3 | 4.6 | V |
Tegangan Pasokan Analog | VCC | - 0.3 | 4.6 | V |
Suhu operasi | Di atas | - 20 | 70 | °C |
Suhu penyimpanan | Tst | - 30 | 80 | °C |
Kelembaban | RH |
... |
90% ((Max60C) | RH |
Karakteristik Listrik
Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
... |
Input Current | Aku tahu. |
... |
20 |
... |
mA |
Karakteristik lampu latar
Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
Arus ke depan | Jika |
... |
80 |
... |
mA |
Waktu Hidup Operasi |
... |
... |
40000 |
... |
Jam |
Karakteristik optik
Artikel | Simbol | Kondisi | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
Waktu tanggap (sampai Cepat) |
Tr+Tf |
θ= 0 ° |
- |
30 |
- |
Nona |
Rasio kontras | CR | θ= 0 ° |
- |
250 |
- |
|
Sudut pandang |
Di atas | CR ¥10 | - | 45 | - |
Deg. |
Bagian bawah | CR ¥10 | - | 20 | - | ||
Ke kiri | CR ¥10 | - | 45 | - | ||
Benar. | CR ¥10 | - | 45 | - | ||
Kromatisitas warna (CF hanya dengan ITO, sumber cahaya adalah C cahaya, CIE 1931)
|
Wx |
θ= 0 ° |
- 0.02 |
0.308 |
+0.02 |
|
Wy. | 0.325 | |||||
Rx | 0.612 | |||||
Ry | 0.329 | |||||
Gx | 0.299 | |||||
Gy | 0.567 | |||||
Bx | 0.144 | |||||
Oleh | 0.110 | |||||
NTSC | - | 55 | - | % | ||
Bicara silang | Ct | - | 2 | - | % | |
Transmittansi | Trans |
- |
5 |
- |
% |

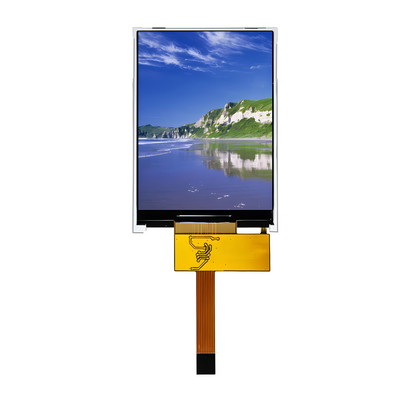

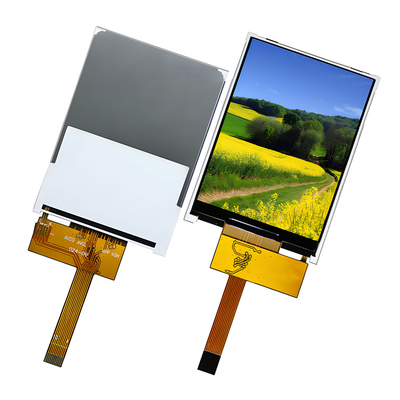

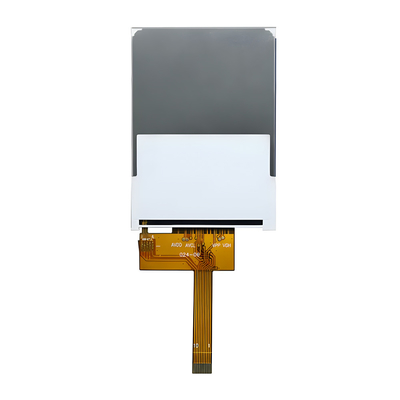

Foto produk
Uji Lingkungan / Keandalan
Tidak. | Titik pengujian | Kondisi | Pengamatan |
1 | Operasi suhu tinggi | Ts= +80°C, 240 jam |
Catatan 1 IEC60068-2-2, GB2423. 2-89 |
2 | Operasi suhu rendah | Ta= -30°C, 240 jam | Catatan 2 IEC60068-2-1 GB2423.1-89 |
3 | Penyimpanan Pada Suhu Tinggi | Ta= +80°C, 240 jam | IEC60068-2-2 GB2423. 2-89 |
4 | Penyimpanan Pada Suhu Rendah | Ta= -30°C, 240 jam | IEC60068-2-1 GB/T2423.1-89 |
5 | Penyimpanan dengan Suhu Tinggi & Kelembaban Tinggi | Ta= +60°C, 90% RH maksimal, 160 jam |
IEC60068-2-3 GB/T2423.3-2006 |
6 | Shock termal (tidak beroperasi) | -30°C 30 menit ~ +80°C 30 menit Waktu perubahan: 5 menit, 30 Siklus |
Mulailah dengan dingin suhu, berakhir dengan suhu tinggi IEC60068-2-14, GB2423.22-87 |
7 |
Pengeluaran elektrostatik (Operasi) |
C=150pF, R=330 Ω, 5 poin/panel Udara: ± 8KV, 5 kali; Kontak: ± 4KV, 5 kali; (Lingkungan: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
8 |
Getaran (Tidak beroperasi) |
Rentang frekuensi: 10 ~ 55Hz, Stroke: 1.mm Sweep: 10Hz~55Hz~10Hz 2 jam untuk setiap arah XYZ. (kondisi kemasan) |
IEC60068-2-6 GB/T2423.5-1995 |
9 | Shock (Tidak beroperasi) |
60G 6ms, ± X, ± Y, ± Z 3 kali untuk setiap arah |
IEC60068-2-27 GB/T2423.5-1995 |
10 | Uji drop paket |
Tinggi: 80 cm, 1 sudut, 3 tepi, 6 permukaan |
IEC60068-2-32 GB/T2423.8-1995 |
Fasilitas dan Sertifikat
