Detail produk:
|
Produk: | IPS TFT 5 inci dengan CTP | Resolusi: | 720x1280 titik |
---|---|---|---|
antarmuka: | MIPI | Layar sentuh: | PCAP |
Melihat arah: | IPS Semua sudut pandang | Struktur PCAP: | GFF |
Pengontrol LCD: | ST7703 | Pengontrol CTP: | GT911 |
Dimensi Kaca Penutup: | Dapat disesuaikan | Nomor PIN: | 30 pin |
Hubungan: | ZIF FPC | Luminansi Permukaan: | 350 cd/m2(nit) |
Seumur Hidup LED: | 40.000 jam | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | TFT 5 Inch Display,Tampilan TFT PCAP Multi Touch,MIPI Interface 5 Inch Display |
5 Inch Muli-touch PCAP TFT Mipi Interface Pengantar Produk
Fitur
Artikel | Spesifikasi | Satuan |
Ukuran layar | 5.0 | inci |
Jumlah piksel | 720RGB ((H) x1280 ((V) | Piksel |
Area tampilan | 62.10 ((H) x110.40 ((V) | mm |
Pitch piksel | 0.0945 ((H) x0.0945 ((V) | mm |
Dimensi garis besar | 78.56x135.65x2.95 | mm |
Pengaturan piksel | Strip Vertikal RGB | ― |
Mode Tampilan | Biasanya hitam. | ― |
Arah Melihat (mata) | Semua | ― |
Tampilkan Warna | 262K | ― |
Luminansi ((cd/m2) | 350 | nit |
Rasio Kontras | 800:1 | ― |
Antarmuka | MIPI | |
Lampu latar belakang | Tipe lampu sisi LED | ― |
IC LCM | ST7703 | |
CTP IC | GT911 | |
Suhu Operasi | -20 ~ 70 | °C |
Suhu penyimpanan | -30 ~ 80 | °C |
Gambar garis besar
Definisi Pin Antarmuka
Nomor PIN. | Simbol | Fungsi |
1 | NC | NC |
2 | LEDK | Lampu belakang LED (katode) |
3 | NC | NC |
4 | LEDA | Lampu belakang LED ((Anode) |
5 | NC | NC |
6 | GND | Tanah |
7 | MIPI_D0N | Data diferensial MIPI DSI |
8 | MIPI_D0P | Data diferensial MIPI DSI |
9 | GND | Tanah |
10 | MIPI D1N | Data diferensial MIPI DSI |
11 | MIPI D1P | Data diferensial MIPI DSI |
12 | GND | Tanah |
13 | MIPI_CLN | Jam diferensial MIPI DSI |
14 | MIPI_CLP | Jam diferensial MIPI DSI |
15 | GND | Tanah |
16 | MIPI D2N | Data diferensial MIPI DSI |
17 | MIPI D2P | Data diferensial MIPI DSI |
18 | GND | Tanah |
19 | MIPI_D3N | Data diferensial MIPI DSI |
20 | MIPI_D3P | Data diferensial MIPI DSI |
21-22 | GND | Tanah |
23 | NC | NC |
24 | GND | Tanah |
25 | TE | Sinyal sinkronisasi frame |
26 | Reset | input reset eksternal |
27 | IOVCC ((1.8V) | Pasokan listrik 1,8V |
28 | VDD ((2.8V) | Sumber Daya 2.8V |
29-30 | GND | Tanah |
Definisi Pin CTP
1 | RST | Reset layar sentuh |
2 | SDA | Sinyal data layar sentuh |
3 | SCL | Sinyal jam layar sentuh |
4 | INT | Sinyal gangguan layar sentuh |
5 | VDD ((2.8V) | Sumber Daya 2.8V |
6 | GND | Tanah |
Spesifikasi optik
Artikel | Simbol | Kondisi | Min | Jenis | Maksimal | Satuan | |
Luminansi putih (Pusat) | Lv |
Θ=0 Normal Menonton Sudut IBL = 40mA |
... | 350 | ... | cd/m2 | |
Waktu tanggap | Tr+Tf | ... | 10 | 15 | ms | ||
Rasio kontras | CR | 640 | 800 | ... | ... | ||
Warna Kromatisitas (CIE1931) |
putih | Wx | 0.283 | 0.303 | 0.323 | ||
Wy. | 0.303 | 0.323 | 0.343 | ||||
Sudut pandang |
Hor |
ThL |
CR≥10 |
... | 80 | ... | |
ΘR | ... | 80 | ... | ||||
Ver |
Aku | ... | 80 | ... | |||
ΘD | ... | 80 | ... | ||||
Keseragaman kecerahan | Rata-rata | Θ=0 | 80 | 90 | ... | % | |
Gamut Warna | NTSC | Θ=0 | ... | 70 | ... | % | |
Arah pandang optik | Semua |
Karakteristik TFT LCD
Artikel | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
Tegangan pasokan analog | VDD | 2.4 | 2.8 | 3.3 | V |
Tegangan pasokan digital | VDDI | 1.65 | 1.8 | 3.3 | |
Sinyal masukan Tegangan | HIV | 0.7VDDI | - | VDDI | V |
VIL | GND | - | 0.3VDDI | V |
Karakteristik lampu latar
Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
Arus LED | IL | - | 30 | 40 | mA |
Tegangan LED | VL | - | 16.8 | 19.2 | V |
Waktu hidup LED yang beroperasi | Waktu | - | 20000 | 40000 | Jam |

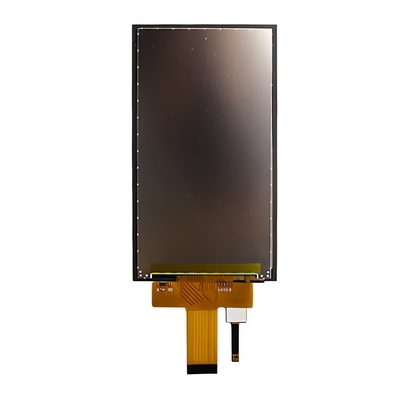

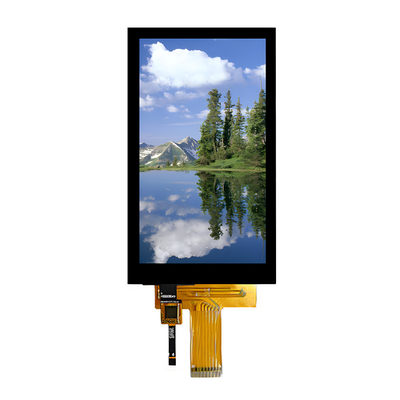

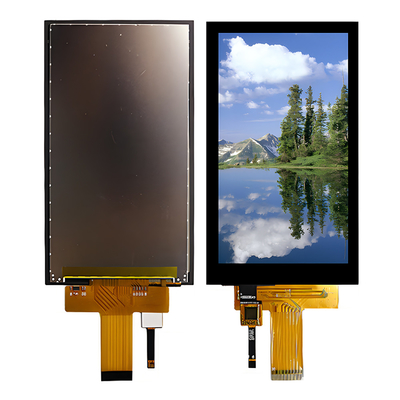

Gambar produk
Uji Lingkungan / Keandalan
Tidak. | Titik pengujian | Kondisi | Pengamatan |
1 | Operasi suhu tinggi | Ts= +70°C, 240 jam |
Catatan 1 IEC60068-2-2, GB2423. 2-89 |
2 | Operasi suhu rendah | Ta= -20°C, 240 jam | Catatan 2 IEC60068-2-1 GB2423.1-89 |
3 | Penyimpanan Pada Suhu Tinggi | Ta= +80°C, 240 jam | IEC60068-2-2 GB2423. 2-89 |
4 | Penyimpanan Pada Suhu Rendah | Ta= -30°C, 240 jam | IEC60068-2-1 GB/T2423.1-89 |
5 | Penyimpanan dengan Suhu Tinggi & Kelembaban Tinggi | Ta= +60°C, 90% RH maksimal, 160 jam |
IEC60068-2-3 GB/T2423.3-2006 |
6 | Shock termal (tidak beroperasi) | -30°C 30 menit ~ +80°C 30 menit Waktu perubahan: 5 menit, 30 Siklus |
Mulailah dengan dingin suhu, berakhir dengan suhu tinggi IEC60068-2-14, GB2423.22-87 |
7 |
Pengeluaran elektrostatik (Operasi) |
C=150pF, R=330 Ω, 5 poin/panel Udara: ± 8KV, 5 kali; Kontak: ± 4KV, 5 kali; (Lingkungan: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
8 |
Getaran (Tidak beroperasi) |
Rentang frekuensi: 10 ~ 55Hz, Stroke: 1.mm Sweep: 10Hz~55Hz~10Hz 2 jam untuk setiap arah XYZ. (kondisi kemasan) |
IEC60068-2-6 GB/T2423.5-1995 |
9 | Shock (Tidak beroperasi) |
60G 6ms, ± X, ± Y, ± Z 3 kali untuk setiap arah |
IEC60068-2-27 GB/T2423.5-1995 |
10 | Uji drop paket |
Tinggi: 80 cm, 1 sudut, 3 tepi, 6 permukaan |
IEC60068-2-32 GB/T2423.8-1995 |
Fasilitas dan Sertifikat
