Detail produk:
|
| Produk: | 1.77 inci TFT LCD | Resolusi: | 128*160 Piksel |
|---|---|---|---|
| Layar sentuh: | Tanpa | Melihat arah: | jam 12 |
| antarmuka: | SPI 4 garis | Nomor PIN: | 14 |
| Hubungan: | Pengaya | Luminansi Permukaan: | 300 cd/m2 (Dipersonalisasi) |
| IC pengemudi: | ST7735 | Seumur Hidup LED: | 40.000 jam |
| Suhu Operasi: | -20°C hingga +70°C | Kepatuhan: | REACH & Sesuai RoHS |
| Menyoroti: | SPI Serial Interface TFT LCD Display,262K Full Color TFT LCD Display,Layar LCD TFT 1 |
||
** Unduh Data Sheet **
SFTO177JY-7189AN Spesifikasi.pdf
Tentang barang ini: Jaminan harga terendah 1.77 inci TFT LCD
LCD TFT 1,77-inci memenuhi permintaan pasar untuk miniaturisasi, konsumsi daya rendah, dan layar definisi tinggi dengan ukuran moderat dan kinerja tinggi.Ini memiliki keuntungan pasar yang jelas dalam perangkat elektronik portabel dan bidang lain, sementara juga menunjukkan nilainya yang unik di bidang profesional seperti industri dan perawatan kesehatan.77-inci TFT LCD umumnya digunakan untuk menampilkan status operasi dan parameter instrumen, seperti meter suhu dan kelembaban, alat ukur tekanan, dll. Layar ini juga dapat digunakan sebagai antarmuka untuk sistem kontrol otomatisasi,menyediakan pemantauan data secara real-time dan umpan balik operasional.
Chip driver yang umum digunakan adalah ST7735S, yang mendukung antarmuka SPI dan mudah diintegrasikan ke dalam berbagai sistem.cocok untuk kondisi pencahayaan dalam ruangan dan luar ruangan yang berbedaBiasanya dilengkapi dengan 2 lampu LED untuk memberikan efek lampu latar yang seragam.
Perusahaan kami memiliki keuntungan biaya mutlak dalam jenis produk ini dan menjamin untuk menyediakan pelanggan dengan produk berkualitas tinggi dengan harga terendah di industri.
Fitur
| Artikel | Spesifikasi | Satuan |
| Mode Tampilan | Biasanya Hitam, Transmissive | / |
| Arah Melihat | Jam 12 | / |
| Warna | 262K | / |
| Drive IC | ST7735 | / |
| Jenis antarmuka | 4 Jalur SPI | / |
| Dimensional Outline | 34.00 ((W) x 42.94 ((H) x 2.28 ((T) |
mm |
| Area Aktif LCD | 28.032 ((W) x 35.04 ((H) |
mm |
| Resolusi | 128 RGB ((H) x 160 ((V) | piksel |
| Pixel Pitch | 0.219 ((W) x 0.219 ((H) |
mm |
Gambar garis besar
Deskripsi Pin Antarmuka
|
Pin. Tidak. |
Simbol | Deskripsi |
| 1 | NC | Tidak ada koneksi. |
| 2 | GND | Tanah |
| 3 | LEDK | Katode Lampu Belakang |
| 4 | LEDA | Anode Lampu Belakang (3.0V-3.4V) |
| 5 | GND | Tanah |
| 6 | Reset | LCM Reset pin |
|
7 |
D/C |
Daftar pilih pin D/C = ∆ 1 ∆: Tampilkan data. D/C = √0 √: data perintah. |
| 8 | SDA | Masukan data serial / output. |
| 9 | SCL | Serial jam pin. |
| 10 | VCC | Pasokan listrik untuk analog ((2.8V-3.3V) |
| 11 | IOVCC | Pasokan listrik untuk antarmuka ((1.8V-3.3V) |
| 12 | CS |
Chip pilih pin ((Low ✓ aktif) |
| 13 | GND | Tanah |
| 14 | NC | Tidak ada koneksi. |
Diagram Skimatis
Rating Maksimal mutlak
| Parameter | Simbol | Min | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | - 0.3 | 4.6 | V |
| Tegangan Pasokan Analog | VCC | - 0.3 | 4.6 | V |
| Suhu operasi | Di atas | - 20 | 70 | °C |
| Suhu penyimpanan | Tst | - 30 | 80 | °C |
| Kelembaban | RH |
... |
90% ((Max60C) | RH |
Karakteristik Listrik
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
... |
| Input Current | Aku tahu. |
... |
20 |
... |
mA |
Karakteristik lampu latar
| Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
| Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
| Arus ke depan | Jika |
... |
80 |
... |
mA |
| Waktu Hidup Operasi |
... |
... |
40000 |
... |
Jam |
Karakteristik optik
| Artikel | Simbol | Kondisi | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
| Waktu tanggap | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| Rasio kontras | CR | θ = 0° | 200 | 300 |
- |
|
|
Sudut pandang |
Di atas | CR ¥10 | 40 | 45 | - |
Deg. |
| Bagian bawah | CR ¥10 | 15 | 20 | - | ||
| Ke kiri | CR ¥10 | 40 | 45 | - | ||
| Benar. | CR ¥10 | 40 | 45 | - | ||
|
Warna CF Kromatisitas (CIE)
|
Wx |
θ = 0° |
- 0.02 |
0.308 |
+0.02 |
|
| Wy. | 0.327 | |||||
| Rx | 0.610 | |||||
| Ry | 0.329 | |||||
| Gx | 0.299 | |||||
| Gy | 0.567 | |||||
| Bx | 0.143 | |||||
| Oleh | 0.111 | |||||
| Bicara silang | ct | 2% | ||||
| Transmittansi | Trans | 6.21% | 60,9% |
- |

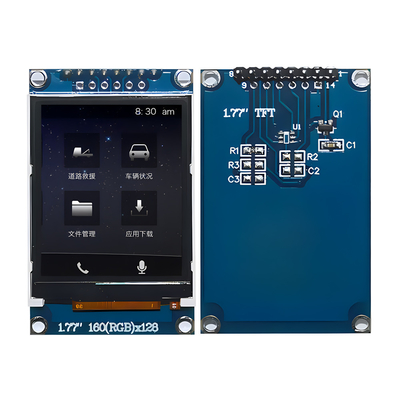

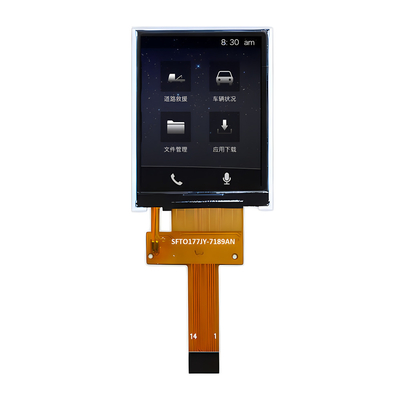

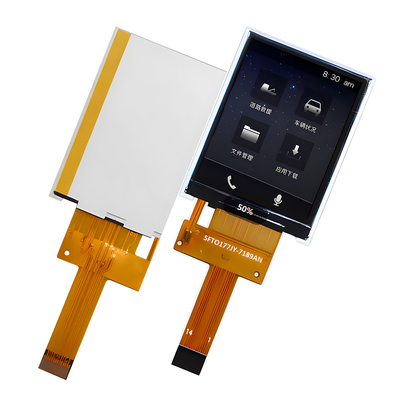

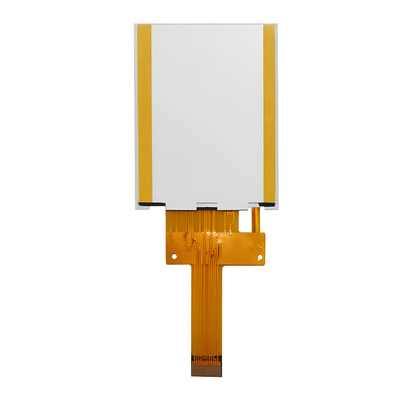

Foto produk
Uji Lingkungan / Keandalan
| Tidak. | Titik pengujian | Kondisi | Pengamatan |
| 1 | Operasi suhu tinggi | Ts= +80°C, 240 jam |
Catatan 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Operasi suhu rendah | Ta= -30°C, 240 jam | Catatan 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Penyimpanan Pada Suhu Tinggi | Ta= +80°C, 240 jam | IEC60068-2-2 GB2423. 2-89 |
| 4 | Penyimpanan Pada Suhu Rendah | Ta= -30°C, 240 jam | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Penyimpanan dengan Suhu Tinggi & Kelembaban Tinggi | Ta= +60°C, 90% RH maksimal, 160 jam |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Shock termal (tidak beroperasi) | -30°C 30 menit ~ +80°C 30 menit Waktu perubahan: 5 menit, 30 Siklus |
Mulailah dengan dingin suhu, berakhir dengan suhu tinggi IEC60068-2-14, GB2423.22-87 |
|
7 |
Pengeluaran elektrostatik (Operasi) |
C=150pF, R=330 Ω, 5 poin/panel Udara: ± 8KV, 5 kali; Kontak: ± 4KV, 5 kali; (Lingkungan: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Getaran (Tidak beroperasi) |
Rentang frekuensi: 10 ~ 55Hz, Stroke: 1.mm Sweep: 10Hz~55Hz~10Hz 2 jam untuk setiap arah XYZ. (kondisi kemasan) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Shock (Tidak beroperasi) |
60G 6ms, ± X, ± Y, ± Z 3 kali untuk setiap arah |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Uji drop paket |
Tinggi: 80 cm, 1 sudut, 3 tepi, 6 permukaan |
IEC60068-2-32 GB/T2423.8-1995 |
Fasilitas dan Sertifikat
