Detail produk:
|
Produk: | Layar LCD TFT IPS 2,4 inci | Resolusi: | 240*320 Piksel |
---|---|---|---|
Layar sentuh: | Tanpa | Melihat arah: | IPS, Semua Sudut Pandang |
antarmuka: | SPI | Nomor PIN: | 10 pin (24 pin opsional) |
Hubungan: | Pengaya | Luminansi Permukaan: | 400 cd/m2 (Dapat disesuaikan) |
IC pengemudi: | ST7789V | Seumur Hidup LED: | 40.000 jam |
Suhu Operasi: | -20°C hingga +70°C | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | TFT 2.4 Inch Display,65K Full Color Screen,240*320 piksel TFT Display |
Antarmuka SPI 2.4 inci TFT LCD Pambuka Produk
Layar LCD TFT 2,4 inci adalah perangkat tampilan LCD matriks aktif yang umum dengan resolusi tinggi, warna yang cerah, dan kecepatan respons yang cepat.bidang kontrol industriDalam bidang elektronik konsumen, layar LCD TFT 2,4 inci banyak digunakan dalam perangkat wearable pintar, konsol game portabel, panel kontrol rumah pintar, dan produk lainnya.Warnanya penuh dan sudut pandang yang luas memenuhi kebutuhan konsumen untuk efek tampilan.
2.4 inci IPS TFT display dengan resolusi 240 × 320 piksel memberikan tampilan gambar yang jelas. driver IC adalah ST7789V dan mendukung beberapa antarmuka dan kedalaman warna yang tinggi.Model ini SFTO240JY-7179AN memiliki antarmuka SPI dan dapat mencapai kecerahan 400cd / m 2, beradaptasi dengan kondisi pencahayaan yang berbeda. mengadopsi teknologi IPS, menyediakan hampir 180 ° bidang pandangan penuh, memastikan pengalaman visual yang baik dari semua sudut.Produk dapat beroperasi antara -20 °C dan 70 °C dan beradaptasi dengan berbagai kondisi lingkunganHal ini dapat disimpan antara -30 °C dan 80 °C, memastikan bahwa penyimpanan jangka panjang tidak akan mempengaruhi kinerjanya.
Fitur
Artikel | Spesifikasi | Satuan |
Mode Tampilan | Biasanya Hitam, Transmissive | / |
Arah Melihat | Semua | / |
Warna | 262K | / |
Drive IC | ST7789 | / |
Jenis antarmuka | 4 Jalur SPI | / |
Dimensional Outline | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
Daerah Aktif | 36.72 ((W) x 48.96 ((H) |
mm |
Resolusi | 240 RGB ((H) x 320 ((V) | piksel |
Pixel Pitch | 0.153 ((W) x 0.153 ((H) |
mm |
Gambar garis besar
Deskripsi Pin Antarmuka
Pin. Tidak. |
Simbol | Deskripsi |
1 | GND | Tanah |
2 |
RS |
Daftar pilih pin, RS= 1 : Tampilkan data. RS = √0 √: data perintah. |
3 | CS |
Chip pilih pin ((Low ✓ aktif) |
4 | SCL | Serial jam pin. |
5 | SDA | Masukan/keluar data serial |
6 | Reset | LCM Reset pin |
7 | VCC | Pasokan listrik untuk analog ((2.8V-3.3V) |
8 | GND | Tanah |
9 | LED+ | Anode Lampu Belakang |
10 | LED- | Katode Lampu Belakang |
Diagram Skimatis
Rating Maksimal mutlak
Parameter | Simbol | Min | Maksimal | Satuan |
Tegangan Pasokan Logika | IOVCC | - 0.3 | 4.6 | V |
Tegangan Pasokan Analog | VCC | - 0.3 | 4.6 | V |
Suhu operasi | Di atas | - 20 | 70 | °C |
Suhu penyimpanan | Tst | - 30 | 80 | °C |
Kelembaban | RH |
... |
90% ((Max60C) | RH |
Karakteristik Listrik
Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
... |
Input Current | Aku tahu. |
... |
20 |
... |
mA |
Karakteristik lampu latar
Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
Arus ke depan | Jika |
... |
80 |
... |
mA |
Waktu Hidup Operasi |
... |
... |
40000 |
... |
Jam |
Karakteristik optik
Parameter | Simbol | Kondisi | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
Sudut pandang Jangkauan |
Horizontal | Θ3 |
CR>10 |
70 | 80 | - | Deg. |
Θ9 | 70 | 80 | - | Deg. | |||
Vertikal | Θ12 | 70 | 80 | - | Deg. | ||
Θ6 | 70 | 80 | - | Deg. | |||
Rasio kontras | CR | Θ = 0.. | 1000 | 1500 | - | ||
Transmittansi | Tr | 4 | 4.65 | % | |||
Gamut Warna | CG | 65 | 70 | % | |||
Reproduksi warna
|
Merah | Rx |
Θ = 0.. |
0.632 | 0.652 | 0.672 | |
Ry | 0.302 | 0.322 | 0.342 | ||||
Hijau | Gx | 0.256 | 0.276 | 0.296 | |||
Gy | 0.562 | 0.582 | 0.602 | ||||
Biru | Bx | 0.121 | 0.141 | 0.161 | |||
Oleh | 0.071 | 0.091 | 0.111 | ||||
Kromatisitas Putih | Wx | Θ = 0.. | 0.287 | 0.307 | 0.327 | ||
Wy. | 0.314 | 0.334 | 0.354 | ||||
Waktu Tanggapan | Tr + Tf | Ta = 25.C Θ = 0.. | 35 | 45 |
ms |

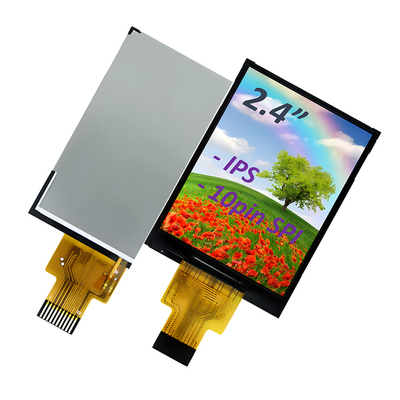

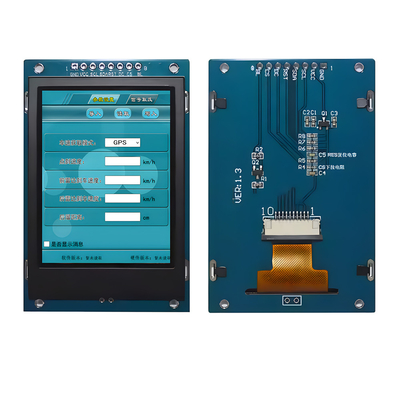

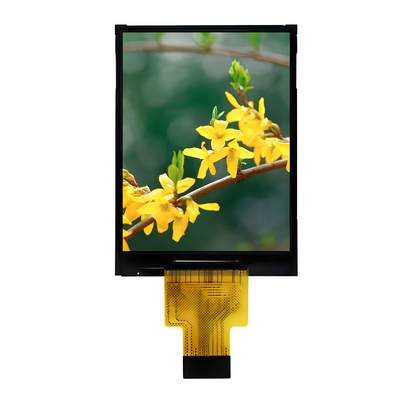

Foto produk
Uji Lingkungan / Keandalan
Tidak. | Titik pengujian | Kondisi | Pengamatan |
1 | Operasi suhu tinggi | Ts= +80°C, 240 jam |
Catatan 1 IEC60068-2-2, GB2423. 2-89 |
2 | Operasi suhu rendah | Ta= -30°C, 240 jam | Catatan 2 IEC60068-2-1 GB2423.1-89 |
3 | Penyimpanan Pada Suhu Tinggi | Ta= +80°C, 240 jam | IEC60068-2-2 GB2423. 2-89 |
4 | Penyimpanan Pada Suhu Rendah | Ta= -30°C, 240 jam | IEC60068-2-1 GB/T2423.1-89 |
5 | Penyimpanan dengan Suhu Tinggi & Kelembaban Tinggi | Ta= +60°C, 90% RH maksimal, 160 jam |
IEC60068-2-3 GB/T2423.3-2006 |
6 | Shock termal (tidak beroperasi) | -30°C 30 menit ~ +80°C 30 menit Waktu perubahan: 5 menit, 30 Siklus |
Mulailah dengan dingin suhu, berakhir dengan suhu tinggi IEC60068-2-14, GB2423.22-87 |
7 |
Pengeluaran elektrostatik (Operasi) |
C=150pF, R=330 Ω, 5 poin/panel Udara: ± 8KV, 5 kali; Kontak: ± 4KV, 5 kali; (Lingkungan: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
8 |
Getaran (Tidak beroperasi) |
Rentang frekuensi: 10 ~ 55Hz, Stroke: 1.mm Sweep: 10Hz~55Hz~10Hz 2 jam untuk setiap arah XYZ. (kondisi kemasan) |
IEC60068-2-6 GB/T2423.5-1995 |
9 | Shock (Tidak beroperasi) |
60G 6ms, ± X, ± Y, ± Z 3 kali untuk setiap arah |
IEC60068-2-27 GB/T2423.5-1995 |
10 | Uji drop paket |
Tinggi: 80 cm, 1 sudut, 3 tepi, 6 permukaan |
IEC60068-2-32 GB/T2423.8-1995 |
