Detail produk:
|
Produk: | TFT 6,2 inci | Resolusi: | 1024x600 Piksel |
---|---|---|---|
Model NO.: | SFTO620BH-7180AN | Luminansi Permukaan: | 1000 cd/m2 (nits) |
Layar sentuh: | Tanpa | Melihat arah: | IPS, sudut pandang penuh |
Nomor PIN: | 50 PIN | Hubungan: | ZIF |
antarmuka: | RGB 24 bit | Seumur Hidup LED: | 40.000 jam |
Dimensi Garis Besar: | 143,37 (L) × 87,13 (T) × 2,56 (T) (mm) | Atas:: | -30°C hingga +80°C |
Daerah Aktif: | 137,47 (L) x 77,23 (T) (mm) | Kepatuhan: | REACH & Sesuai RoHS |
Menyoroti: | 6.2 inci TFT LCD Display,1024*600 TFT LCD display,Panel layar IPS otomotif |
6.2 Inch 1024*600 IPS TFT LCD RGB Interface Pambuka Produk
Pengaturan 1024 * 600 adalah matriks titik tampilan 16:9 yang umum. Karena resolusi tinggi, layar matriks titik 1024 * 600 memiliki keuntungan unik dalam berbagai skenario aplikasi.
Dalam skenario aplikasi yang berbeda, seperti sistem otomatisasi dan kontrol industri, peralatan medis, kokpit kendaraan transportasi seperti pesawat terbang dan kereta api,dan beberapa produk elektronik konsumen kelas atas, fitur resolusi tinggi dari 1024 * 600 tampilan matriks titik dapat membawa output visual yang lebih jelas dan memenuhi persyaratan tinggi bidang profesional untuk kualitas gambar.dengan kemajuan teknologi dan pengurangan biaya, teknologi tampilan matriks titik ini diharapkan akan diterapkan dan dipromosikan di lebih banyak bidang.
Model SFTO620BH-7180AN ini memiliki layar layar 6,2 inci, matriks titik 1024 * 600, dan menggunakan teknologi IPS, memungkinkan pengguna untuk mengalami pengalaman visual yang sempurna dari berbagai sudut.Tegangan operasinya hanya 3V-3.6V, dengan tegangan khas 3,3V dan kecerahan permukaan 1000nits. Pengguna dapat menambahkan RTP atau CTP di layar untuk meningkatkan efek interaksi manusia-komputer.
Karakteristik
|
Ukuran | 6.2 inci |
Resolusi | 1024 ((horisontal) * 600 ((vertikal) | |
Antarmuka | 24BIT RGB | |
Jenis koneksi | Konektor | |
kedalaman warna | 16.7M | |
Jenis teknologi | a-Si | |
Pitch piksel (mm) | 0.13425x0.12872 | |
Konfigurasi Pixel | Strip vertikal RGB | |
Mode Tampilan | Biasanya hitam. | |
LCD Driver IC | - | |
Arah Melihat | IPS, semua sudut pandang | |
Arah Inversi Skala Abu-abu | Semua | |
Mesin
|
LCM (W x H x D) (mm) | 143.37*87.13*2.56 |
Area Aktif ((mm) | 137.472 x 77.232 | |
Dengan / Tanpa TSP | Tanpa TSP | |
Berat (g) | TBD | |
Nomor LED | 20LED |

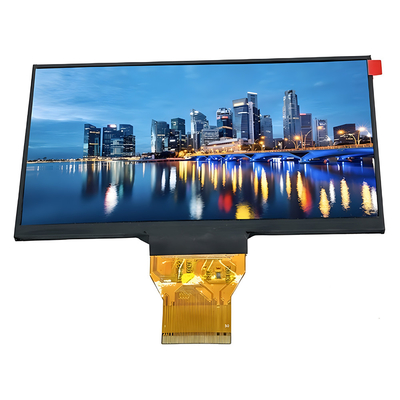

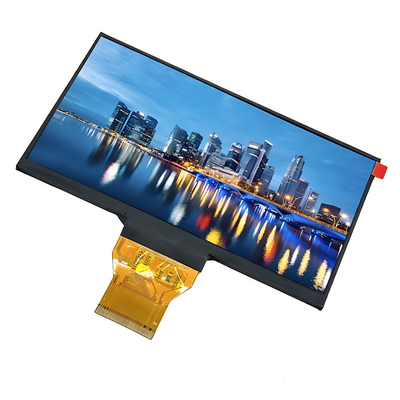

6.2 Inch 1024*600 IPS TFT LCD RGB Interface Gambar Produk
Deskripsi Pin Antarmuka
Pin. Tidak. | Simbol | Fungsi |
1,2 | VLED+ | Daya untuk lampu latar LED (Anode) |
3,4 | VLED- | Daya untuk lampu latar LED (Kathode) |
5 | GND | Power ground |
6 | NC | Tidak terhubung |
7 | DVDD | Kekuatan Digital |
8 | NC | Tidak terhubung |
9: | DE | Sinyal Aktifkan Data. |
10 | VSD | Masukan sinkronisasi vertikal. |
11 | HSD | Masukan sinkronisasi horizontal. |
12-19 | B7-R0 | Data Biru |
20-27 | G7-G0 | Data Hijau |
28-35 | R7-R0 | Data Merah |
36 | GND | Tanah |
37 | DCLK | Sinyal Colok |
38 | GND | Tampilan on/off |
39 | SHLR | Kontrol Tampilan Kiri atau Kanan |
40 | UPDN | Kontrol Tampilan Ke Atas / Kebawah |
41 | NC | Tidak terhubung |
42 | NC | Tidak terhubung |
43 | VPP | OTP Power ((+7.8V) |
44 | RSTB | Global reset pin. Aktif rendah untuk memasuki reset state. OTP reset Sarankan untuk terhubung dengan sirkuit reset RC untuk stabilitas. Biasanya tarik tinggi. (R=10KΩ, C=1μF) |
45 | SCL | OTP Masukan jam serial |
46 | NC | Tidak terhubung |
47 | NC | Tidak terhubung |
48 | GND | Power ground |
49 | SDA | OTP Masukan data berurutan |
50 | CS | OTP Chip pilih pin |
Rating Maksimal mutlak
Artikel | Simbol | MIN | Maksimal | Satuan |
Tegangan Pasokan | VDD | - 0.3 | 5.0 | V |
Tegangan Sinyal Masuk | Vin | - 0.3 | VDD + 0.3 | V |
Tegangan Logic Output | VOUT | - 0.3 | VDD + 0.3 | V |
Suhu operasi | TOPR | - 30 | 80 | °C |
Suhu penyimpanan | TSTG | - 30 | 80 | °C |
Lampu Belakang Mengemudi
Artikel | Simbol | MIN | TYP | Maksimal | Satuan |
Arus LED | Jika | - | 100 | - | mA |
Konsumsi Daya | - | - | mW | ||
Tegangan LED | VF | - | 24 | - | V |
Waktu Hidup LED | WBL | 25000 | - | Waktu |

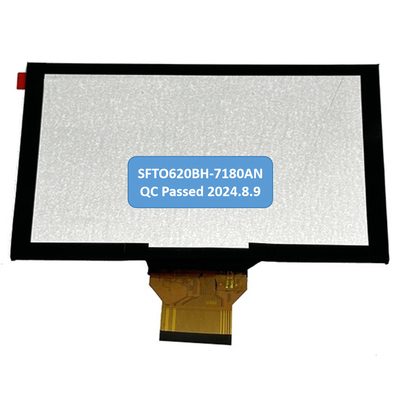

6.2 inci 1024*600 IPS TFT LCD RGB Interface Gambar produk
Pengujian Keandalan
Titik pengujian |
Kondisi pengujian |
Pemeriksaan setelah pengujian |
Operasi suhu tinggi | 85°C selama 96 jam |
Setelah pengujian selesai, sampel LCD yang diuji harus ditempatkan pada suhu dan kelembaban ruangan normal selama 2-4 jam atau lebih sebelum inspeksi fungsional dan visual.Sampel tidak diizinkan memiliki cacat berikut:: 2Setiap modul yang diuji hanya dapat digunakan untuk salah satu proyek pengujian |
Operasi suhu rendah | -30°C selama 96 jam | |
Penyimpanan Pada Suhu Tinggi | 85°C selama 96 jam | |
Penyimpanan Pada Suhu Rendah | -30°C selama 96 jam | |
Operasi suhu tinggi Operasi kelembaban | 60°C, 90%RH selama 72 jam | |
Kejut Termal | -10°C ((30 menit) ~+25°C ((5 menit) ~ +60°C ((30 menit) selama 10 siklus | |
Uji getaran (tidak ada operasi) |
Frekuensi: 10 ~ 55Hz Amplitudo:1.0mm Waktu menyapu: 11 menit Periode pengujian: 6 siklus untuk setiap arah X, Y, Z |
|
Uji listrik statis | Sentuh ±4KV, sentuh udara ±8KV |
