Detail produk:
|
Produk: | 1.3 inci TFT+PCB | PCB: | PCB 7-head pin |
---|---|---|---|
Resolusi: | 240x240 titik | kaca penutup: | Dapat disesuaikan |
Melihat arah: | Sudut pandang bebas IPS | antarmuka: | Antarmuka SPI |
Nomor PIN: | 7 pin | Hubungan: | Pin Tajuk |
Luminansi Permukaan: | 250 cd/m2(nit) | Seumur Hidup LED: | 40.000 jam |
sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | Mengikuti Rohs & Reach |
Menyoroti: | 7 pin header TFT LCD,1.3 inci IPS TFT LCD,240x240 Dot TFT LCD |
1.3 inci SPI Serial Interface TFT Pambuka Produk
SPI ke chip serial adalah chip multifungsi yang dapat mengkonversi sinyal antarmuka SPI menjadi sinyal serial, yang dapat digunakan untuk menghubungkan perangkat eksternal dan mencapai komunikasi dengan mereka.SPI ke chip port serial memiliki keuntungan dari transmisi kecepatan tinggi, konsumsi daya rendah, dan kemudahan penggunaan, dan dapat digunakan dalam skenario aplikasi seperti perangkat keras komputer, peralatan rumah tangga, dan kontrol industri.
Modul LCD TFT 1,3 inci bekerja dengan sangat baik dan berhasil menyelesaikan proyek DIY saya.Tampilan horizontal dan vertikal, kita dapat menyesuaikan arah tampilan. Anda perlu mengatur SPI_MODE3 pada init, Arduino Nano, VCC ke 5V dan BKL ke 3.3V. Jika Anda juga membeli satu ini,Pastikan untuk memeriksa tautan yang disebutkan dalam deskripsi produk sebelum menggunakannya dan mereka akan membantu Anda dengan proyek Anda.
Layar LCD SPI TFT 1,3 inci ini memiliki ukuran diagonal 1,3 inci dan resolusi 240x240.Ini dapat beroperasi dalam kisaran suhu -20 °C sampai +70 °C dan kisaran suhu penyimpanan adalah -30 °C sampai +80 °C.
Fitur
Artikel |
Isi |
Nomor bagian | SFTM130JY-7181AN |
Ukuran LCD | 1.3 inci ((Diagonal) |
Mode Tampilan | Biasanya hitam. |
Resolusi | 240 ((H) RGB x 240 ((V) |
Pitch titik | 00,0975 (H) x 0,0975 ((V) mm |
Area aktif | 23.4 ((H) x 23,4 (V) mm |
Ukuran modul | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm |
Penyusunan warna | RGB Garis vertikal |
Antarmuka | SPI |
Drive IC | ST7789 |
Luminance | 250 (TYP) cd/m2 |
Arah Melihat | Semua View, IPS |
Lampu latar belakang | 2 LED putih |
Operasi Temp. | -20°C ~ + 70°C |
Suhu penyimpanan. | -30°C~+ 80°C |
Berat badan | TBD |
Gambar garis besar
Definisi Pin
Tidak, tidak. | Nama | I/O | Deskripsi |
1 | VCC | P | Pasokan listrik untuk chip, DC 3.3-5V |
2 | GND | P | Tanah |
3 | SCL | Aku | Serial Clock Pin (SPI) |
4 | SDA | I/O | Serial Data Pin (SPI) |
5 | RES# | Aku | Setel ulang input sinyal. |
6 | DC | Aku | Data / Command control pin, SPI Choice / Command Choice |
7 | BLK | Aku | Kontrol lampu latar, default mengambang, tingkat rendah off |
Karakteristik lampu latar
Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
Arus ke depan | Jika |
... |
20 |
... |
mA |
Waktu Hidup Operasi | ... | ... | 40000 |
... |
Jam |
Karakteristik optik
Artikel | Simbol | Kondisi pengukuran | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
Waktu Tanggapan | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
Sudut pandang |
θ |
φ = 0o | 25 oC | - | 80 | - |
Tingkat |
φ = 180o | 25 oC | - | 80 | - | |||
θ |
φ = 90o | 25 oC | - | 80 | - | ||
φ = 270o | 25 oC | - | 80 | - | |||
Rasio Kontras | CR | - | 25 oC | 800 | - | - | |
Warna dari Koordinat CIE | Putih | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
Merah | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
Hijau |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
Biru |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
Transmittansi (dengan polarizer) | 4. 18 | 4.65 | % |

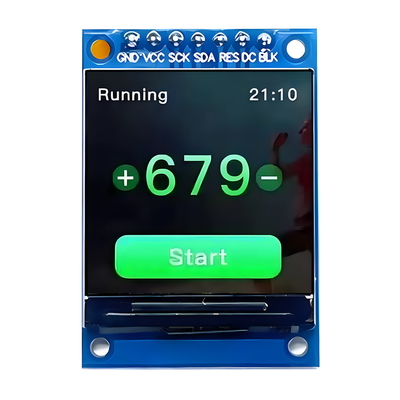

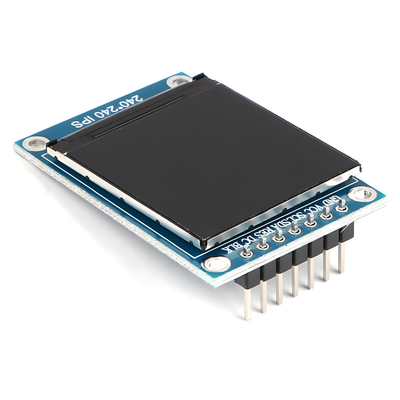

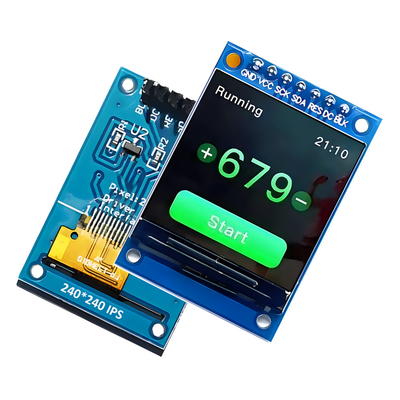

Gambar produk
