Detail produk:
|
Produk: | 1.44 inci TFT LCD Display | Resolusi: | 128x128 titik |
---|---|---|---|
Melihat arah: | 12:00 | antarmuka: | Antarmuka SPI |
Nomor PIN: | 10 PIN | Hubungan: | Mencolokkan |
Layar sentuh: | tanpa, Dapat disesuaikan | kaca penutup: | Dapat disesuaikan |
Luminansi Permukaan: | 300 cd/m2(nit) | Seumur Hidup LED: | 40.000 jam |
sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | Mengikuti Rohs & Reach |
Menyoroti: | ZIF FPC Connection TFT LCD Display,1.44 inci TFT LCD Display,128x128 piksel TFT LCD Display |

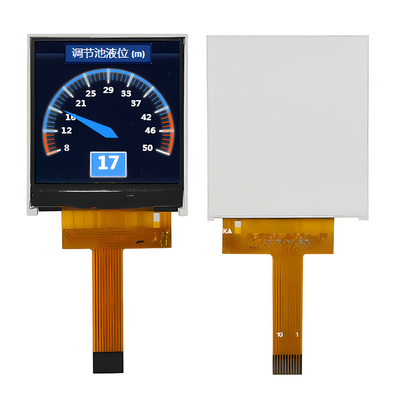

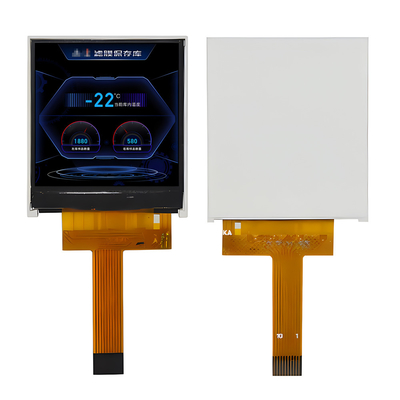

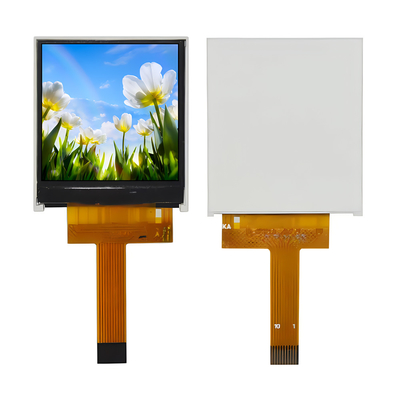

1.44 inci SPI TFT LCD ZIF Koneksi Pambuka Produk
SFTO144JY-7177ANadalah tampilan LCD TFT berwarna penuh dengan ukuran diagonal 1,44 inci dan resolusi 128x128.Ukuran modul dariSFTO144JY-7177ANmodel adalah 29x34.41x2.2 mm, dan ukuran area aktif adalah 25.5x26.5mm.Meskipun ukurannya kecil, layar LCD TFT kecil banyak digunakan di industri seperti perangkat cerdas yang dapat dipakai, instrumen, kamera digital, tag elektronik, perangkat komunikasi, dan rumah pintar.Ini 1.44-inci ukuran kecil TFT displaySFTO144JY-7177ANmengadopsi antarmuka SPI (serial peripheral interface), yang merupakan bus komunikasi sinkron full duplex berkecepatan tinggi yang hanya menempati empat jalur pada pin chip,menghemat ruang untuk chip pin dan tata letak PCB.
Kontroler ST7735 terintegrasi ke dalam modul, dengan rentang tegangan catu daya logis dari 3,0V hingga 3,4V. Ini dapat beroperasi dalam rentang suhu -20 °C hingga +70 °C,dan rentang suhu penyimpanan adalah -30 °C sampai +80 °C. FPC dariSFTO144JY-7177ANdapat disesuaikan sesuai dengan kebutuhan pengguna dan dapat dilengkapi dengan layar sentuh resistif (RTP) atau layar sentuh kapasitif yang baru dirancang.
Fitur
Artikel | Spesifikasi | Satuan |
Mode Tampilan | Biasanya Hitam, Transmissive | / |
Arah Melihat | Jam 12 | / |
Warna | 262K | / |
Drive IC | COG ST7735S | / |
Jenis antarmuka | SPI | / |
Dimensional Outline | 29.00 ((W) x 34.41 ((H) x 2.25 ((T) |
mm |
LCD Area Aktif LCD | 25.50 ((W) x 26.50 ((H) |
mm |
Resolusi | 128 RGB ((H) x 128 ((V) | piksel |
Pixel Pitch | 0.198 ((W) x 0.198 ((H) |
mm |
1.44 inci SPI TFT LCD ZIF Connection ProductMenggambar
Definisi Pin Antarmuka
Tidak. |
Simbol | Deskripsi |
1 | LEDA | Anode lampu latar belakang |
2 | LEDK | Katode lampu latar |
3 | SPI4W | Low 3-line SPI Enable. SPI Tinggi 4-line SPI Enable. |
4 | VCC | Pasokan listrik untuk analog ((2.8V-3.3V) |
5 | GND | Pin tanah |
6 | CS | Chip pilih pin input |
7 | Reset | LCM Reset pin |
8 | SDA | Sinyal masuk/keluar SPI |
9 | SCL | Jam antarmuka serial |
10 | RS | Instruksi / data pilih input Pin |
Rating Maksimal mutlak
Parameter | Simbol | Min | Maksimal | Satuan |
Tegangan Pasokan Logika | IOVCC | - 0.3 | 4.6 | V |
Tegangan Pasokan Analog | VCC | - 0.3 | 4.6 | V |
Suhu operasi | Di atas | - 20 | 70 | °C |
Suhu penyimpanan | Tst | - 30 | 80 | °C |
Kelembaban | RH |
... |
90% ((Max60C) | RH |
Karakteristik Listrik
Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
... |
Input Current | Aku tahu. |
... |
20 |
... |
mA |
Karakteristik lampu latar
Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi |
Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
... |
Arus ke depan | Jika |
... |
20 |
... |
mA |
... |
Waktu Hidup Operasi |
... |
... |
40000 |
... |
Jam |
Definisi Pin
Pin |
Simbol |
Deskripsi |
1 | LEDA | Anode Lampu Belakang |
2 | GND | Tanah |
3 | Reset | LCM Reset pin |
4 |
D/C |
Daftar pilih pin D/C = ∆ 1 ∆: Tampilkan data. D/C = √0 √: data perintah. |
5 | SDA | Masukan data serial |
6 | SCL | Serial jam pin |
7 | VDD | Pasokan listrik untuk analog ((2.8V-3.3V) |
8 | CS |
Chip pilih pin ((Low ✓ aktif) |
Karakteristik optik
Artikel | Simbol | Kondisi | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Catatan | |
Transmittansi (tanpa Polarizer) |
T ((%) |
- |
14.8 |
16.5 |
- |
% | ||
Transmisi (dengan Polarizer) |
T ((%) |
- |
5.4 |
6.0 |
- |
% | Pengukuran dengan Polarizer EWV, hanya untuk referensi | |
Rasio Kontras |
CR |
Θ=0 Normal melihat sudut |
640 |
800 |
- |
- |
(1) ((2) Pengukuran dengan Polarizer EWV, hanya untuk referensi |
|
Waktu Tanggapan |
Meningkat | TR | - | 4 | 8 |
msec |
(1) ((3) |
|
Jatuh | TF | - | 12 | 24 | ||||
Gamut Warna | S(%) | - | 53 | - | % | |||
Warna Kromatisitas (CIE1931)
|
Putih | Wx | 0.273 | 0.293 | 0.313 |
(1) ((4) C-light kaca CF |
||
Wy. | 0.305 | 0.325 | 0.345 | |||||
Merah | Rx | 0.616 | 0.636 | 0.656 | ||||
Ry | 0.308 | 0.328 | 0.348 | |||||
Hijau | Gx | 0.263 | 0.283 | 0.303 | ||||
Gy | 0.511 | 0.531 | 0.551 | |||||
Biru | Bx | 0.115 | 0.135 | 0.155 | ||||
Oleh | 0.114 | 0.134 | 0.154 | |||||
Sudut pandang
|
Hor. |
ThL |
CR>10 |
60 | 70 | - |
Pengukuran dengan Polarizer EWV, hanya untuk referensi |
|
ΘR | 60 | 70 | - | |||||
Ver. |
Aku | 60 | 70 | - | ||||
ΘD | 50 | 60 | - | |||||
Optima View Arah | Jam 12 | (5) |
Diagram Skimatis
1.44 inci SPI TFT LCD ZIF KoneksiProduk Ipenyamun
