Detail produk:
|
Produk: | Layar LCD TFT 0,96 inci | Resolusi: | 80x160 titik |
---|---|---|---|
Melihat arah: | IPS, Sudut pandang bebas | antarmuka: | Antarmuka SPI |
Nomor PIN: | 8 pin | Hubungan: | Mencolokkan |
Layar sentuh: | Tanpa | kaca penutup: | Dapat disesuaikan |
Luminansi Permukaan: | 260 cd/m2 ((nits) | Seumur Hidup LED: | 40.000 jam |
sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | Mengikuti Rohs & Reach |
Menyoroti: | 0.96 inci Graphic TFT LCD,SPI Interface Graphic TFT LCD,80x160 piksel TFT LCD |
** Unduh Data Sheet **
SFTO096JY-7183AN SPESIFIKASI.pdf
0.96 inci IPS TFT LCD 8 Pin Pambuka Produk
Meskipun ukurannya kecil, layar LCD TFT kecil banyak digunakan di industri seperti perangkat pintar yang dapat dipakai, instrumen, kamera digital, tag elektronik, perangkat komunikasi, dan rumah pintar.0 ini.96 inci layar TFT berukuran kecil SFTO096JY-7183AN mengadopsi antarmuka SPI (serial peripheral interface), yang merupakan kecepatan tinggi, full duplex,bus komunikasi sinkron yang hanya menempati empat jalur pada pin chip, menghemat ruang untuk pin chip dan tata letak PCB.
SFTO096JY-7183AN adalah layar LCD TFT berwarna penuh dengan ukuran diagonal 0,96 inci dan resolusi 80x160.membuat sangat nyaman bagi pengguna untuk memprogram dan menggunakanUkuran modul model SFTO096JY-7183AN adalah 13.5x27.9x1.5 mm, dan ukuran area aktif adalah 10.8x21.7 mm.
Teknologi IPS yang digunakan dalam produk memastikan bahwa pengguna dapat mengalami tampilan panorama layar dan pengalaman pengguna yang sangat baik dari segala arah.Kontroler ST7735 terintegrasi ke dalam modul, dengan rentang tegangan catu daya logis dari 3.0V hingga 3.4V. Ini dapat beroperasi dalam rentang suhu dari -20 °C hingga +70 °C, dan rentang suhu penyimpanan adalah -30 °C hingga +80 °C.FPC dari SFTO096JY-7183AN dapat disesuaikan sesuai dengan kebutuhan pengguna dan dapat dilengkapi dengan layar sentuh resistif (RTP) atau layar sentuh kapasitif yang baru dirancang.
Fitur
Tidak, tidak. | Artikel | Isi |
1 | Ukuran LCD | 0.96 inci ((Diagonal) |
2 | Mode Tampilan | Biasanya hitam. |
3 | Resolusi | 80 ((H) RGB x 160 ((V) |
4 | Pitch titik | 0.135 (H) x 0.1356 ((V) mm |
5 | Area aktif | 10.8 ((H) x 21,7 (V) mm |
6 | Ukuran modul | 13.5 ((H) x 27.9 ((V) x1.5 ((D) mm |
7 | Penyusunan warna | Garis vertikal |
8 | Antarmuka | SPI 4 LINE |
9 | Drive IC | ST7735S |
10 | Luminansi ((cd/m2) | 260 (TYP) |
11 | Arah Melihat | Semua Tampilan |
12 | Lampu latar belakang | 1 LED putih |
13 | Operasi Temp. | -20°C ~ + 70°C |
14 | Suhu penyimpanan. | -30°C~+ 80°C |

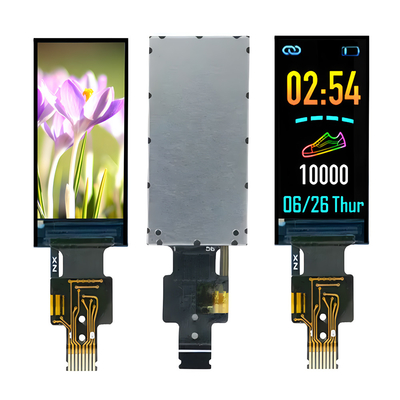

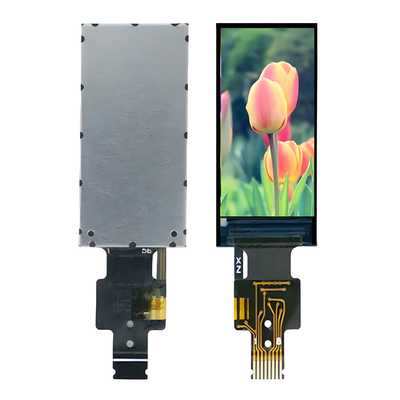

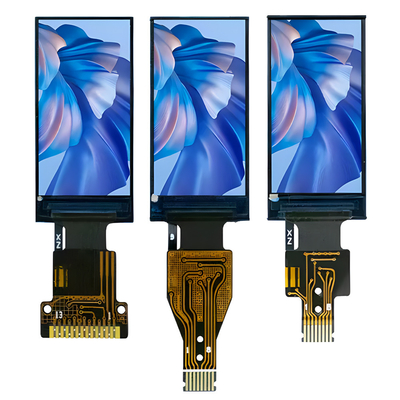

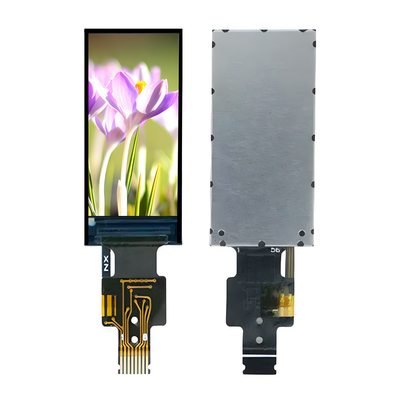

0.96 inci IPS TFT LCD 8 Pin Gambar Produk
Rating Maksimal mutlak
Parameter | Simbol | Min | Maksimal | Satuan |
Tegangan Pasokan Logika | IOVCC | - 0.3 | 4.6 | V |
Tegangan Pasokan Analog | VCC | - 0.3 | 4.6 | V |
Suhu operasi | Di atas | - 20 | 70 | °C |
Suhu penyimpanan | Tst | - 30 | 80 | °C |
Kelembaban | RH |
... |
90% ((Max60C) | RH |
Karakteristik Listrik
Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
... |
Input Current | Aku tahu. |
... |
20 |
... |
mA |
Karakteristik lampu latar
Artikel | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi |
Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
... |
Arus ke depan | Jika |
... |
20 |
... |
mA |
... |
Waktu Hidup Operasi |
... |
... |
40000 |
... |
Jam |
Definisi Pin
Pin |
Simbol |
Deskripsi |
1 | LEDA | Anode Lampu Belakang |
2 | GND | Tanah |
3 | Reset | LCM Reset pin |
4 |
D/C |
Daftar pilih pin D/C = ∆ 1 ∆: Tampilkan data. D/C = √0 √: data perintah. |
5 | SDA | Masukan data serial |
6 | SCL | Serial jam pin |
7 | VDD | Pasokan listrik untuk analog ((2.8V-3.3V) |
8 | CS |
Chip pilih pin ((Low ✓ aktif) |
Karakteristik optik
Artikel | Simbol | Kondisi pengukuran | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
Waktu Tanggapan | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 40 |
ms |
Sudut pandang |
θ |
φ = 0o | 25 oC | - | 80 | - |
Tingkat |
φ = 180o | 25 oC | - | 80 | - | |||
θ |
φ = 90o | 25 oC | - | 80 | - | ||
φ = 270o | 25 oC | - | 80 | - | |||
Rasio Kontras | CR | - | 25 oC | 800 | - | - | |
Warna dari Koordinat CIE |
Putih | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
Merah | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
Hijau | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
Biru | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
Transmittansi (dengan polarizer) |
5.09 |
% |
0.96 inci IPS TFT LCD 8 Pin Produk Ipenyamun
