Detail produk:
|
Produk: | Layar LCD TFT IPS 1,3 inci | Layar sentuh: | Tanpa |
---|---|---|---|
Resolusi: | 240x240 titik | kaca penutup: | dengan, Dapat disesuaikan |
Melihat arah: | IPS, Sudut pandang gratis | antarmuka: | Antarmuka SPI |
Nomor PIN: | 24 PIN | Hubungan: | Mencolokkan |
Luminansi Permukaan: | 250 cd/m2(nit) | Seumur Hidup LED: | 40.000 jam |
sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | Mengikuti Rohs & Reach |
Menyoroti: | 24 PIN Tft Lcd Display,240x240 Pixel TFT LCD Display,1.3 inci TFT LCD Display |
1.3 inci IPS TFT LCD dengan Tutup Kaca Pambuka Produk
Plat penutup adalah lensa transparan yang dipasang di bagian luar layar layar elektronik, digunakan untuk melindungi layar layar sentuh dan non sentuh.Dengan perkembangan teknologi Internet seluler, jumlah sistem hiburan dan perangkat lainnya dalam periode pertumbuhan cepat produk elektronik konsumen telah meningkat secara signifikan,yang secara efektif mendorong permintaan pasar untuk produk penutup untuk meningkat secara signifikan.
Dengan diversifikasi bentuk layar, penutup komposit optik telah menjadi solusi yang muncul untuk penutup layar karena keuntungan kinerja mereka.Plat penutup komposit optik memiliki kinerja yang sangat baik dalam hal ketahanan benturan, reflektivitas, dan transmisi, dan diterima secara luas oleh pengguna.
SFTO130JY-7167AT adalah layar LCD TFT persegi penuh warna dengan ukuran diagonal 1,3 inci dan resolusi 240x240.membuat sangat nyaman bagi pengguna untuk memprogram dan menggunakanUkuran modul model SFTO130JY-7167AT adalah 26.16x29.22 mm, dan ukuran area aktif adalah 23.4x23.4 mm.
Teknologi IPS yang digunakan dalam produk memastikan bahwa pengguna dapat mengalami tampilan panorama layar dan pengalaman pengguna yang sangat baik dari segala arah.Kontroler ST7789P3 terintegrasi ke dalam modul, dengan rentang tegangan catu daya logis dari 3.0V hingga 3,6V. Ini dapat beroperasi dalam rentang suhu -20 °C hingga +70 °C, dan rentang suhu penyimpanan adalah -30 °C hingga +80 °C.FPC SFTO130JY-7167AT dapat disesuaikan sesuai dengan kebutuhan pengguna dan dapat dilengkapi dengan layar sentuh resistif (RTP) atau layar sentuh kapasitif yang baru dirancang.
Fitur
Artikel | Isi |
Ukuran LCD | 1.3 inci ((Diagonal) |
Mode Tampilan | Biasanya hitam. |
Resolusi | 240 ((H) RGB x 240 ((V) |
Pitch titik | 00,0975 (H) x 0,0975 ((V) mm |
Area aktif | 23.4 ((H) x 23,4 (V) mm |
Ukuran modul | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
Ukuran Kaca Tutup | Dapat disesuaikan |
Antarmuka | SPI |
Drive IC | ST7789P3 |
Luminance | 250 (TYP) cd/m2 |
Arah Melihat | Semua Tampilan |
Lampu latar belakang | 2 LED putih |
Operasi Temp. | -20°C ~ + 70°C |
Suhu penyimpanan. | -30°C~+ 80°C |
Berat badan | TBD |
1.3 inci IPS TFT LCD dengan Cover Glass Product Drawing
Karakteristik Listrik
Parameter | Simbol | Min | Jenis | Maksimal | Satuan |
Tegangan Pasokan Logika | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Tegangan Pasokan Analog | VCC | 2.6 | 2.8 | 3.3 |
... |
Input Current | Aku tahu. |
... |
20 |
... |
mA |
Luminance |
... |
250 |
... |
Cd/m2 |
Karakteristik lampu latar
Artikel | Simbol | Min | Jenis | Maksimal | Satuan |
Tegangan ke depan | Vf | 3.0 | 3.2 | 3.4 | V |
Arus ke depan | Jika |
... |
20 |
... |
mA |
Waktu Hidup Operasi |
... |
... |
40000 |
... |
Jam |
Karakteristik optik
Artikel | Simbol | Kondisi pengukuran | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | |
Waktu Tanggapan | Tr+Tf | θ = 0o φ = 0o | 25°C |
- |
30 | 35 |
ms |
Sudut pandang |
θ |
φ = 0o | 25°C | - | 80 | - |
Tingkat |
φ = 180o | 25°C | - | 80 | - | |||
θ |
φ = 90o | 25°C | - | 80 | - | ||
φ = 270o | 25°C | - | 80 | - | |||
Rasio Kontras | CR | - | 25°C | 800 | - | - | |
Warna dari Koordinat CIE |
Putih | X | 25°C | 0.300 | 0.302 | 0.304 |
- |
Y | 25°C | 0.323 | 0.325 | 0.327 | |||
Merah | X | 25°C | 0.622 | 0.624 | 0.626 | ||
Y | 25°C | 0.327 | 0.329 | 0.331 | |||
Hijau |
X | 25°C | 0.286 | 0.288 | 0.290 | ||
Y | 25°C | 0.520 | 0.522 | 0.524 | |||
Biru |
X | 25°C | 0.134 | 0.136 | 0.138 | ||
Y | 25°C | 0.135 | 0.137 | 0.139 | |||
Transmittansi (dengan polarizer) | 4. 18 | 4.65 | % |

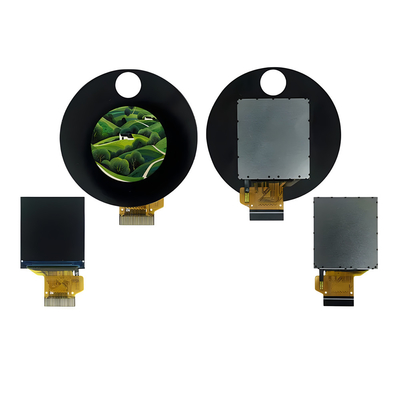

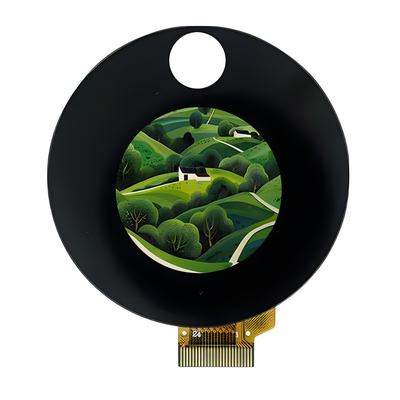

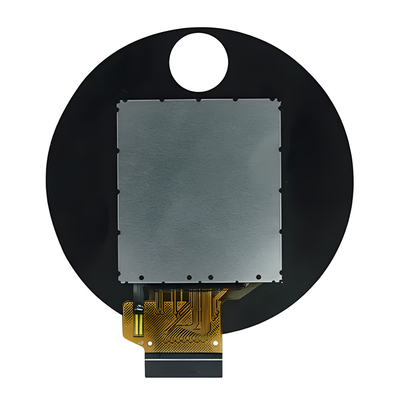

1.3 inci IPS TFT LCD dengan Cover Glass Product Image
Uji Keandalan
Titik pengujian |
Kondisi pengujian |
Pemeriksaan setelah pengujian |
Operasi suhu tinggi | 85°C selama 96 jam |
Setelah pengujian selesai, sampel LCD yang diuji harus ditempatkan dalam suhu dan kelembaban ruangan normal selama 2-4 jam atau lebih sebelum pemeriksaan fungsional dan visual.Sampel tidak diizinkan memiliki cacat berikut:: 2Setiap modul yang diuji hanya dapat digunakan untuk salah satu proyek pengujian |
Operasi suhu rendah | -30°C selama 96 jam | |
Penyimpanan Pada Suhu Tinggi | 85°C selama 96 jam | |
Penyimpanan Pada Suhu Rendah | -30°C selama 96 jam | |
Operasi suhu tinggi Operasi kelembaban | 60°C, 90%RH selama 72 jam | |
Kejut Termal | -10°C ((30 menit) ~+25°C ((5 menit) ~ +60°C ((30 menit) selama 10 siklus | |
Uji getaran (tidak ada operasi) |
Frekuensi: 10 ~ 55Hz Amplitudo:1.0mm Waktu menyapu: 11 menit Periode pengujian: 6 siklus untuk setiap arah X, Y, Z |
|
Uji listrik statis | Sentuh ±4KV, sentuh udara ±8KV |
