Detail produk:
|
Kata kunci: | Layar LCD TFT LVDS 7 inci | Layar sentuh: | Tanpa |
---|---|---|---|
Resolusi: | 1024*600 | kaca penutup: | ODM |
antarmuka: | LVDS | Luminansi Permukaan: | 1000 cd/m2 |
Seumur Hidup LED: | 40.000 jam | Nomor Pin: | 20 PIN |
Papan kontrol: | Dengan | Melihat arah: | Semua Sudut Pandangan |
Menyoroti: | Modul LCD TFT luar ruangan,1000nits TFT LCD Modul,7 inci TFT LCD Modul |

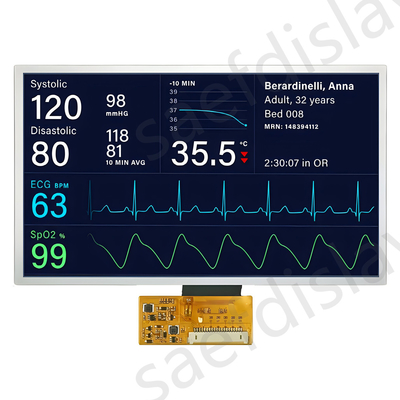

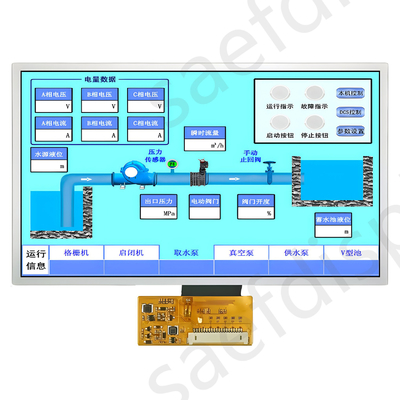

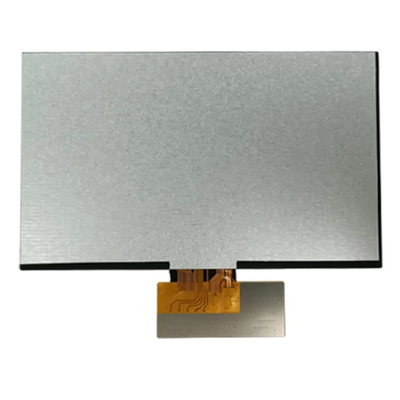

IPS TFT LCD 7" LVDS 1000nits 1024x600dots Pengantar Produk
Nomor model. :SFTO700SH-7168A10-N
LVDS interface mengacu pada Low Voltage Differential Signaling.Teknologi transmisi terutama dikembangkan untuk mengurangi kekurangan konsumsi daya tinggi dan interferensi elektromagnetik EMI yang besar saat mentransmisikan broadband dengan kecepatan bit tinggi, sehingga dapat secara efektif mencapai kebisingan rendah dan konsumsi daya rendah.
Model SFTO700SH-7168A10-N adalah layar LCD TFT matriks aktif transmisi warna IPS 7 inci yang mendukung resolusi 1024x600 titik. Ukuran modul adalah 165 ((H) × 100 ((V) × 5.7 ((D) mm;Area efektif 154.2144 ((H) ×85.92 ((V) mm. Monitor TFT ini mendukung antarmuka LVDS. Dengan bantuan permukaan tampilan anti silau, layar tidak memantulkan cahaya dan mempertahankan kualitas gambar yang lebih baik.
Nilai kecerahan LCD adalah 1000 cd/m2 dan rasio kontrasnya (nilai khas) adalah 500:1. Tegangan daya berkisar dari 3,0V hingga 3,6V; nilai khas adalah 3,3V. Ia bekerja dalam kisaran suhu dari -30 hingga +80 °C, suhu penyimpanan berkisar dari -30 hingga +80 °C.
Fitur
Tidak, tidak. |
Artikel | Spesifikasi | Satuan |
1 | Ukuran panel | 7 | inci |
2 | Jumlah piksel | 1024 × 3 ((RGB) × 600 | piksel |
3 | Daerah Aktif | 154.2144 ((H) ×85.92 ((V) | mm |
4 | Pixel Pitch | 0.1506 ((H) ×0.1432 ((V) | mm |
5 | Dimensi garis besar | 165 ((H) × 100 ((V) × 5,7 ((D) | mm |
6 | Pengaturan piksel | RGB - jalur | - |
7 | Mode Tampilan | IPS dengan Normal Hitam | - |
8 | Arah Melihat | SEMUA Arah Penayangan | - |
9 | Tampilkan Warna | 16.7M | - |
10 | Antarmuka | LVDS | - |
11 | Lampu latar belakang | LED putih | - |
12 | Cahaya | 1000 | cd/m2 |
13 | Drive IC | - | - |
14 | Suhu Operasi | -30 ~ 80 | oC |
15 | Suhu penyimpanan | -30 ~ 85 | oC |
16 | Berat badan | 116 ((Typ.) | g |
IPS TFT LCD 7" LVDS 1000nits 1024x600 titik ProdukMenggambar
Definisi Pin
Pin Tidak, tidak. |
Simbol | I/O | Fungsi |
1 | VDD | P | Pasokan listrik VDDIN=3.3V |
2 | VDD | P | Pasokan listrik VDDIN=3.3V |
3 | LED_EN | Aku | Sumber daya VDDIN ((3.3 ~ 5.0V) |
4 | GND | P | Tanah |
5 | RXIN0N | Aku | Data diferensial 0-LVDS |
6 | RXIN0P | Aku | Data diferensial 0+LVDS |
7 | GND | P | Tanah |
8 | RXIN1N | Aku | Data diferensial 1-LVDS |
9 | RXIN1P | Aku | Data diferensial 1+LVDS |
10 | GND | P | Tanah |
11 | RXIN2N | Aku | Data diferensial 2-LVDS |
12 | RXIN2P | Aku | Data diferensial 2+LVDS |
13 | GND | P | Tanah |
14 | RX_CLKN | Aku | Input jam diferensial LVDS |
15 | RX_CLKP | Aku | +Input jam diferensial LVDS |
16 | GND | P | Tanah |
17 | RXIN3N | Aku | Masukan jam diferensial 3-LVDS |
18 | RXIN3P | Aku | Masukan jam diferensial 3+LVDS |
19 | PWM | Aku | Kecerahan lampu latar:terapkan sinyal tegangan DC 0,7V sampai 1,4V |
20 | VLED | P | Sumber daya listrik VLED = 5 ~ 12V ((Tipe.) |
Kondisi Operasi Biasa
Artikel | Simbol | Nilai-nilai | Satuan | |||
Min. | Seperti itu. | Max. Apa yang terjadi? | ||||
Tegangan Pasokan Digital | VDD | 3 | 3.3 | 3.6 | V | |
Sumber Daya untuk LED | VLED | 4.8 | 5 | 12 | V | |
Power IC menyediakan tegangan | AVEE | - 6 | - 5 | - Empat.5 | V | |
AVDD | 4.5 | 5.5 | 6 | V | ||
Driver IC menyediakan tegangan secara internal | VGH | 9 | - | 20 | V | |
VGL | - 20 | - | -9 | V | ||
Tegangan Sinyal Masuk | Tingkat Rendah | VIL | 0 | - | 0.3*VDD | V |
Tingkat Tinggi | HIV | 0.7*VDD | - | VDD | V |
Spesifikasi optik
Artikel | Simbol | Kondisi | Nilai-nilai | Satuan | |||
Min. | Seperti itu. | Max. Apa yang terjadi? | |||||
ViSudut Ewing | Kau | CR≥10 | - | 85 | - | tingkat | |
ΘD | - | 85 | - | ||||
ThL | - | 85 | - | ||||
ΘR | - | 85 | - | ||||
Waktu tanggap | TON+TOFF | θ=Φ =0 ° | - | 19 | 25 | ms | |
Normal | |||||||
melihat | |||||||
sudut | |||||||
Rasio kontras | CR | 400 | 500 | - | - | ||
Luminance | L | 1000 | - | cd/m2 | |||
Keseragaman luminansi | YU | 70 | 75 | - | % | ||
Kromatitas warna (CIE1931) | Putih | WX | 0.276 | 0.296 | 0.316 | ||
WY | 0.302 | 0.322 | 0.342 | ||||
Merah | RX | - | - | - | |||
RY | - | - | - | ||||
Hijau | GX | - | - | - | |||
GY | - | - | - | ||||
Biru | BX | - | - | - | |||
Oleh | - | - | - |
IPS TFT LCD 7" LVDS 1000nits 1024x600dots Produk Ipenyamun
