| Produk: | 4 inci Serial Port SPI TFT modul | Struktur Modul: | Papan Sirkuit Cetak TFT+RTP+SPI |
|---|---|---|---|
| Resolusi: | 480x320 titik | antarmuka: | 4 Kawat SPI |
| Layar sentuh: | Dengan Layar Sentuh Resistif | IC pengemudi: | ILI9488 |
| Dimensi Garis Besar: | Ukuran 55,04 x 89,3 (mm) | Daerah Aktif: | Ukuran 48,6 x 64,8 (mm) |
| Nomor PIN: | 14 pin | Suhu Operasi: | -20°C~70°C |
| suhu penyimpanan: | -30 ℃ ~ 80 ℃ | Tegangan Kerja: | 3.3V / 5V |
| Konsumsi Daya: | ~90mA | Berat badan: | ~25 gram |
| sertifikat: | ISO9001:2015 / ISO1400:2015 | Kepatuhan: | Mengikuti Rohs & Reach |
| Menyoroti: | SPI TFT LCD Module,480x320 Points TFT LCD Module |
||

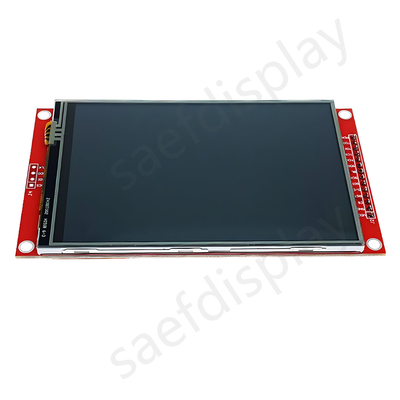

4 inci SPI Serial Interface TFT Module Product Pambuka
Nomor model:SFTM400XM-7173AT
SFTM400XM-7173AT adalah modul LCD 4 inci yang mengadopsi metode komunikasi SPI 4-kawat, dengan driver IC ILI9488, resolusi 480x320, dan fungsi sentuh (opsional).Modul ini termasuk layar LCD, sirkuit kontrol lampu latar, dan sirkuit kontrol layar sentuh.
Fitur
| Produk: | 4 inci SPI Modul |
| Struktur modul: | PCB TFT+RTP+SPI |
| Resolusi: | 480x320 Titik |
| Antarmuka: | 4 SPI kawat |
| Layar sentuh: | Dengan Resistive Touch Screen |
| Pengemudi IC: | ILI9488 |
| Dimensi garis besar: | 610,74 x 108,04 (mm) |
| Area Aktif: | 510,84 x 86,40 (mm) |
| Nomor Pin: | 14 Pin |
| Operasi Temp.: | -20°C~70°C |
| Temp penyimpanan: | -30°C~80°C |
| Tegangan kerja: | 3.3V / 5V |
| Konsumsi daya: | ~ 90mA |
| Berat: | ~ 71g |
Konfigurasi Hardware
Sirkuit perangkat keras dari modul LCD ini terdiri dari tiga bagian utama: sirkuit kontrol layar LCD, sirkuit kontrol layar sentuh, dan sirkuit kontrol lampu latar.
1, Sirkuit kontrol layar LCD digunakan untuk mengontrol pin LCD, termasuk pin kontrol dan pin transmisi data.
2, Sirkuit kontrol layar sentuh dapat mengontrol respon sentuh layar sentuh dan pembacaan koordinat sentuh (sensus layar sentuh opsional).
3, Sirkuit kontrol lampu latar digunakan untuk mengontrol kecerahan lampu latar dan redup.sirkuit ini dapat dihilangkan dan pin kontrol lampu belakang dapat terhubung langsung ke 3.3V catu daya.

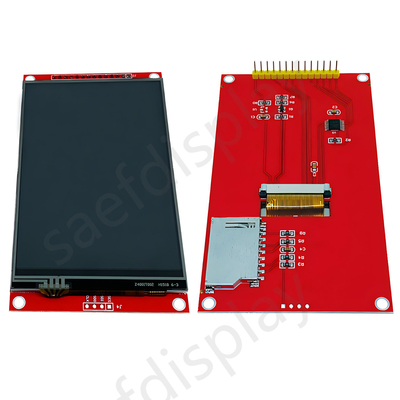

4 inci SPI Serial Interface TFT Module Product Gambar
Definisi Pin
| Tidak. | Pin | Deskripsi |
| 1 | VCC | Listrik LCD positif (3.3V ~ 5V) |
| 2 | GND | LCD Ground |
| 3 | CS | LCD Chip Pilih |
| 4 | Reset | LCD RESET |
| 5 | DC/RS | LCD Register/Sinyal Pemilihan Data |
| 6 | SDI (MOSI) | LCD SPI Bus menulis sinyal data |
| 7 | SCK | Sinyal jam bus SPI LCD |
| 8 | LED |
Sinyal kontrol lampu latar (pencahayaan tingkat tinggi, Jika tidak diperlukan kontrol, silakan sambung ke 3.3V) |
| 9 | SDO ((MISO) | Sinyal data pembacaan bus SPI LCD (jika tidak diperlukan, dapat diputus) |
|
Berikut adalah pin layar sentuh. Jika mereka tidak memiliki sentuhan atau tidak memerlukan fungsi sentuhan, mereka dapat diputus |
||
| 10 | T_CLK | Sinyal jam bus SPI layar sentuh |
| 11 | T_CS | Sinyal pemilihan chip layar sentuh |
| 12 | T_DIN | Sinyal input bus SPI layar sentuh |
| 13 | T_DO | Sinyal output bus SPI layar sentuh |
| 14 | T_IRQ | Sinyal gangguan layar sentuh |

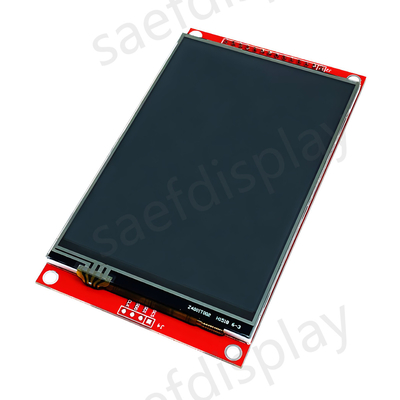

4 inci SPI Serial Interface TFT Module Product Gambar
