7 inci TFT LCD Display Innolux AT070TN83 800x480 Titik 40 Pin RGB Antarmuka Dengan RTP

Gambar besar : 7 inci TFT LCD Display Innolux AT070TN83 800x480 Titik 40 Pin RGB Antarmuka Dengan RTP

Detail produk:

Tempat asal:	ShenZhen / Tiongkok
Nama merek:	SAEF
Sertifikasi:	ISO9001 / ISO14000
Nomor model:	SF-TC700I-9239D-T

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	3 buah
Harga:	Negotiable based on order lot quantity
Kemasan rincian:	Paket Ekspor Standar
Waktu pengiriman:	1-5 minggu
Syarat-syarat pembayaran:	L/C, T/T, Western Union, PayPal
Menyediakan kemampuan:	3000K pcs per bulan

Kontak

7 inci TFT LCD Display Innolux AT070TN83 800x480 Titik 40 Pin RGB Antarmuka Dengan RTP

Deskripsi

Kata kunci:	7 inci TFT Touch Display Module	Layar sentuh:	Panel sentuh resistif
Resolusi:	800*480	kaca penutup:	ODM
antarmuka:	RGB	Luminansi Permukaan:	300 cd/m2
Seumur Hidup LED:	40.000 jam	Nomor Pin:	40
Papan kontrol:	Dengan	Melihat arah:	jam 6
Menyoroti:	Layar LCD TFT 7 inci , Innolux AT070TN83 , 800x480 Titik TFT LCD Tampilan

7" TFT 800x480 titik dengan pengenalan produk RTP

Nomor model.:SF-TC700I-9239D-T (Sempurna kompatibel dengan Innolux AT070TN83)

SF-TC700I-9239D-T adalah layar LCD TFT matriks aktif berwarna transmisi TN 7 inci yang dilengkapi dengan panel sentuh resistif dan resolusi 800x480 titik.Ukuran modul adalah 165 (lebar) X104 (tinggi) X6.5 ( kedalaman) mm; area efektif 152.4 (W) X91.44 (H) mm. Monitor TFT ini mendukung antarmuka RGB 24 bit. Dengan bantuan permukaan tampilan anti silau,layar tidak memantulkan cahaya dan mempertahankan kualitas gambar yang lebih baik.

Rasio kontras dari modul ini adalah 500: 1 (nilai khas), dan kecerahan adalah 300 nits (nilai khas). rentang tegangan catu daya LCM adalah 3.0 ~ 3,6V, dengan nilai khas 3,3V.Modul ini beroperasi dalam kisaran suhu -20 sampai +70 °C, dengan suhu penyimpanan berkisar dari -30 sampai +80 °C.

Fitur

Artikel	Spesifikasi
Ukuran LCD	7.0 inci ((Diagonal)
Elemen driver	a-Si TFT matriks aktif
Resolusi	800X3 ((RGB) X480
Mode Tampilan	Biasanya putih, Transmissive
Pitch titik	0.0635 ((W) X0.1905 ((H) mm
Area aktif	152.4 (W) X91.44 (H) mm
Ukuran modul	165 ((W) X104 ((H) X6.5 ((D) mm
Pengolahan permukaan	Anti-silau
Penyusunan warna	Garis RGB
Antarmuka	Digital (TTL)
Konsumsi daya lampu latar	2.500W (Typ.)
Konsumsi daya panel	0.825W (Typ.)

7" TFT 800x480 titik dengan RTP Product Drawing

7 inci TFT LCD Display Innolux AT070TN83 800x480 Titik 40 Pin RGB Antarmuka Dengan RTP 0

7 inci TFT LCD Display Innolux AT070TN83 800x480 Titik 40 Pin RGB Antarmuka Dengan RTP 1

Definisi Pin

Pin No.	Simbol	I/O	Fungsi
1	VLED	P	Sumber daya untuk LED Driver
2	VLED	P	Sumber daya untuk LED Driver
3	ADJ	Aku	Sesuaikan kecerahan led dengan PWM Pulse
4	GLED	P	Tanah untuk sirkuit LED
5	GLED	P	Tanah untuk sirkuit LED
6	VCC	P	Sumber daya listrik untuk sirkuit digital
7	VCC	P	Sumber daya listrik untuk sirkuit digital
8	MODE	Aku	Kontrol mode DE atau HV
9	DE	Aku	Aktifkan data
10	VS	Aku	Masukan sinyal Vsync
11	HS	Aku	Masukan sinyal Hsync
12	GND	P	Power ground
13	B5	Aku	Masukan data biru (MSB)
14	B4	Aku	Masukan data biru
15	B3	Aku	Masukan data biru
16	GND	P	Power ground
17	B2	Aku	Masukan data biru
18	B1	Aku	Masukan data biru
19	B0	Aku	Masukan data biru (LSB)
20	GND	P	Power ground
21	G5	Aku	Masukan data hijau (MSB)
22	G4	Aku	Masukan data hijau
23	G3	Aku	Masukan data hijau
24	GND	P	Power ground
25	G2	Aku	Masukan data hijau
26	G1	Aku	Masukan data hijau
27	G0	Aku	Masukan data hijau (LSB)
28	GND	P	Power ground
29	R5	Aku	Masukan data merah (MSB)
30	R4	Aku	Masukan data merah
31	R3	Aku	Masukan data merah
32	GND	P	Power ground
33	R2	Aku	Masukan data merah
34	R1	Aku	Masukan data merah
35	R0	Aku	Masukan data merah (LSB)
36	GND	P	Power ground
37	DCLK	Aku	Jam sampel
38	GND	P	Power ground
39	L/R	Aku	Pilih arah pemindaian kiri atau kanan
40	U/D	Aku	Pilih arah pemindaian ke atas atau ke bawah

Kondisi Operasi Biasa

Artikel	Simbol	Nilai-nilai			Satuan
Artikel	Simbol	Min.	Seperti itu.	Max. Apa yang terjadi?	Satuan
Tegangan daya	VCC	3.1	3.3	3.5	V
	VLED	4.8	5	5.2	V
	Icc	-	250	300	mA
Konsumsi saat ini	ILED	-	500	550	mA
Logika input tegangan tinggi	HIV	0.7VCC	-	VCC	V
Logika input tegangan rendah	VIL	0	-	0.3VCC	V
Waktu hidup LED	-	40,000	-	-	Waktu

Spesifikasi optik

Artikel	Simbol	Kondisi	Nilai-nilai			Satuan
Artikel	Simbol	Kondisi	Min.	Seperti itu.	Max. Apa yang terjadi?	Satuan
Sudut pandang (CR ≥ 10)	θL	Φ=180° ((9 jam)	60	70	-	tingkat
	θR	Φ=0°(3 jam)	60	70	-
	θT	Φ=90° ((12 jam)	40	50	-
	θB	Φ=270° ((6 jam)	60	70	-
Waktu tanggap	TON	Normal θ=Φ=0°	-	10	20	msec
Waktu tanggap	TOFF		-	15	30	msec
Rasio kontras	CR		400	500	-	-
Kromatisitas warna	WX		0.26	0.31	0.36	-
Kromatisitas warna	WY		0.28	0.33	0.38
Luminance	L		250	300	-	cd/m2
Keseragaman luminansi	YU		70	75	-	%

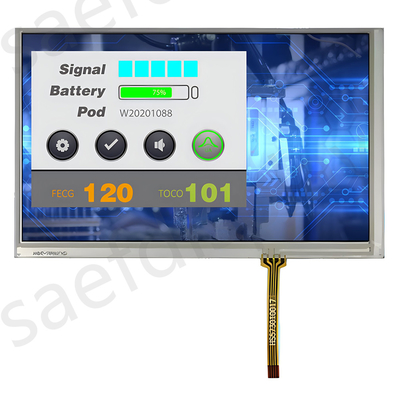

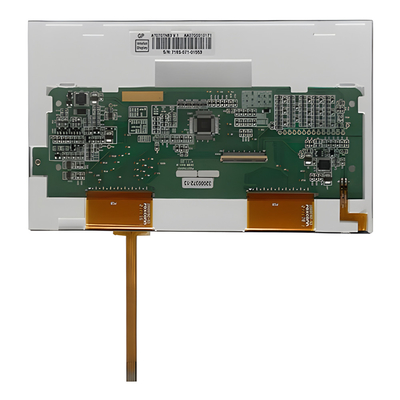

7" TFT 800x480 titik dengan RTP Product Image

7 inci TFT LCD Display Innolux AT070TN83 800x480 Titik 40 Pin RGB Antarmuka Dengan RTP 3

Fasilitas Pabrik dan Sertifikasi

7 inci TFT LCD Display Innolux AT070TN83 800x480 Titik 40 Pin RGB Antarmuka Dengan RTP 4

Hubungi Kami

Kami senang mendengar tentang proyek Anda, Jika Anda memiliki pertanyaan, Anda dapat menghubungi kami di sales2@saef.com.cn
